Compass Exo 500 - Description Qty. Part Number; Tail Rotor

15
10 20 30 40 50
Page 15
TAIL ROTOR 6
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.

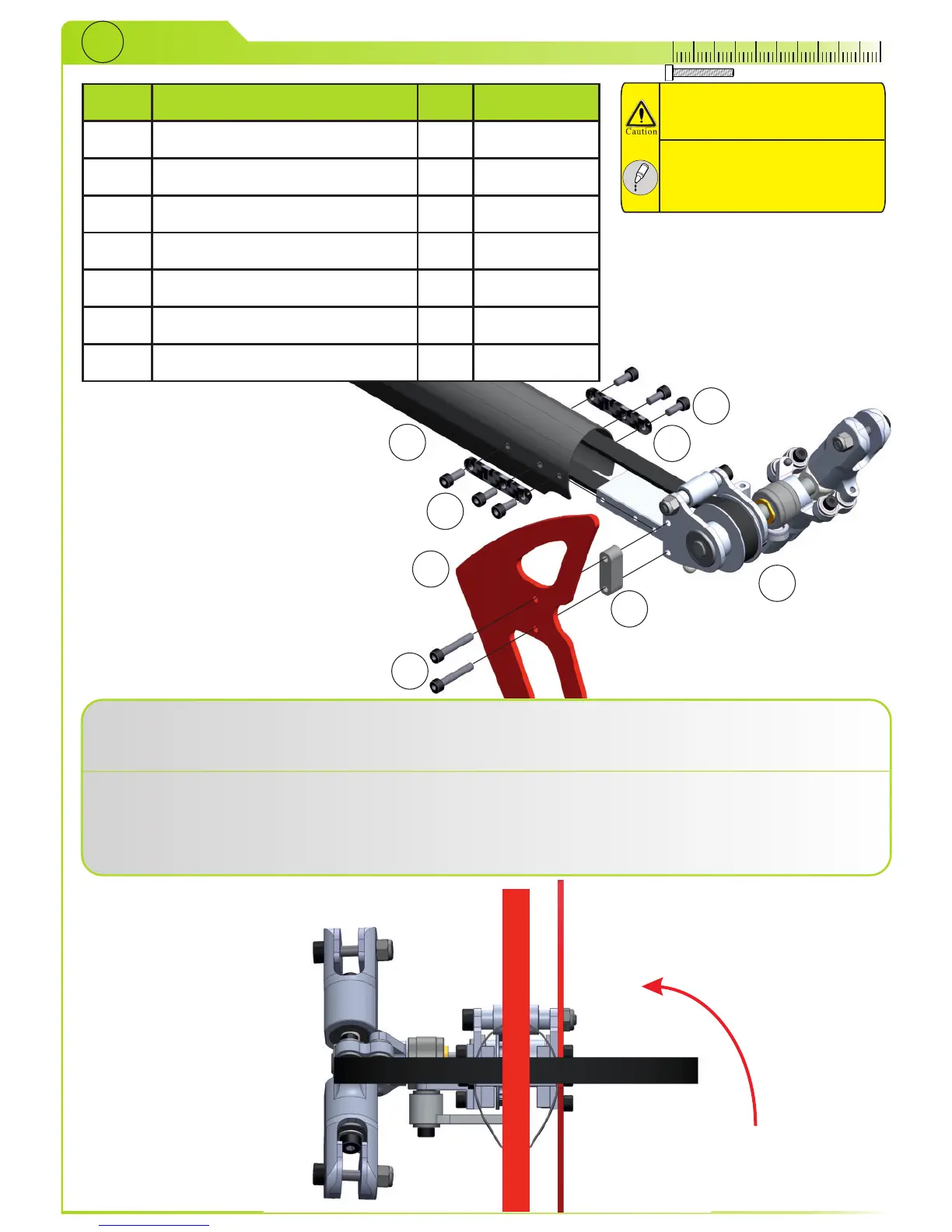

Slide tail belt through tail boom (2) and tail case, parts from STEP16 (1) into tail boom. Put bolts
(5/6) through tail fin (3) and CF spacer (4) and mount them onto tail case and boom as shown.
Be sure to rotate tail belt 90 degrees the right direction!
Führen Sie den Heckriemen durch das Heckrohr (2) und das Heckzentralstück, STEP16 (1) in das
Heckrohr. Stecken Sie die Schrauben (5/6) durch die Heckfinne (3) und den Abstandshalter (4) und
montieren Sie sie an Heckgehäuse und Heckrohr wie ersichtlich.
Stellen Sie sicher, dass Sie den Heckriemen 90 Grad in die richtige Richtung verdrehen!
1
2
3
4
6
5
Pos.
Description
Qty.
Part number
1
Parts from STEP 16
1
2
Tail boom
1
03-0001
3
Tail fin
1
03-1001R/G
4
CF spacer
1
03-1002
5
Cap socket head bolt M2.5x6
6
80-2506SS
6
Cap socket head bolt M2.5x14
2
80-2514SS
7
Tail fin spacer
1
03-2008
5
7
