Compass Exo 500 - Step39: Main Shaft; Cap Socket Head Bolt M3 X10 80-0310 SS; Description Qty. Part Number; Parts from STEP34

39
10 20 30 40 50
MAIN SHAFT
Pos.
Description
Qty.
Part number
1
Parts from STEP38
1
2
Main shaft
1
03-4002
3
Mast lock collar
1
03-0020
4
Cap socket head bolt M3x10
1
80-0310SS
5
Cap socket head bolt M3x22
1
80-0322S
6
Nylon lock nut M3
1
91-0003
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.

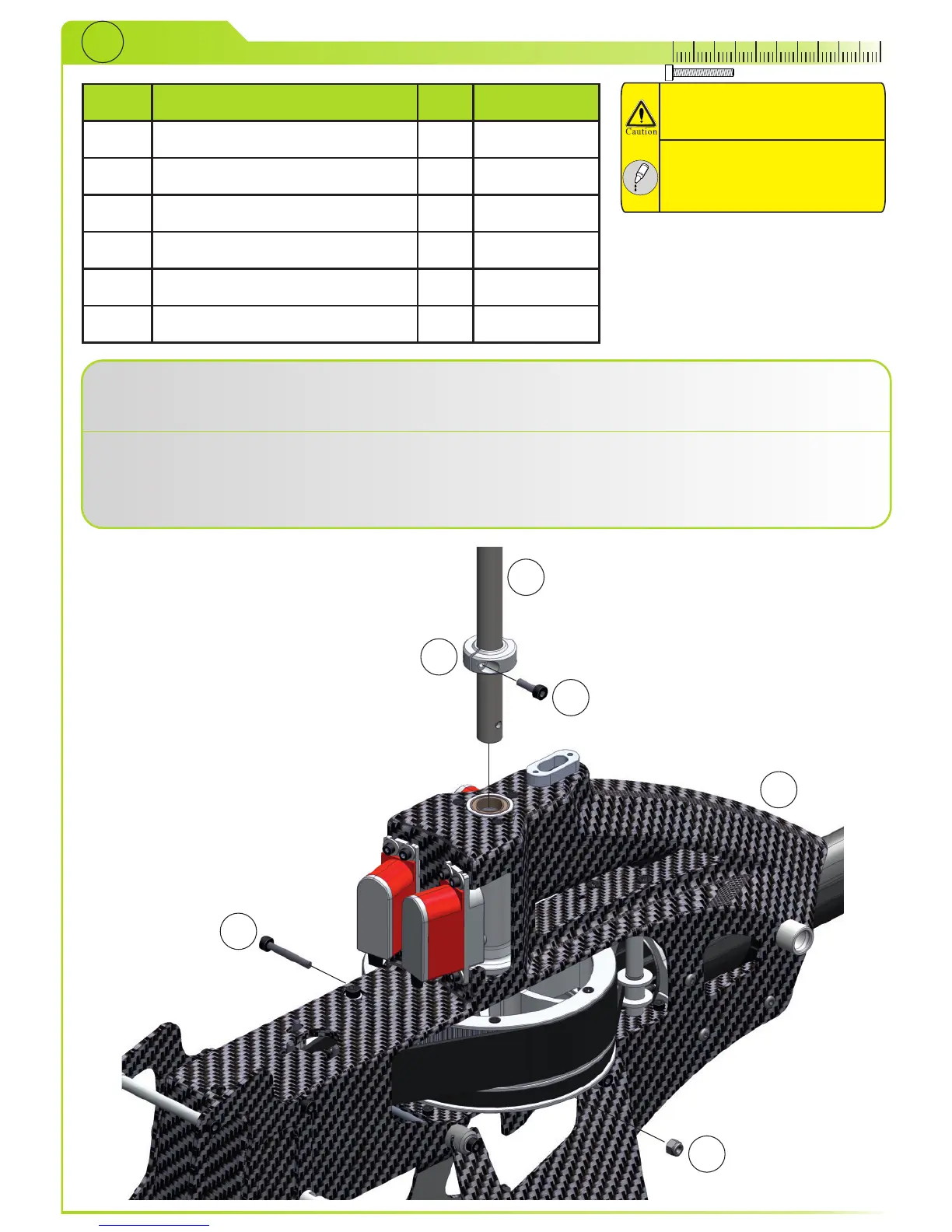

Slide main shaft (2) through bearing blocks of frame (1) and tighten bolt (5) with nylon lock nut (6)
to main pulley and main shaft. Slide mast lock collar (3) onto main shaft, pull main shaft up and
tighten bolt (4).
Schieben Sie die Hauptrotorwelle (2) durch die Lagerböcke im Frame (1) und ziehen Sie die
Schraube (5) mit der Mutter (6) zwischen Riemenrad und Hauptrotorwelle fest. Schieben Sie den
Klemmring (3) auf die Hauptrotorwelle, ziehen Sie die Hauptrotorwelle nach oben und ziehen Sie die
Schraube (4) fest.
1
2
3
4
5
6
Page 39
