Compass Exo 500 - Step40: Main Rotor Head; Parts from STEP30

40
10 20 30 40 50
Page 40
MAIN ROTOR HEAD 3
Pos.
Description
Qty.
Part number
1
Parts from STEP39
1
2
Parts from STEP4
1
3
Cap socket head bolt M4x16
1
80-0416S
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.

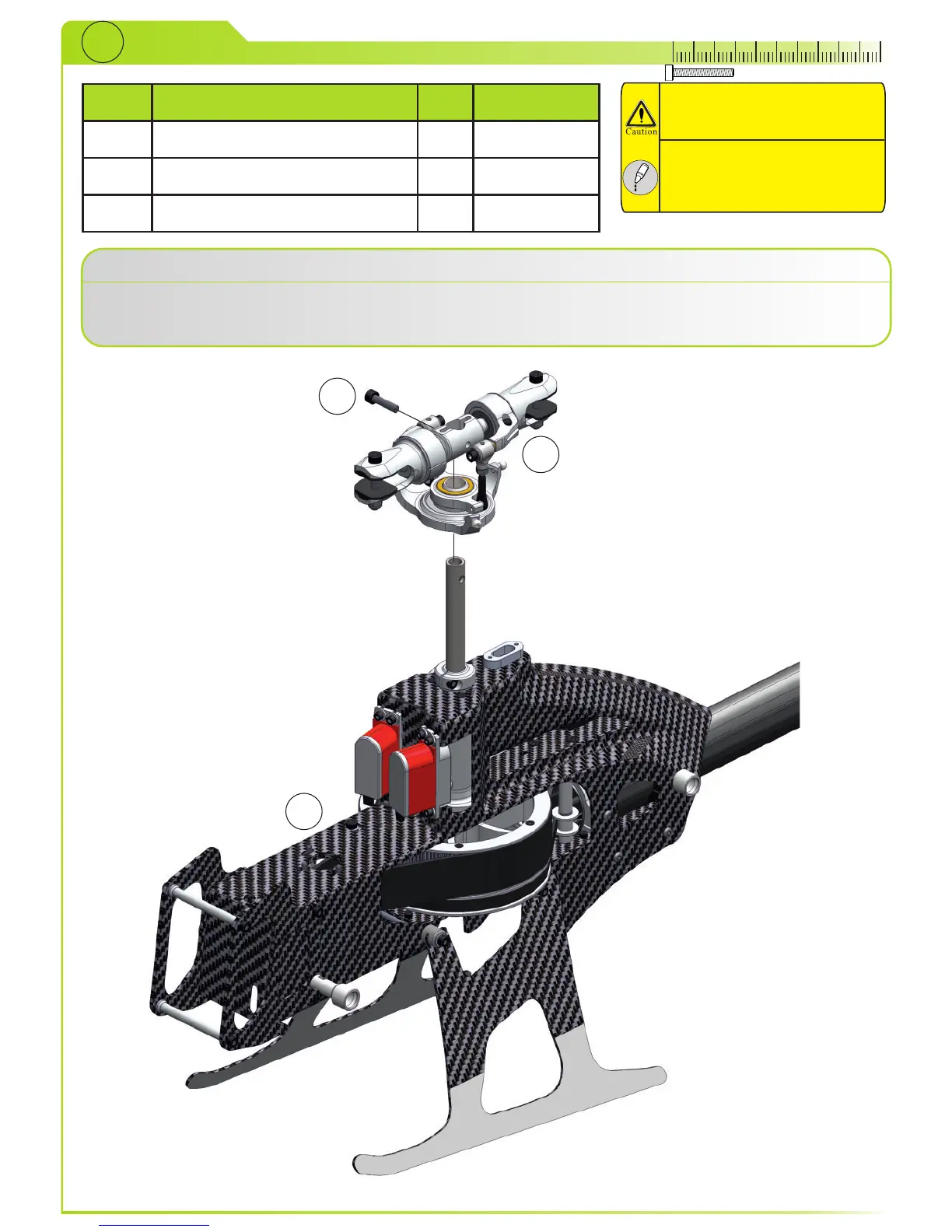

Slide rotor head (2) onto main shaft, parts from STEP8 (1) and tighten bolt (3).
Schieben Sie den Rotorkopf (2) auf die Hauptrotorwelle, Teile aus STEP8 (1) und
ziehen Sie die Schraube (3) fest.
1
2
3
