Compass Exo 500 - Step19: Counter Bearing Block

19
10 20 30 40 50
Page 19
COUNTER BEARING BLOCK
Pos.
Description
Qty.
Part number
1
Counter bearing block
1
03-0030
2
Radial bearing 8x16x5
1
60-8165
3
Button head bolt M2.5x5
3
79-2505SS
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.

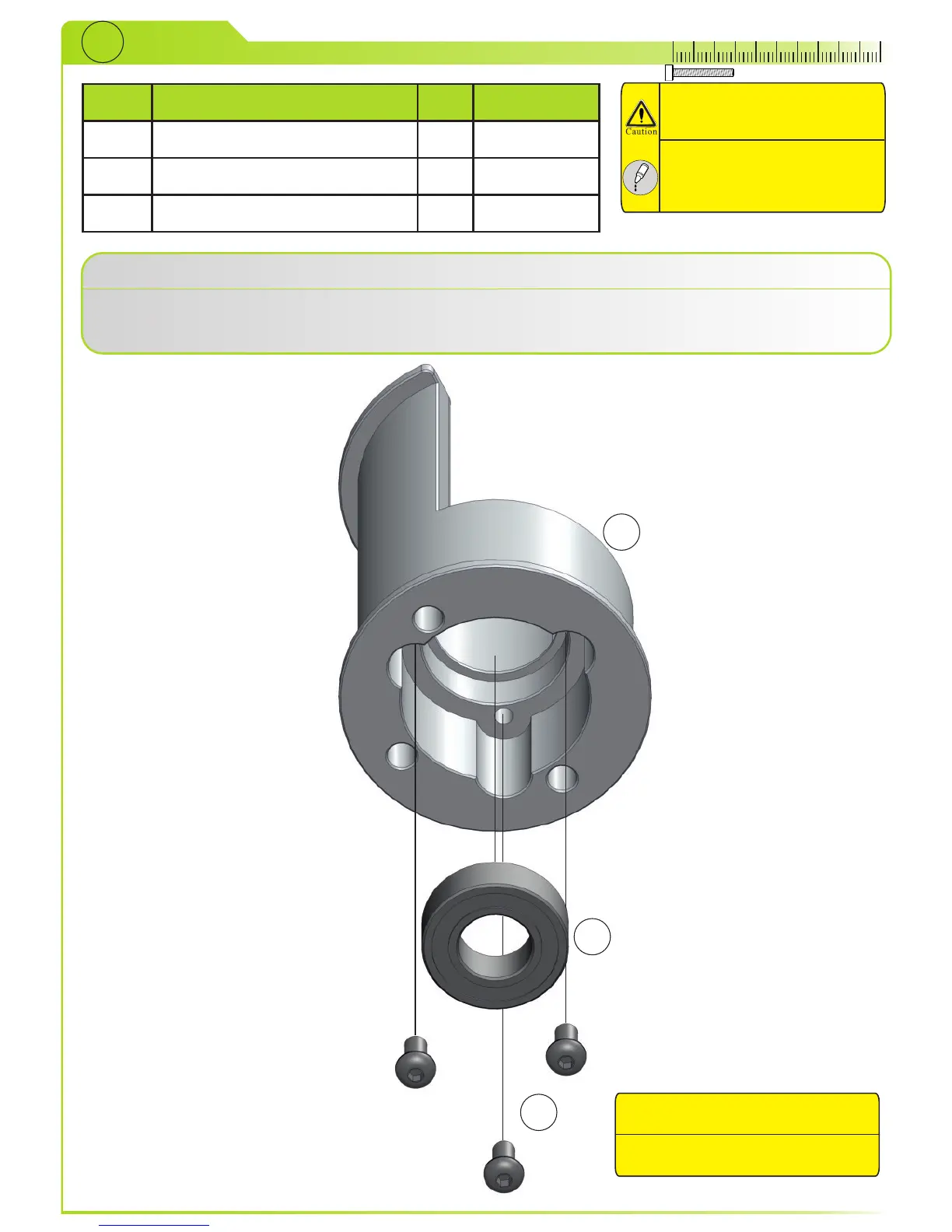

Press bearing (2) into bearing block (1) and secure it with bolts (3).
Pressen Sie das Radiallager (2) in das Gehäuse (1) und sichern Sie es mit den
Schrauben (3).
1
2
3
Preassembled at factory.
Bereits vormontiert.
