Hadron/ Hadron DM Carrier
Users Guide
www.connecttech.com
Document: CTIM-00088
Revision: 0.08
Page 19 of 41
Date: 2024-05-15
Pin 10
GND
Pin 11
CSI1_D0_P
Pin 12
CSI1_D0_N
Pin 13
GND
Pin 14
CSI0_CLK_P
Pin 15
CSI0_CLK_N
Pin 16
GND
Pin 17
CSI0_D1_P
Pin 18
CSI0_D1_N
Pin 19
GND
Pin 20
CSI0_D0_P
Pin 21
CSI0_D0_N
Pin 22
GND

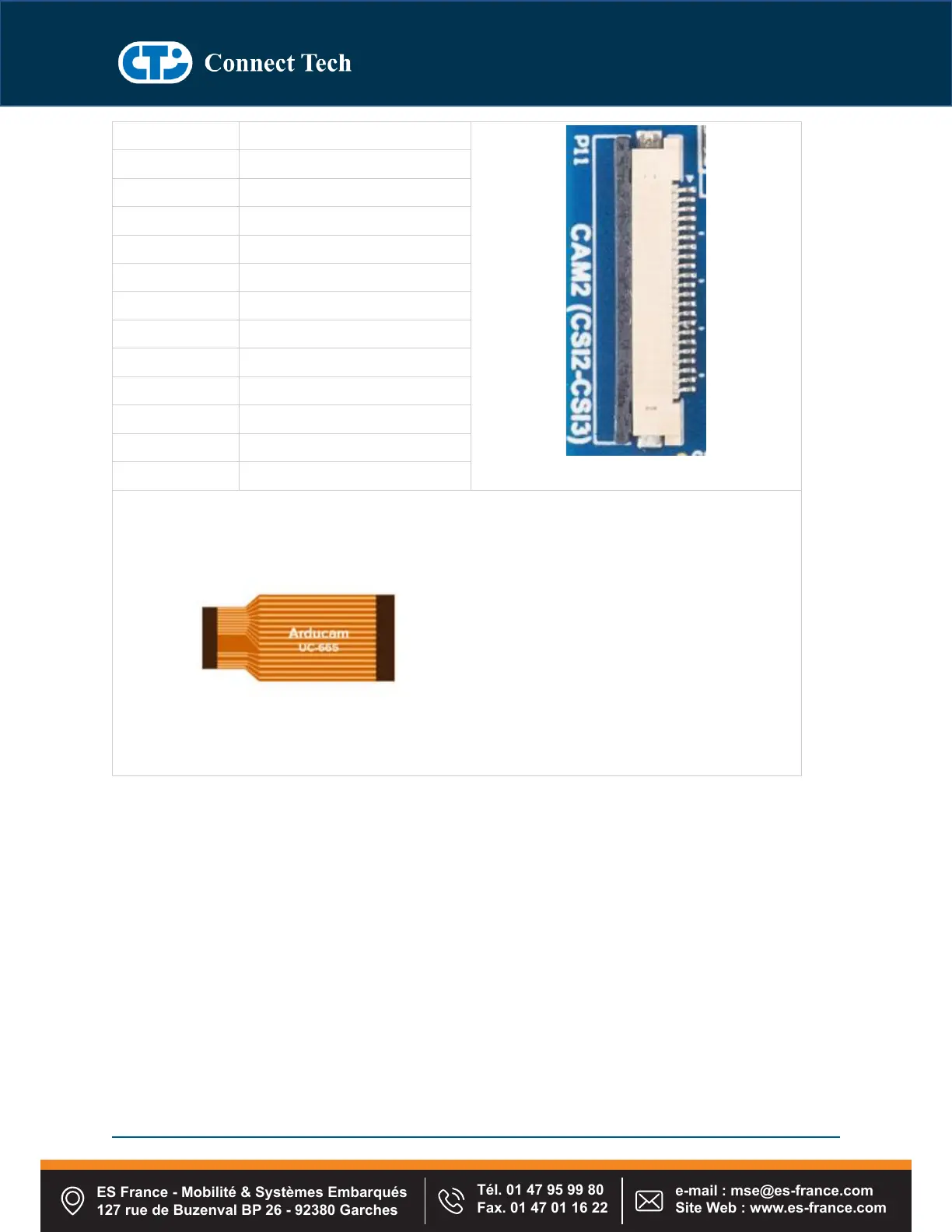

22-to-15 pin cable image reference
