138 ProLine 60 - Manual del Operador

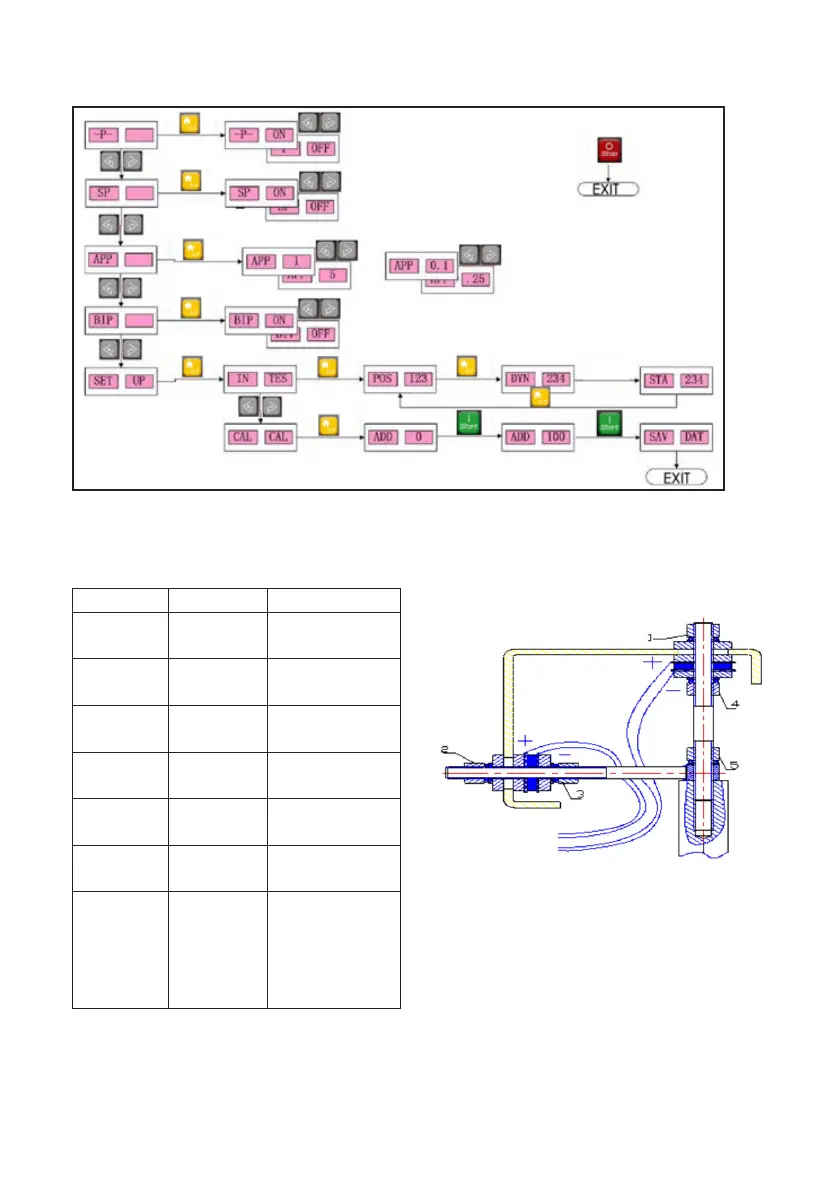

El diagrama vectorial de pasos de operaciones anterior es el siguiente:
Si no puede solucionarlo por el método mencionado anteriormente, por favor póngase en contacto
con profesionales.
7.2 SEÑALIZACIÓN DE ERRORES
PANTALLA
CAUSA SOLUCIÓN
ERR (ERROR)
OPN (ABIERTO)
La cubierta de pro-
tección no se ha
bajado.
Baje la cubierta de pro-
tección.
ERR (ERROR)
SP (DE ROTA-
CIÓN)
La velocidad de
rotación no es su-
ficiente.
Verifique el motor y la
correa.
El acoplador de la
fotocélula no pue-
de captar la señal.
Baje la cubierta de pro-
tección.
ERR (ERROR)
OFF (DE APA-
GADO)
Error de parada. Pulse el botón de inicio
o levante la cubierta de
protección.
ERR (ERROR)
FAC (CONFIG.
DE FÁBRICA)
Fallo de la configu-
ración de fábrica.
Corrija la configuración
de fábrica.
ERR (ERROR)
USR (CONFIG.
DEL CLIENTE)
Fallo de la configu-
ración del cliente.
Realice la configuración
del cliente.
ERR (ERROR)
REU (ROTACIÓN
INVERSA)
La rotación inversa
no es correcta.
Ejecute el diagnóstico y la
resolución de problemas
de la placa de alimentación.
Verifique que la conexión
del cable de alimentación
sea correcta; la secuencia
de cables del motor trifásico
debe ser correcta.
En caso de que no se pueda encontrar una so-
lución según los métodos anteriores, por favor,
póngase en contacto con profesionales.
7.3 INSTALACIÓN Y CABLEADO
DEL SENSOR DE PRESIÓN
A veces, el problema de la inexactitud del equi-
librado y de la posición se debe a los daños en
el sensor de presión. El método para cambiar
el sensor de presión se muestra a continuación:
- Desmonte la cubierta superior y el panel lateral
derecho de la equilibradora de ruedas.
- Retire la tuerca 1 y 2, la arandela elástica, la
arandela de lijado y la arandela plana.
- Afloje la tuerca 3, 4 y 5 para desmontar cada
pieza.
- Cambie el sensor por el nuevo y monte el tornillo
de doble cabeza y apriete la tuerca 5.
- Utilice una llave para apretar ligeramente la
