Installazione
Montaggio
IT
Corpo del bruciatore
L’installazione si effettua con la voluta
verso il basso o verso l’alto (vedi
ingombro).
Le altre posizioni non sono
autorizzate.
Voluta verso il basso:
·
Togliere dal corpo, i due dadi
inferiori e allentare al massimo i due
dadi superiori.
·
Inclinare il corpo in avanti, introdurre
i perni superiori negli intagli del
distanziale.
·
Lasciar poggiare il corpo sul
distanziale e stringere i quattro dadi.
Voluta verso l’alto: procedere nel modo
inverso.
·
Invertire la targhetta frontale del
coperchio.
·
Introdurre gli organi di combustione
nella testa.
·
Raccordare i flessibili:
–
tra la pompa e l’impianto
rispettando il senso di scarico,
aspirazione o alimentazione e
ritorno.

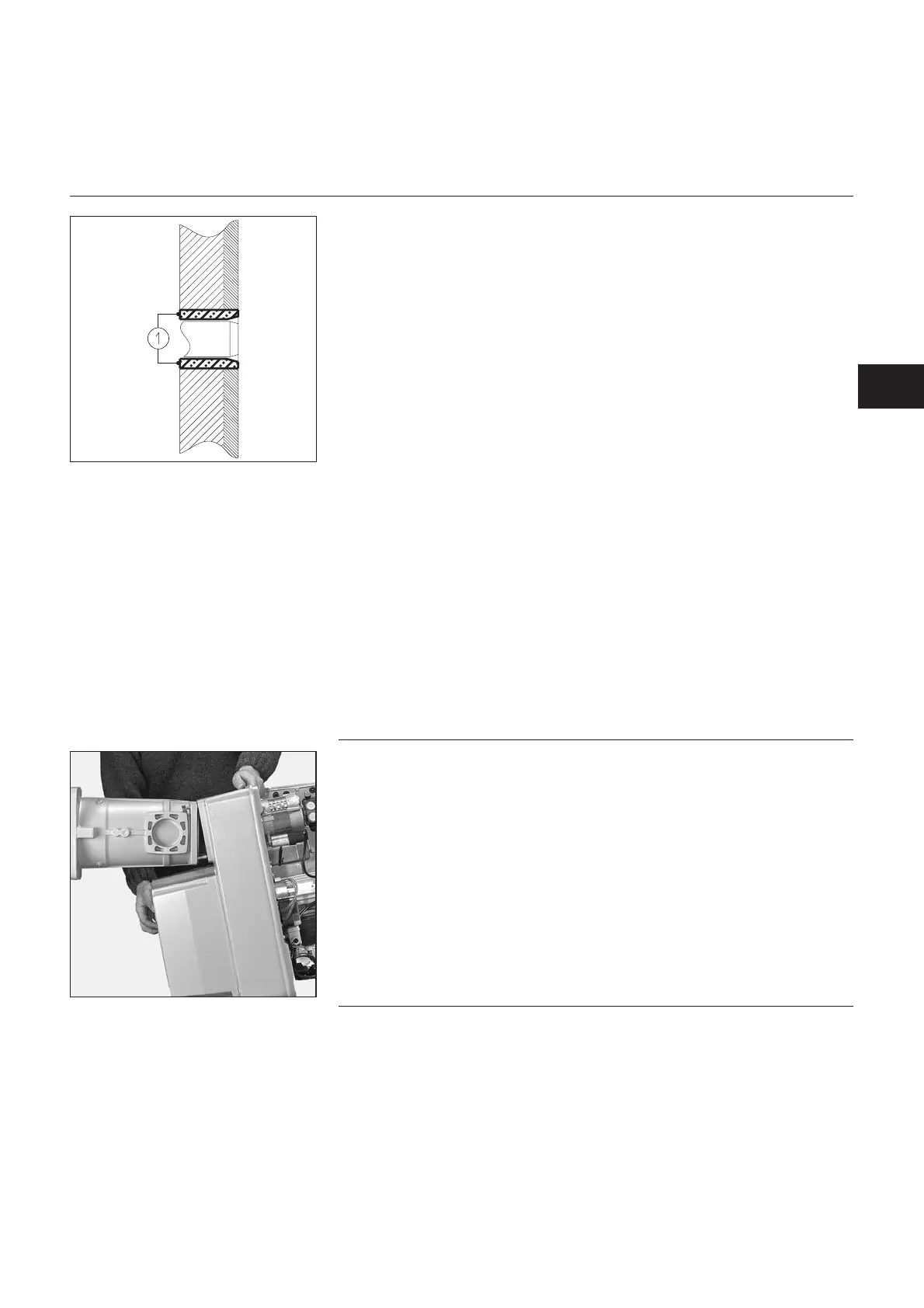

Facciata caldaia
·
Preparare la facciata secondo il
piano d’ingombro accluso.Installare
se necessario una contropiastra di
facciata (opzione).
·
Riempire lo spazio 1 con un
materiale refrattario consigliato o
fornito dal costruttore della caldaia
·
Controllare ancora una volta la
tenuta.
Testa di combustione
·
Estrarre gli organi di combustione.
·
Posizionare la testa di combustione
con gli intagli verticali.
·
Montare e fissare la testa di
combustione con la sua guarnizione
all’attacco caldaia.
