Instalación
Montaje
Cuerpo del quemador
El cuerpo del quemador se coloca con
la voluta hacia abajo o hacia arriba (ver
dimensión).
No están permitidas las demás
posiciones.
Con la voluta hacia abajo:
·
Retirar en el cuerpo las dos tuercas
inferiores y desatornillar al máximo
las dos tuercas superiores.
·
Inclinar el cuerpo hacia adelante,
colocar los pasadores superiores en
las muescas del separador.
·
Dejar descansar el cuerpo sobre el
separador y apretar las cuatro
tuercas.
Con la voluta hacia arriba: realizar las
mismas operaciones en orden inverso.
·
Invertir la chapa frontal de la tapa.
·
Introducir los órganos de
combustión en la cabeza.
·
Conectar las mangueras:
–
entre la bomba y la instalación,
respetando el sentido de salida
aspiración o cebado y retorno.
Frontal caldera
·
Preparar el frontal según el plano de
dimensiones incluido.
·
Colocar, si es necesario, una contra
placa frontal (opcional).
·

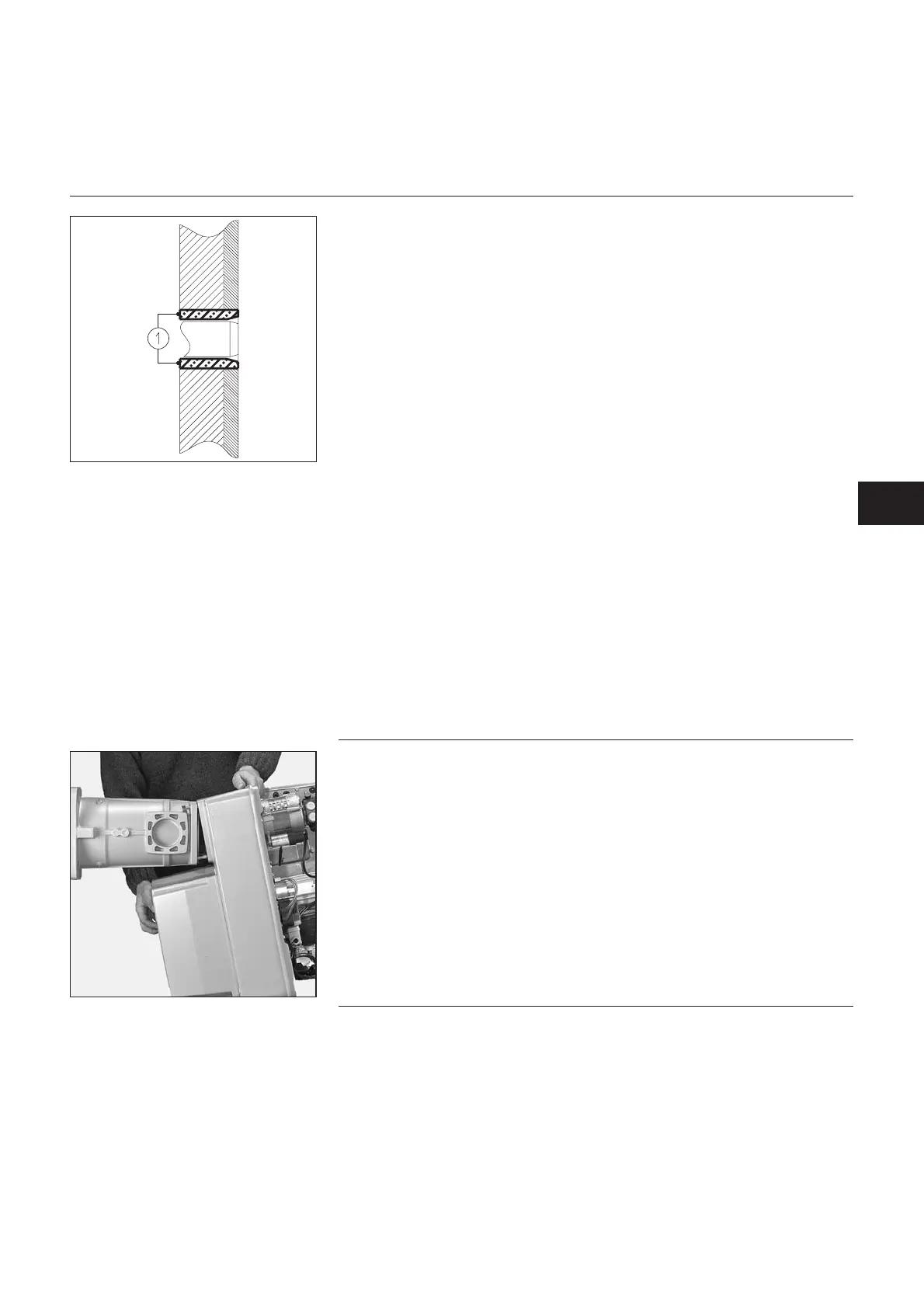

Rellenar el hueco 1 con un material
refractario aconsejado o suministrado
por el constructor de la caldera.
·
Controlar ulteriormente la estanqueidad.
Cabeza de combustión
·
Sacar los órganos de combustión.
·
Colocar la cabeza de combustión
con las muescas verticales.
·
Montar y fijar la cabeza de
combustión con su junta sobre la
parte frontal de la caldera.
