Informations générales
Description du brûleur
Colisage
Description du brûleur
Les brûleurs monoblocs fuel C 75,
C 100 sont des appareils à air soufflé.
Ils utilisent du fuel d’une viscosité
comprise entre 1,6 et 6mm
2
/s à
20°C (cSt) avec un pouvoir calorifique
Hi = 11,86 kWh/kg.
Ils fonctionnent à deux allures
progressives par paliers.
Ils s’adaptent sur des générateurs
conformes à la norme EN 303.1.
lIs sont disponibles en trois longueurs
fixes de tête de combustion (T1-T2-T3).
Le coffret de commande et de sécurité
SH 213 est prévu pour un service
intermittent (limité à vingt-quatre heures en
régime continu).
Colisage
Le brûleur est livré sur une palette en deux
colis d’un poids variable de 68 à
73kg suivant le modèle:
Le corps du brûleur avec:
–
la platine électrique intégrée,
–
la pochette de documentation
comprenant:
–
la notice d’emploi,
–
les schémas électrique et
hydraulique,
–
la plaque chaufferie,
–
le certificat de garantie,
–
liaison hydraulique:
–
deux flexibles L 1,50m avec
raccords montés,
–
deux tubes de liaison pompe,
ligne de gicleur.
La tête de combustion avec:
–
le joint de façade chaudière, un
sachet de boulonnerie.

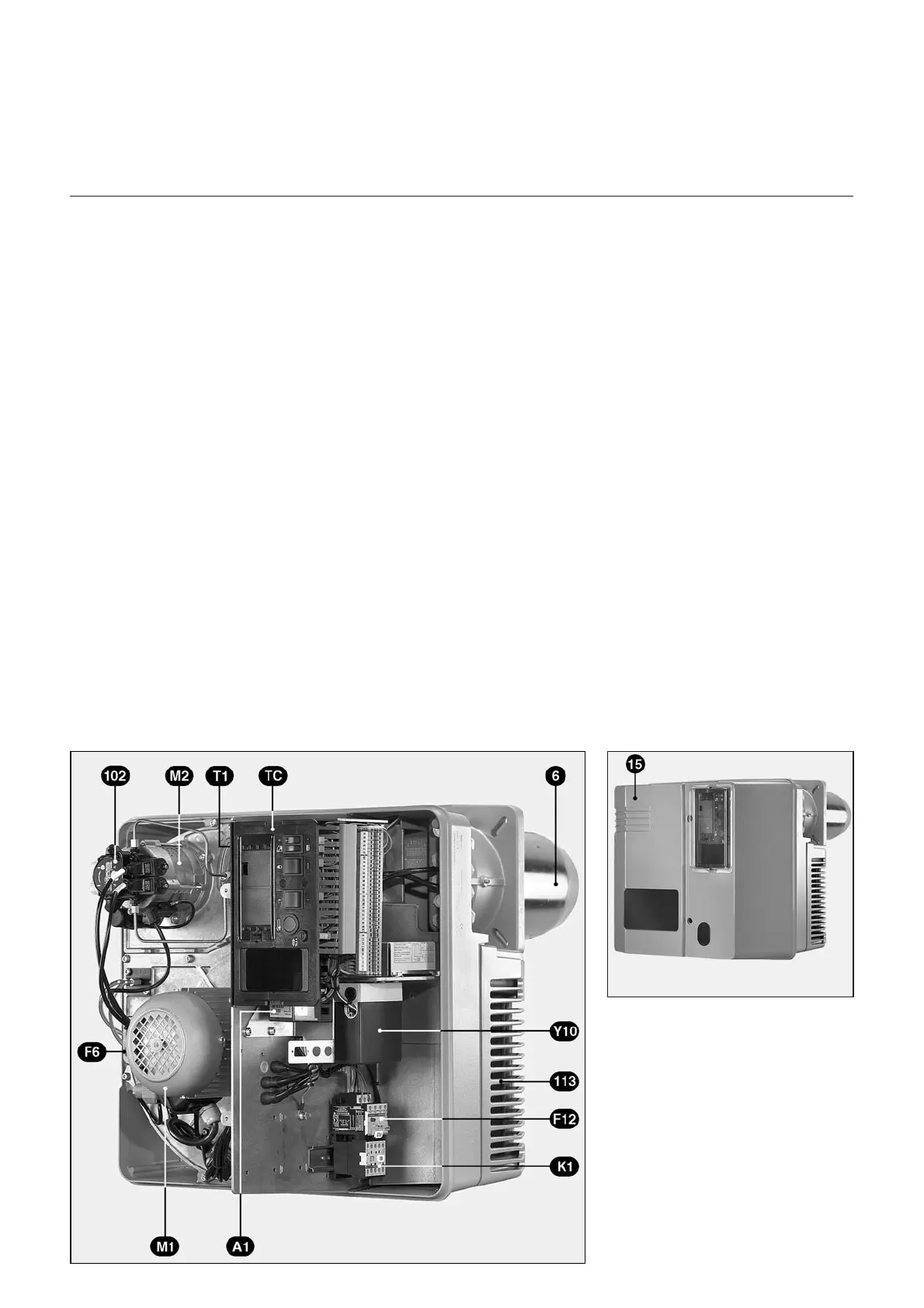

A1 Coffret de commande et de
sécurité
F6 Pressostat d’air
F12 Relais thermique du contacteur
K1 Contacteur moteur de ventilation
M1 Moteur de ventilation
M2 Moteur de pompe fuel
TC Tableau de Commande
T1 Transformateur d’allumage (caché)
Y10 Servomoteur
6 Embout
15 Capot
102 Pompe fuel
113 Boîte à air
