Messa in funzione
Descrizione e regolazioni
Aria comburente
IT

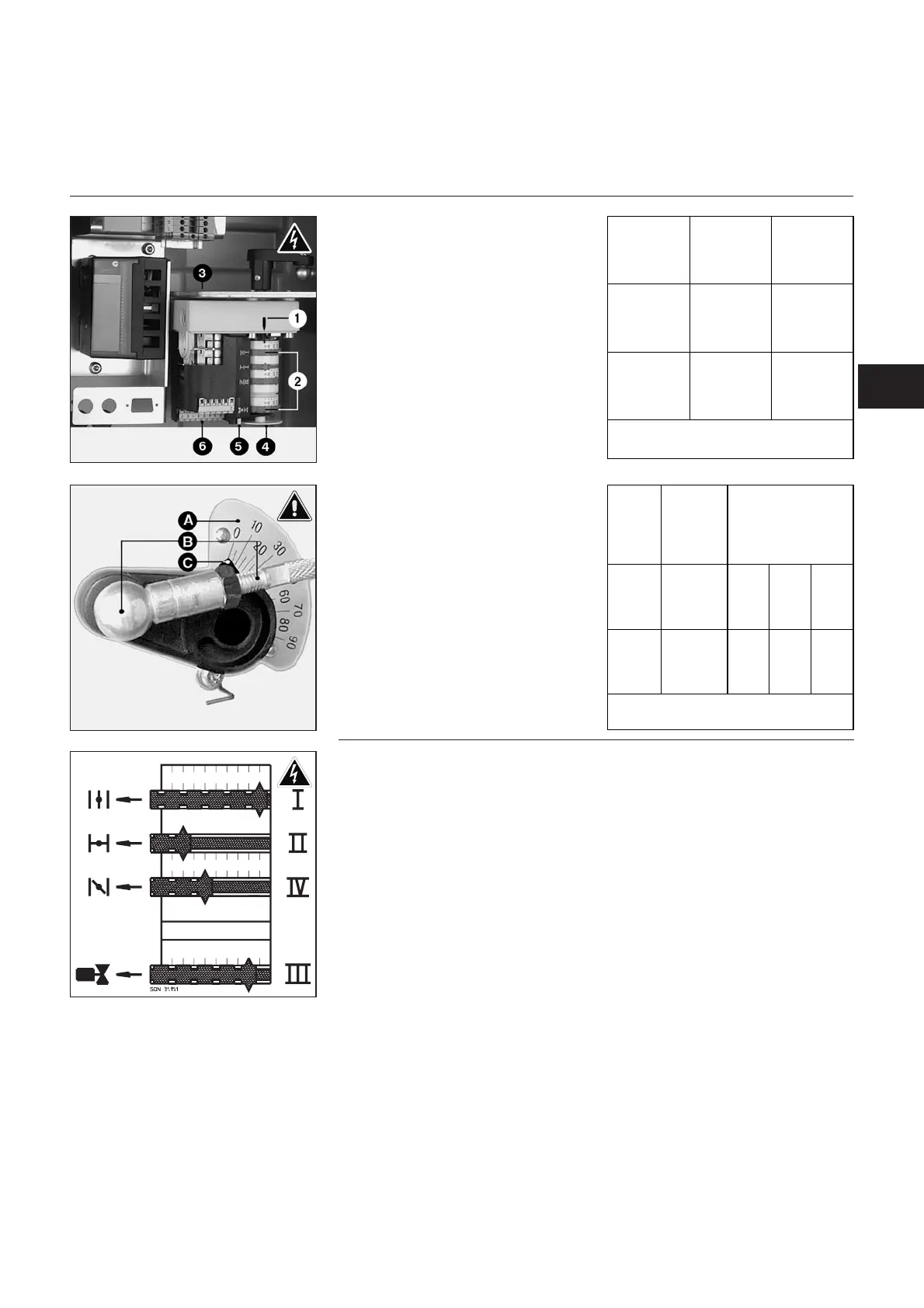

SQN31 151
Servomotore Y10
1 Indice di azzeramento delle
camme
2 Quattro camme dentellate e
regolabili
3 Chiave di regolazione delle
camme
4 Disco graduato regolabile per
la posizione del servomotore
5 Pulsante di disinnesto del motore
6 Morsettiera di collegamento
A Settore graduato da 0 a 90°
Indica l’apertura della
serranda aria.
B Collegamento tra la serranda aria
ed il servomotore.
C Indice di posizione della
serranda aria.
Funzione delle camme
Camma Funzione
I Portata dell’aria nominale
II Chiusura all’arresto 0°
III Alimentazione della valvola
combustibile 2°stadio
·
Regolare tra le valore della
camma IV e le valore della
camma I. In maggior parte dei
casi, un regolo giuste al mezzo
conviene.
IV Portata dell’aria d’accensione
Regolazione
·
Controllare l’azzeramento del
tamburo delle camme.
·
Preregolare le camme secondo la
potenza della caldaia ed i valori
indicati nella tabella qui a fianco.
m
Per far questo:
·
Agire sulle camme manualmente
o mediante l’apposita chiave. La
posizione angolare si rileva dalle
cifre rosse rispetto all’ indice situato
su ciascuna camma.
Tipo
Camme
in°
2 allures
Potenzia
kW
Regolazione delle
Accensione nominal
1° stadio 2° stadio
IV III I
C75
450
550
750
19
20
30
30
40
50
38
50
60
C100
600
700
1000
16
20
34
40
50
70
50
58
90
In grassetto: preregolazione di fabrica
Tipo
Bruciatori
Bistadio
Potenza
kW
Quota
Y
C75
450
550
750
5
20
35
C100
600
700
1000
10
20
40
In grasseto: impianto alla consegna
