Cuenod C75 - Conexión Eléctrica; Conexión Gasóleo

09/2005 - Art. Nr. 13 020 047A
34

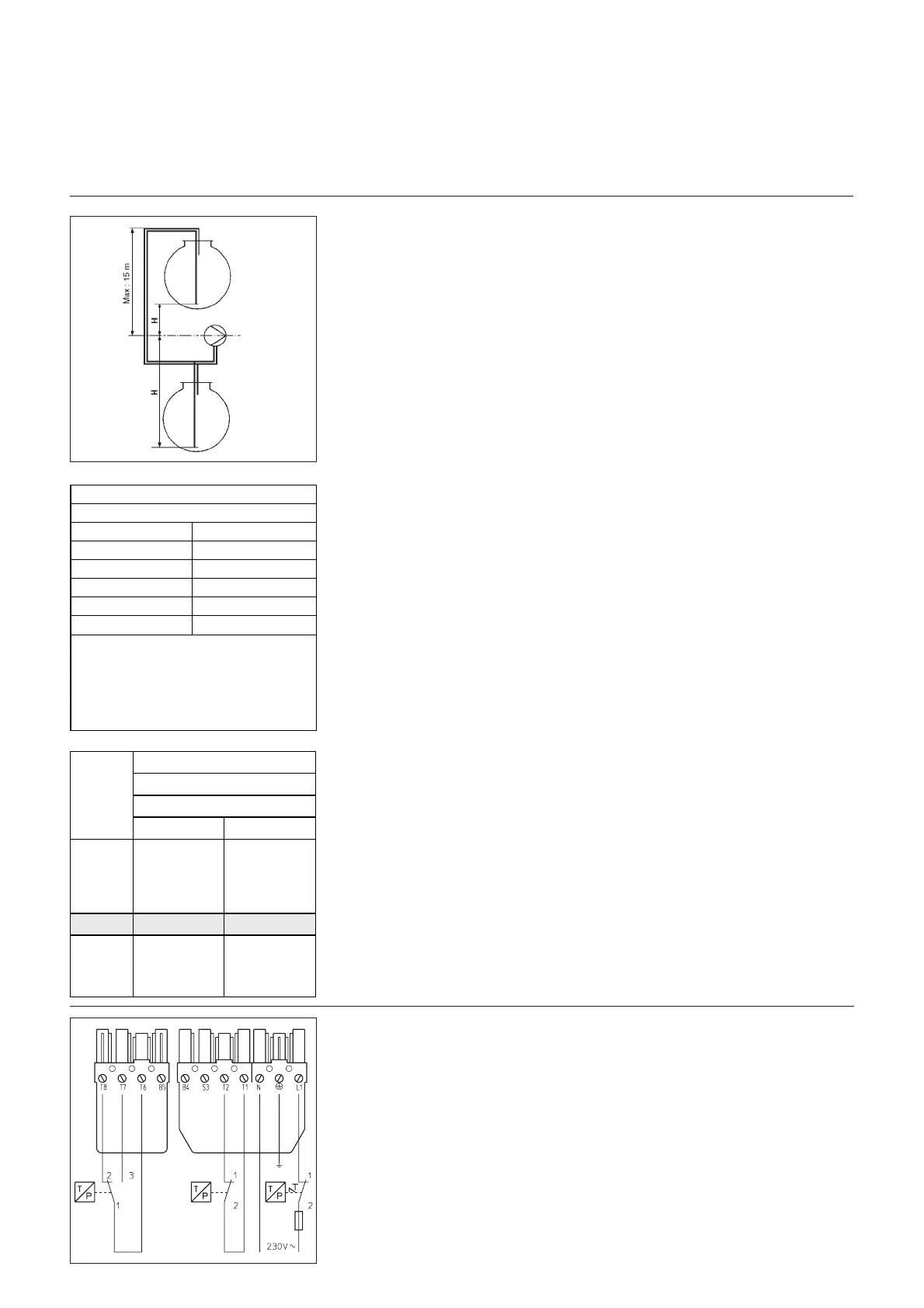

Instalación
Conexiones de gasóleo y eléctrica
Corrección de altura
Bomba en aspiración (H +) o en carga (H -)
Altura (m) H ficticia (m)
0-500 0
501-800 0,5
801-1300 1,0
1301-1800 1,5
1801-2200 2,0
ej. : altura 1100m. H ficticia = 1m H real 2 m.
H corregida en aspiración 2 + 1 = 3 m
H corregida en carga 2 - 1 = 1 m
Elegir en la tabla el Ø de la tubería en función de
la longitud desarrollada entre el depósito y la
bomba. Si H corregida en aspiración sobrepasa
los 4 m, prever una bomba de trasiego (presión
máx. 2 bares).
Conexión gasóleo
Los esquemas que se incluyen
permiten determinar el diámetro interior
de la tubería.
Dos casos de figura:
–
En aspiración directa:
en función de la longitud L, y de la
altura de aspiración o de la carga H y
de los accidentes de recorrido;
Estas longitudes tienen en cuenta la
presencia de una válvula manual de
cuarto de vuelta, una válvula
antiretorno y cuatro codos.
La depresión máxima está 0,4 bar.
–
Sobre el bucle de transferencia:
Según el tipo de instalación, las
características de la bomba de
cebado deberán cumplir distintos
requisitos, en particular:
–
el caudal horario,
–
la etapa de paso del fluido,
–
la presión máxima de cebado.
Esta implantación es preferible para
obtener una larga explotación de la
bomba de pulverización.
En ambos casos deben montarse antes
de la manguera de aspiración o de
cebado un filtro 120µm y una válvula
manual de cuarto de vuelta (no
suministrada) adaptados a tal uso.
H
Corregida
(m)
Instalación bitubo L (m)
C24-30
Ø (mm)
6/8 8/10
4,0
3,0
2,0
1,0
+0,5
17
14
12
10
9
54
47
40
34
31
08 27
-0,5
-1,0
-2,0
-3,0
7
6
4
-
24
21
14
8
Conexión eléctrica
Las características eléctricas: voltaje,
frecuencia y potencia están indicadas
en la placa de características.
Sección mínima de los conductores:
1,5 mm
2
.
Dispositivo de protección mínima 6,3 A
de acción retardada.
Para las conexiones consultar los
esquemas eléctricos:
el adjunto al quemador y el serigrafiado
en la toma 7 P. y 4 P. en el caso de
quemadores con termostato regulador.
Opcional:
Conexión externa:
–
de una alarma entre S3 y N.
–
de un(os) contador(es) horario(s)
entre B4 y N para contabilizar las
horas de funcionamiento y entre B5
y N para contabilizar las horas las
horas de funcionamiento al caudal
nominal (sólo quemador 2 etapas).
Importante:
En aspiración:
·
Llenar completamente de gasóleo la
tubería de aspiración entre la bomba
de pulverización y la leva de
inmersión en la cisterna.
Sobre el bucle de transferencia:
·
Llenar, cebar, purgar y ajustar la
presión a 2 bar máx. en el circuito.
Se recomienda situar un presostato
para controlar el funcionamiento del
quemador con la presión de cebado.
·
Controlar la estanqueidad.
