Cuenod C75 - Air Comburant; Descriptions Et Réglages

9
09/2005 - Art. Nr. 13 020 047A
Mise en service
Descriptions et réglages
Air comburant
FR
Type
brûleur
2 allures
Puissance
kW
Cote
Y
C75
450
550
750
5
20
35
C100
600
700
1000
10
20
40
En gras: équipement à la livraison
Type
Brûleur
2 allures
Puissance
kW
Réglage cames en °
allumage nominal
1
re
allure 2
e
allure
IV III I
C75
450
550
750
19
20
30
30
40
50
38
50
60
C100
600
700
1000
16
20
34
40
50
70
50
58
90
En gras: équipement à la livraison

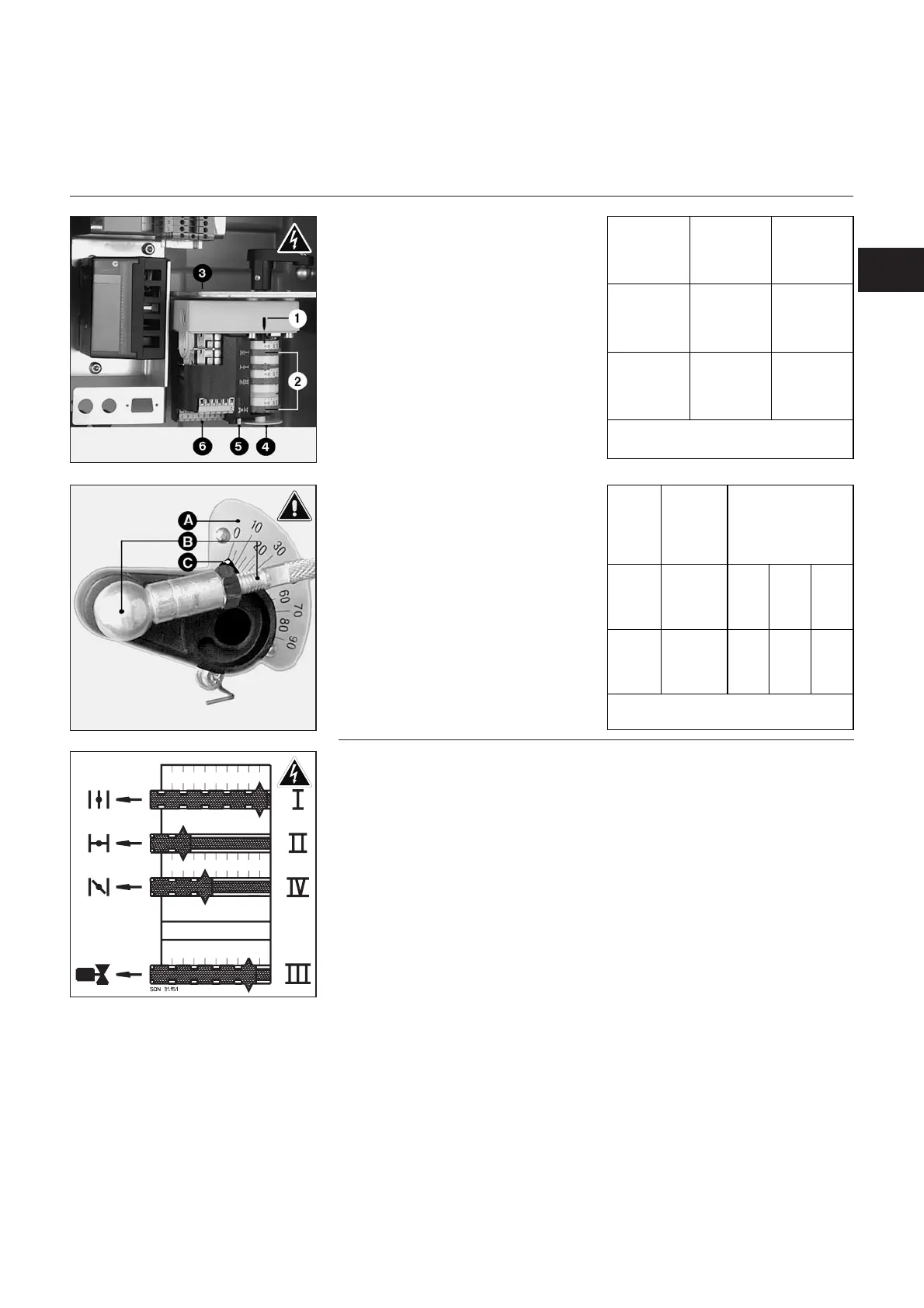

SQN31 151
Servomoteur Y10
1 Index mise à zéro des cames
2 Quatre cames crantées et réglables
3 Clé de réglage des cames
4 Disque gradué réglable pour
position du servomoteur
5 Poussoir pour débrayer le moteur
6 Bornier de raccordement
A Secteur gradué de 0 à 90°
Indique l’amplitude du volet d’air.
B Accouplement entre le volet d’air et
le servomoteur.
C Index de position du volet d’air.
Fonction des cames
Came Fonction
I Débit d’air nominal
II Fermeture d’air à l’arrêt 0°
III Alimentation de la vanne fuel
2
ème
allure
·
Régler entre la valeur de la came
IV et la valeur de la came I.
Dans la plupart des cas, un
réglage juste à la moitié convient.
IV Débit d’air d’allumage
Réglages
·
Contrôler la mise à zéro du tambour
des cames.
·
Prérégler les cames suivant la
puissance de la chaudière et les
valeurs indiquées dans le tableau
ci-inclus.
m
Pour ce faire:
·
Agir sur les cames à la main ou
avec la clé. La position angulaire se
lit par rapport à l’index placé sur
chaque came.
