Cuenod C75 - Aire Comburente; Descripción y Ajustes

37
09/2005 - Art. Nr. 13 020 047A
Puesta en marcha
Descripción y ajustes
Aire comburente
Tipo
Quemadores
2 etapas
Puissance
kW
Cota
Y
C75
450
550
750
5
20
35
C100
600
700
1000
10
20
40
En negrita: equipado en la entrega

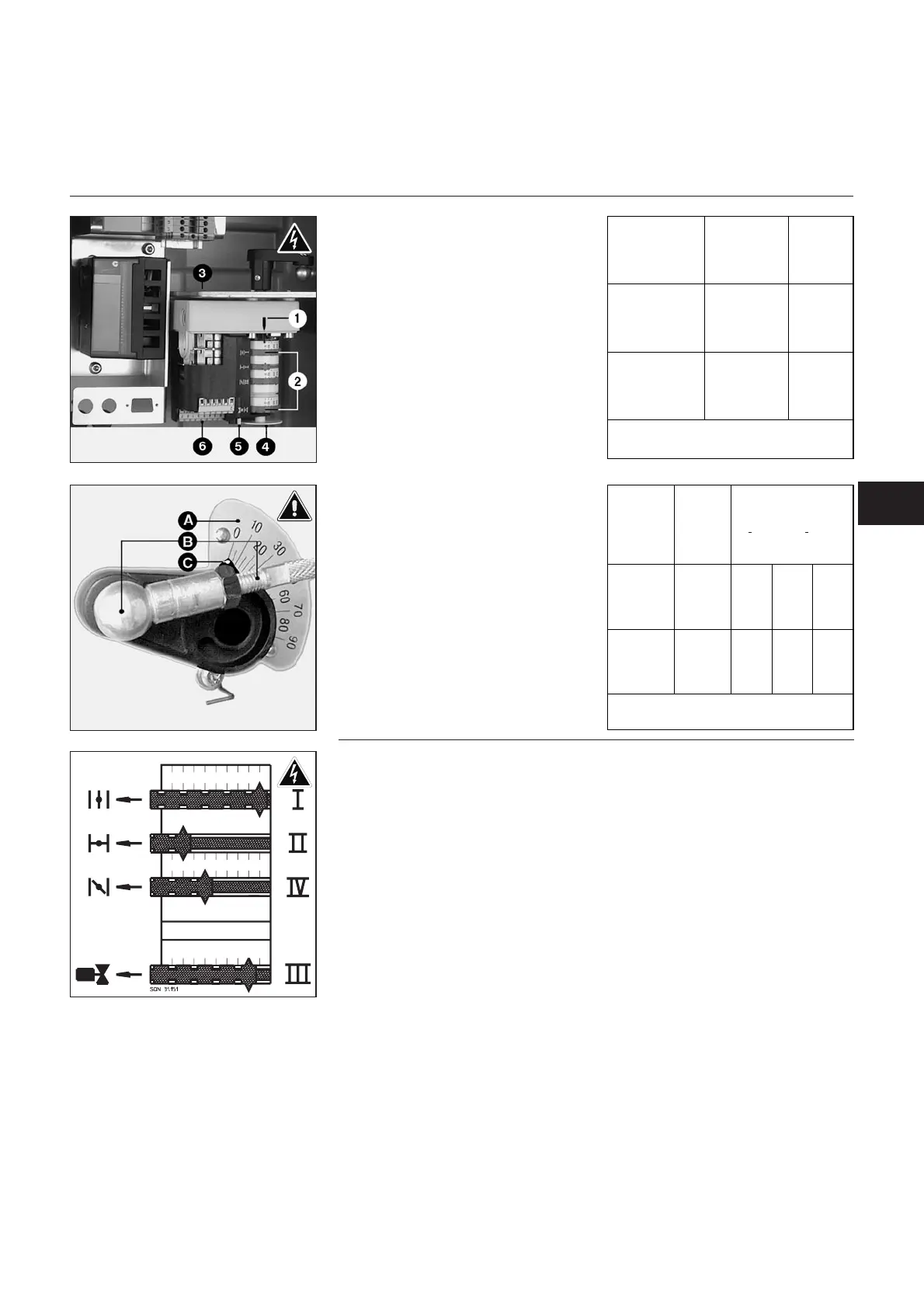

SQN31 151
Servomotor Y10
1 Índice puesta a cero de las levas
2 Cuatro levas dentadas y ajustables
3 Llave de ajuste de las levas
4 Disco graduable ajustable para
posición del servomotor
5 Pulsador para desembragar el
motor
6 Arqueta de conexión
A Sector graduado de 0 a 90°
Indica la amplitud de la trampilla
de aire.
B Acoplamiento en la trampilla de
aire y el servomotor.
C Índice de posición de la trampilla
de aire
Función de las levas
Leva Función
I Caudal de aire nominal
II Ciere de aire al paro 0°
III Alimentación válvula de
gasóleo 2ª etapa
·
Ajustar entre le valore de la leva
IV y le valore de la leva I.Enla
mayor parte de cosos, un reglaje
justo a la mitad conviene.
IV Caudal de aire de encendido
Ajuste
·
Controlar la puesta a cero del
tambor de las levas.
·
Preajustar las levas dentadas según
la potencia de la caldera y de los
valores indicados en la tabla
adjunta.
m
Para ello:
·
Actuar sobre las levas manualmente
o con la llave. La posición angular
se lee al índice situado en cada leva.
Tipo
Quemador
2 etapas
Potencia
kW
Ajuste levas en °
Encendido nominal
1
a
etapa 2
a
etapa
IV III I
C75
450
550
750
19
20
30
30
40
50
38
50
60
C100
600
700
1000
16
20
34
40
50
70
50
58
90
En negrita: equipado en la entrega
