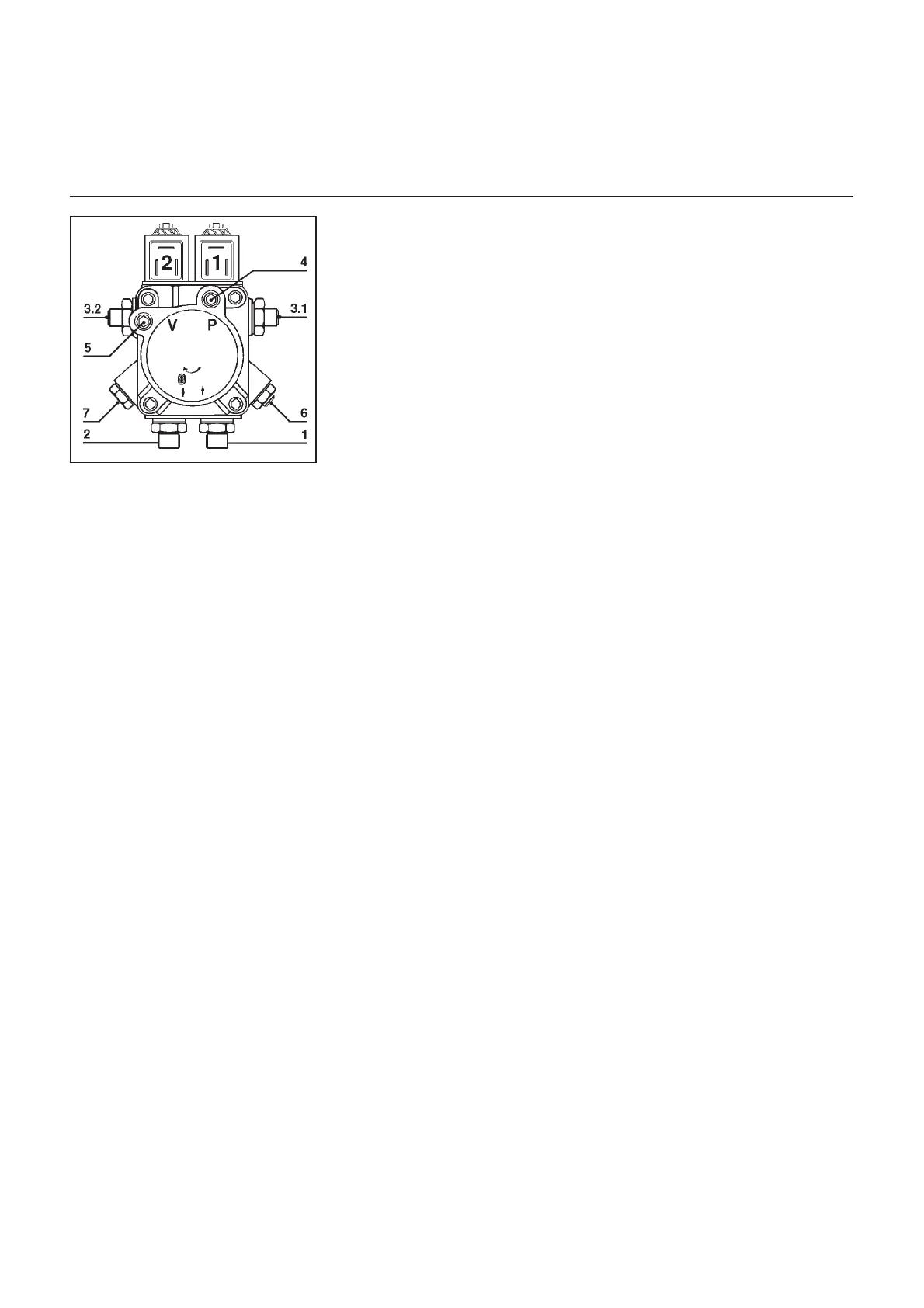

Legenda
1 Aspirazione o pressione di
alimentazione M16x1,5
2 Ritorno M16x1,5
e accesso alla vite di derivazione
(esagonale 4mm) da togliere per
il funzionamento in monotubo.
In questo caso, otturare il ritorno 2.
3.1 Uscita pressione 1° stadio M8x1
3.2 Uscita pressione 2° stadio M8x1
4;7 Due prese pressione G1/8
5 Presa di depressione o pressione
di alimentazione G1/8
6 Regolazione pressione
Principio di funzionamento
Idraulico / elettrico
La pompa possede due elettrovalvole
integrate e chiuse idrolicamente senza
tensione.
Regolazione pressione gasolio
La pompa è preregolata a 13bar.
·
Ruotare la vite 6 in senso orario, la
pressione aumenta e inversamente.
La depressione non deve superare 0,4
bar nel caso d'aspirazione diretta dalla
cisterna.
In sovralimentazione la pressione max è
di 2bar.
·
Controllare ancora una volta la
tenuta.
Accensione
m
Avvertenza:
Si può procedere all’accensione
solamente dopo aver rispettato
tutte le condizioni enunciate nei
capitoli precedenti.
·
Montare sulla pompa:
–
se la pressione di riempimento è
di 2bar, due manometri graduati:
–
da 0 a 6bar per la pressione di
riempimento (su 5),
–
da 0 a 30bar per la pressione di
nebulizzazione (su 4)
–
se l’aspirazione dalla cisterna è
diretta:
–
un vacuometro graduato da 0
a1bar per la pressione
d’aspirazione (su 5)
–
un manometro graduato da 0 a
30bar per la pressione di
nebulizzazione (su 4)
·
Aprire i rubinetti di intercettazione
del gasolio.
· Mettere sotto tensione gli interruttori:
S1/H10.1 - S29J -S2K - S7.1.
· Chiudere il circuito termostatico.
· Sbloccare, se necessario, il
programmatore di comando e
sicurezza.
Il bruciatore si accende, durante il
tempo di preventilazione:
· Effettuare lo spurgo della pompa
attraverso l’orifizio d’una presa di
pressione.
Il bruciatore si accende in 1° stadio.
Verificare la qualità dell’accensione.
·
Verificare: (vedi tabella)
–
la pressione di polverizzazione,
–
La posizione della camma IV.
·
Chiudere l’interruttore S7.2.
Il bruciatore si accende alla portata
nominale 2° stadio.
·
Effettuare un controllo della
combustione.
·
Leggere e correggere la pressione
della pompa per ottenere la potenza
nominale desiderata.
·
Correggere la portata dell’aria
intervenendo sulla camma I del
servomotore.
Rispettare i valori della temperatura dei
fumi previsti dal costruttore della
caldaia in funzione del rendimento utile
richiesto.
·
Ridurre la potenza del flusso della
1° fase S7.1 (corrisponde al minimo
di regolazione).Effettuare un
controllo della combustione.
A seconda dei valori misurati,
intervenire, con il bruciatore in
funzione, sulla camma III del
servomotore.
·
Riportare la potenza alla portata
nominale (2° stadio) ed effettuare un
controllo della combustione.
·
Ottimizzare i risultati della
combustione intervenendo sulla
regolazione dell’aria secondaria
(quota Y), attenendosi alla
procedura descritta nel paragrafo
“Regolazione degli organi di
combustione e dell’aria secondaria”.
·
Ridurre la quota Y: il tenore di C0
2
aumenta e inversamente. La
modifica della quota Y può
richiedere una correzione della
portata dell’aria e della pressione di
polverizzazione
·
In tal caso, verificare i valori della
combustione.
Importante:
Non intervenire più sulla quota Y.
Verificarne il funzionamento:
all’accensione, all’aumento e alla
diminuzione della potenza.
·
Smontare gli organi di combustione
attenendosi alla procedura descritta
nel capitolo “Regolazione degli
organi di combustione e dell’aria
secondaria”.
·
Controllare lo stato generale dei
diversi componenti: deflettore, ugelli,
imbuto ed elettrodi.
· In caso di anomalia, correggere le
regolazioni.
· Rimontare il tutto in sequenza
inversa allo smontaggio.
· Verificare la tenuta del circuito
gasolio. La depressione non deve
superare 0,4 bar nel caso
d'aspirazione diretta dalla cisterna.
· Smontare i manometri ed il
vuotometro dal circuito gasolio.
·
Procedere alle regolazioni e alle
controlli delle sicurezze.
Messa in funzione
Descrizione e regolazioni della pompa gasolio
Accensione
