Informazioni generali
Descrizione del bruciatore
Descrizione del bruciatore
I bruciatori a gasolio NC4, NC6 e NC9
sono apparecchi ad aria soffiata
monostadio con funzionamento tutto o
niente.
Questi bruciatori si adattano ai diversi
tipi di caldaie. Sono disponibili con testa
a lunghezza regolabile. Per una
determinata caldaia, il bruciatore
raccomandato può essere indicato su
semplice richiesta. Questi bruciatori
utilizzano gasolio domestico con densità
di 0,84 a una temperatura di 10°C con
un potere calorifico (Hi) di 11,86 kWh/kg.
Questi bruciatori presentano un indice di
protezione IP 21.
Imballaggio
Il bruciatore con il suo coperchio è
consegnato entro un imballo di circa 10
kg contenente:
- il sacchetto con gli accessori per il
montaggio,
- la busta con la documentazione
comprendente:
- le istruzioni d’uso e manutenzione,
- lo schema elettrico,
- il certificato di garanzia.

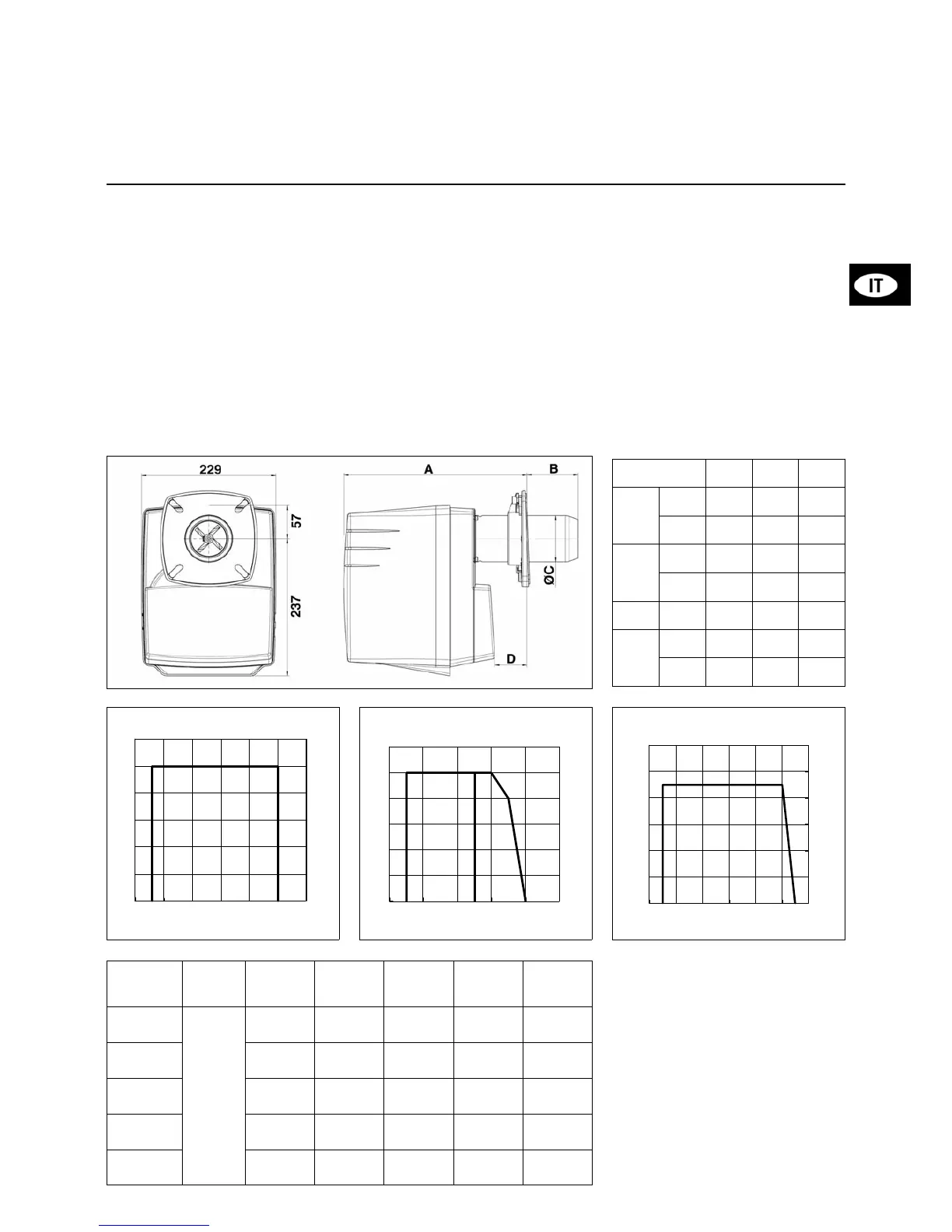

Ingombro e misure
Rispettare una distanza libera minima di
0,60 metri da ciascun lato del bruciatore,
per consentire lo svolgimento delle
operazioni di manutenzione.
Ventilazione locale caldaia
Il volume di aria di ricambio richiesto è di
1,2 m
3
/kWh bruciatore.
Caratteristiche d'impiego
Temperatura ambiente:
- d'impiego: - 5 ... 40° C
- di stoccaggio: da - 20 a 70°C
Potenza elettrica max. assorbita: 244W
(230V - 50Hz)
NC4 NC6 NC9
A Min 270 270 297
Max 310 310 357
B Min707070
Max 120 120 138
C Ø 808090
D Min212115
Max717183
Principali componenti
• Programmatore di sicurezza: TCH1xx
• Motore ventilatore e pompa:
monofase 230V, 50Hz, 2800 min
-1
85-110W, condensatore 4µF/400V
• Accenditore elettronico:
EBI 5
• Turbina del ventilatore:
NC4/6: Ø133x42;
NC9: Ø133x62
• Comando della serranda dell'aria:
manuale
• Pompa gasolio con elettrovalvola:
AS47D
• Imbuto :
NC4/6: Ø63/80x177
NC9: Ø75/90x192
Bruciatore Cellula Deflettore
conico
Portata
kg/h
Potenza
fiamma
kW
Ugello
US gal/h
Linea
ugello
preriscaldata
NC 4 R101A
MZ 770 S
lg. 44 mm
Ø 63/16-4
feritoie
1,5 - 3,4 18 - 40 0,5 - 0,85 FPHB5
NC 4 H101A Ø 63/16-4
feritoie
1,7 -3,4 20 - 40 0,5 - 0,85 no
NC 6 R101A Ø 63/16-6
feritoie
3,4 - 4,6 40 - 55 1 - 1,2 FPHB5
NC 6 H101A Ø 63/16-6
feritoie
3,4 - 4,6 40 - 55 1 - 1,2 no
NC 9 H101A Ø 75/20-6
feritoie
3,8 - 8 45 - 95 1,25 - 1,75 no
daPa mbar
18
40
0
2
4
6
8
10
12
15 25 35 45
0
0,2
0,4
0,6
0,8
1
1,2
NC4 R101A
daPa mbar
kW
40
20
0
2
4
6
8
10
12
15 25 35 45 55 65
0
0,2
0,4
0,6
0,8
1
1,2
NC4 H101A, NC6 H/R101A
daPa mbar
kW
45
95
0
2
4
6
8
10
12
40 50 60 70 80 90 100
0
0,2
0,4
0,6
0,8
1
1,2
NC9 H101A
