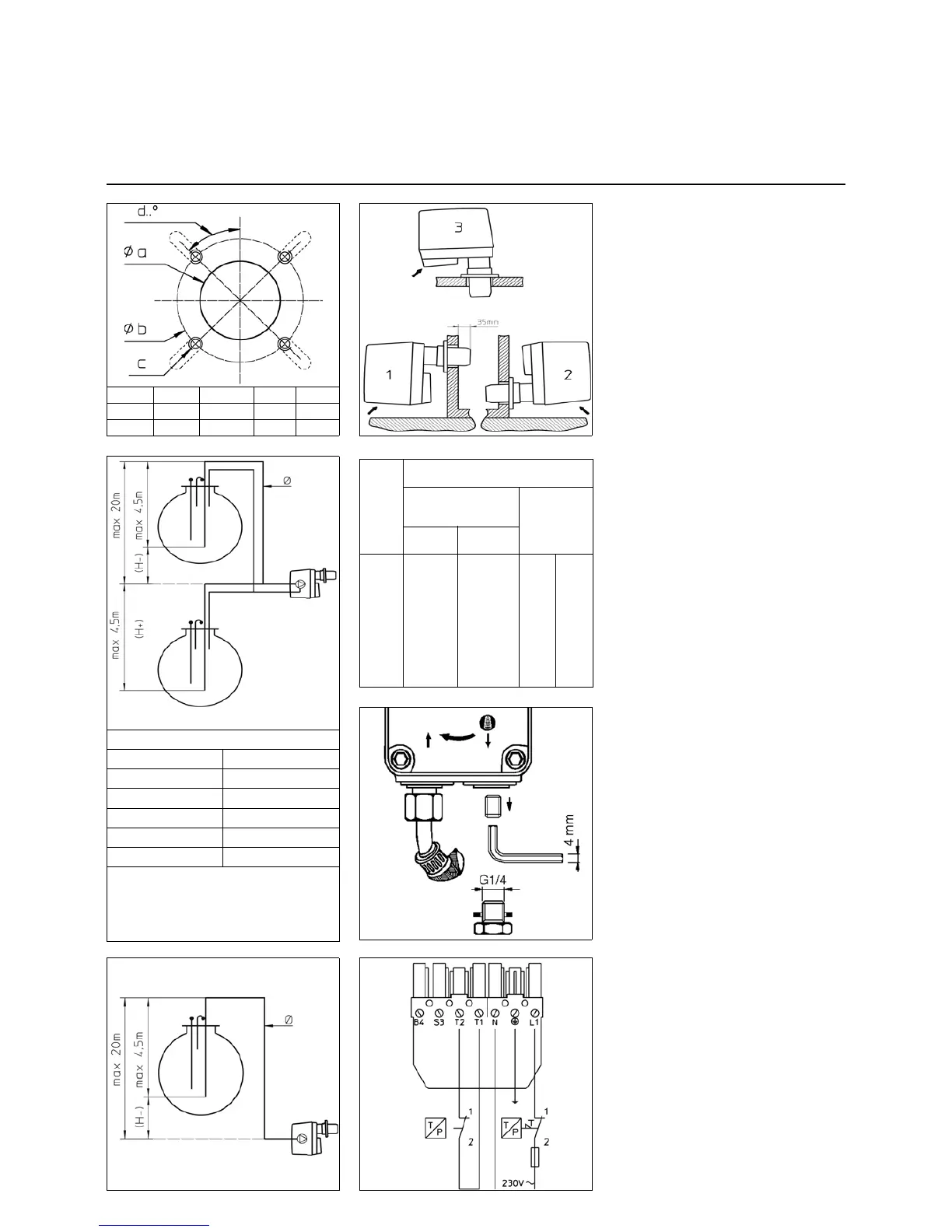

Installazione
Montaggio
Il bruciatore si fissa alla caldaia
mediante la flangia in dotazione. I fori
devono essere realizzati secondo lo
schema a lato. La guarnizione della
flangia può servire da sagoma.
• Fissare la flangia e la sua guarnizione
sulla caldaia. Controllare la tenuta.
Il bruciatore si monta in posizione 1.
Se necessario, può essere montato in
posizione 2 o 3.
• Introdurre l'imbuto nella flangia
(penetrazione: vedere istruzioni
caldaia).
• Stringere il collare sollevando
leggermente il bruciatore.
Per un montaggio in posizione 2,
invertire la visualizzazione. Per farlo,
con il bruciatore in funzione:
Mantenere premuti simultaneamente i
pulsanti BP1 e BP2, fino a constatare
il cambiamento.
Allacciamento gasolio
Per il collegamento dei tubi flessibili
R 3/8 con la tubatura, tener conto della
possibilità di smontare il bruciatore.
Collegamento di tipo bitubo
Il grafico a lato permette di determinare
il diametro (Ø) e la lunghezza (L) della
tubatura in funzione dell'altezza di
aspirazione (A+) o di carico (A-) (per
gasolio con densità 0,84, a una
temperatura di 10°C, in un impianto
comprendente al massimo una valvola,
una valvola antiritorno e quattro gomiti di
raccordo).
Collegamento di tipo monotubo
(solo per serbatoio in carico)
Smontare il tubo flessibile di ritorno,
togliere il raccordo e il tappo di
derivazione. Otturare con un tappo
cilindrico e una guarnizione.
Collegamento elettrico
L’installazione elettrica e il collegamento
del bruciatore devono essere effettuati
in conformità con le norme in vigore.
Il bruciatore è fornito con una presa
maschio 7 poli alla quale sono collegati
l'alimentazione monofase 230V-50Hz
con terra e il termostato (figura a lato).
Nota: Collegamento esterno di un
allarme tra S3 e N e di un contaore tra
B4 e N.
- Calibro del fusibile di protezione: 6,3A
- Sezione dei conduttori: 1,5 mm
2
A
corretta
(m)
L (m)
bitubo pompa 60 l/h
max
monotubo
US gal/h
0,60 1,00
Ø 4/6mm
Ø 6/8mm Ø 8/10mm
4
3
2
1
0,5
0
-0,5
-1
-2
-3
17
14
12
10
9
8
7
6
4
-
54
47
40
34
31
27
24
21
14
8
80
70
60
51
46
42
-
-
-
-
48
42
36
30
28
25
-
-
-
-
Correzione d’altitudine
Pompa in aspirazione (A +) o in carico (A -)
Altitudine (m) A fittizia (m)
0-500 0
501-800 0,5
801-1300 1,0
1301-1800 1,5
1801-2200 2,0
ex: altitudine 1100m A fittizia = 1m A reale = 2 m
A corretta in aspirazione 2 + 1 = 3 m
A corretta in carico 2 - 1 = 1 m
Scegliere nella tabella il Ø della tubatura in funzione della
lunghezza sviluppata tra il serbatoio e la pompa.
Se A corretta in aspirazione supera 4 m; prevedere una
pompa di trasferimento. (pressione max 2 bar).
a (mm) b (mm) c d
NC4/6 85-104 150-170 M8 45°
NC9 95-104 150-170 M8 45°
