12/2008 - Art. Nr. 4200 1013 9300A 15
Messa in funzione
La messa in funzione del bruciatore
implica simultaneamente quella
dell'impianto, sotto la responsabilità
dell'installatore o del suo rappresentante
che è il solo a potersi far garante della
conformità dell'impianto secondo le
regole dell'arte e i regolamenti in vigore.
In precedenza, l'installatore deve avere
riempito completamente di gasolio la
tubatura di aspirazione, spurgato il
prefiltro e verificato il funzionamento delle
valvole manuali d'intercettazione e di
comando.
Controlli preliminari
• Verificare la tensione elettrica
disponibile e confrontarla con quella
raccomandata.
• Interrompere l'alimentazione elettrica
del bruciatore.
• Controllare l'assenza di tensione.
• Chiudere il rubinetto d’intercettazione
del gas.
• Attenersi alle istruzioni relative alla
manutenzione del fabbricante della
caldaia e degli apparecchi di
regolazione.
• Verificare:
- la pressione dell'acqua del circuito di
riscaldamento,
- il funzionamento del circolatore,
- l’apertura della valvola miscelatrice,
- la regolazione dei termostati della
caldaia e ambiente,
- il calibro dei fusibili di protezione,
- che l’alimentazione dell'aria
comburente della caldaia e la
tubazione d’evacuazione dei prodotti
della combustione siano
effettivamente in funzione e
compatibili con la potenza del
bruciatore e con il combustibile,
- il funzionamento del regolatore di
tiraggio sui tubi dei fumi,
- il livello di gasolio nel serbatoio,
- il riempimento della tubatura di
aspirazione,
- la posizione dei flessibili:
- aspirazione e ritorno,
- la pressione di alimentazione del
combustible controllando la
presenza di eventuale
sovralimentazione: 2 bar max,
- l'apertura delle valvole di comando e
del prefiltro.
Regolazioni
Il bruciatore è preregolato in fabbrica.
Se questa preregolazione non
corrisponde alla potenza della caldaia,
seguire le istruzioni indicate di seguito.
• Scegliere nella tabella a lato l'ugello
calcolato per la potenza nominale
della caldaia con un rendimento del
92%.
• Effettuare le regolazioni della testa di
combustione:
- quota Y graduata da 0 a 20 mm,
- comando manuale della serranda
dell'aria 103B graduata da 0 a 18.
Accensione
• Chiudere il circuito di regolazione.
• Sbloccare il programmatore di
sicurezza.
• Il bruciatore funziona.
• Attendere la chiusura del termostato
del riscaldatore (per i bruciatori con
riscaldatore).
Il bruciatore si avvia.
• Effettuare un controllo della
combustione: CO
2
, opacità e
temperatura dei fumi.
Per aumentare la CO
2
:
• Diminuire l'apertura della serranda
dell'aria e viceversa. Una modifica del
suo valore può richiedere una
correzione della quota Y agendo sulla
vite 3.
Per modificare l'indice dei fumi:
• Aprire la serranda dell'aria per diradare
i fumi e viceversa.
• Procedere a un controllo dei parametri
di combustione nelle condizioni reali di
utilizzo (porte chiuse, ecc.) e durante
le prove di tenuta dei diversi circuiti.
• Annotare i risultati sugli appositi
documenti.
Controllo delle sicurezze
• Controllare, con il bruciatore in
funzione:
- l'apertura del circuito di regolazione,
- la messa in sicurezza con
bloccaggio per assenza di fiamma,
- la tenuta sul lato frontale della
caldaia,
- il funzionamento degli asservimenti
(se esistenti),
- la depressione (vuoto) del circuito di
alimentazione del gasolio, massimo
400 mbar o 305 mm Hg.

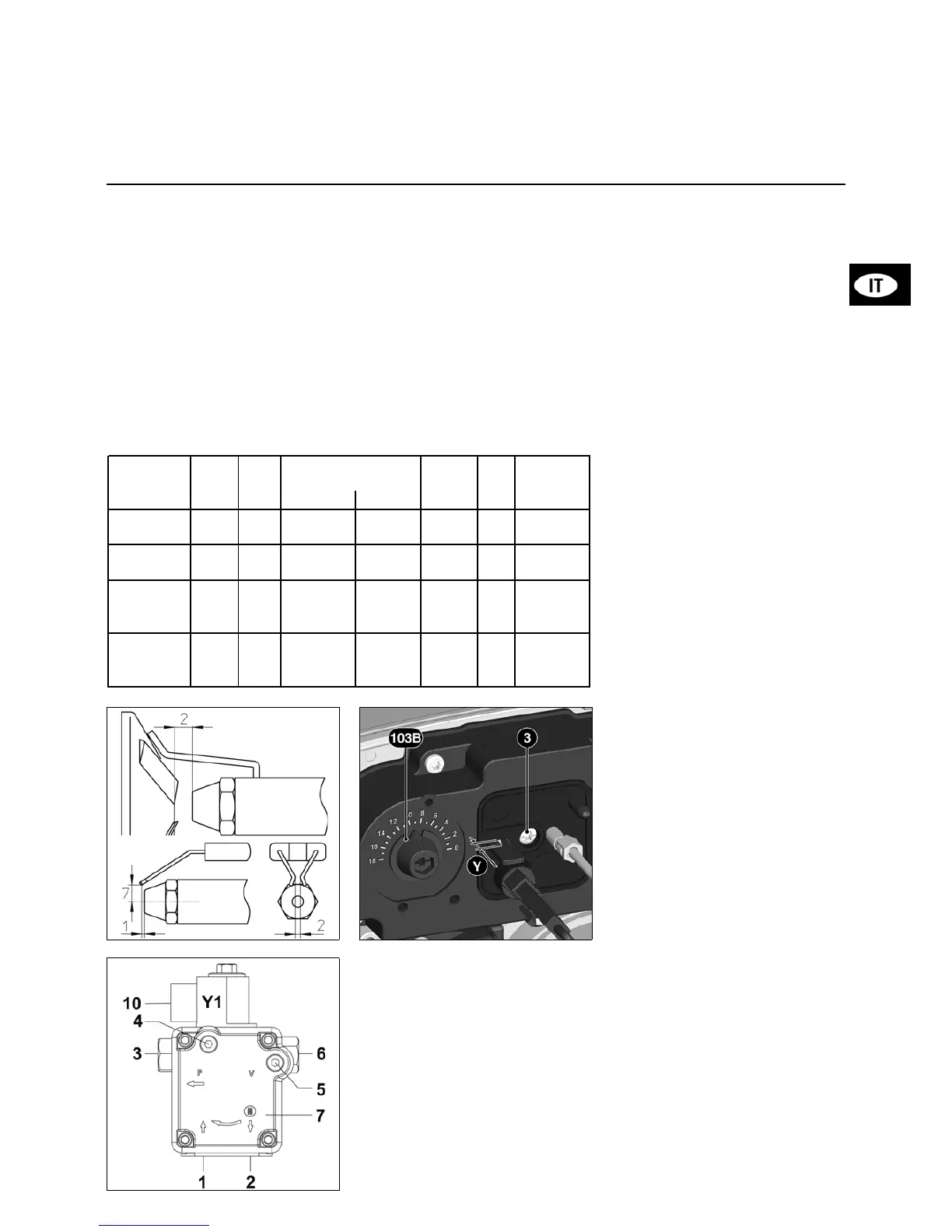

1 Aspirazione.
2 Ritorno.
3 Uscita ugello.
4 Presa pressione G1/8
5 Presa vacuometro G1/8
6 Regolazione pressione.
7 Indicazione per monotubo.
10 Bobina elettrovalvola.
Y1 Elettrovalvola.
Controllo della tenuta gasolio
• Collegare sulla pompa un manometro
e un vacuometro.
• Le letture devono essere effettuate
quando il bruciatore è in funzione.
• Controllare di nuovo la tenuta.
45° 60°
20 1,8 - 0,50 11 5 9
24 2,2 - 0,60 11 5 10
27,32,5 - 0,60111010
32,7 3,0 0,75 - 11 10 13
37,1 3,4 0,85 - 11 10 15
43,6 4,0 1,00 - 11 12 15
48 4,4 1,10 - 11 20 18
54 4,9 1,25 - 11 5 8
67 6,1 1,50 - 11 10 11
74 6,8 1,75 - 11 15 13
NC4 H101A
NC6 H/R101A
NC9 H101A
Pressione
pompa
bar
Bruciator e
Potenza
caldaia
kW
Po r t a t a
gasolio
kg/h
Apertura
103B
registro
dell'aria
Ugello Danf oss S
Angolo di polverizzazione
NC4 R101A
Quota
Y
mm
