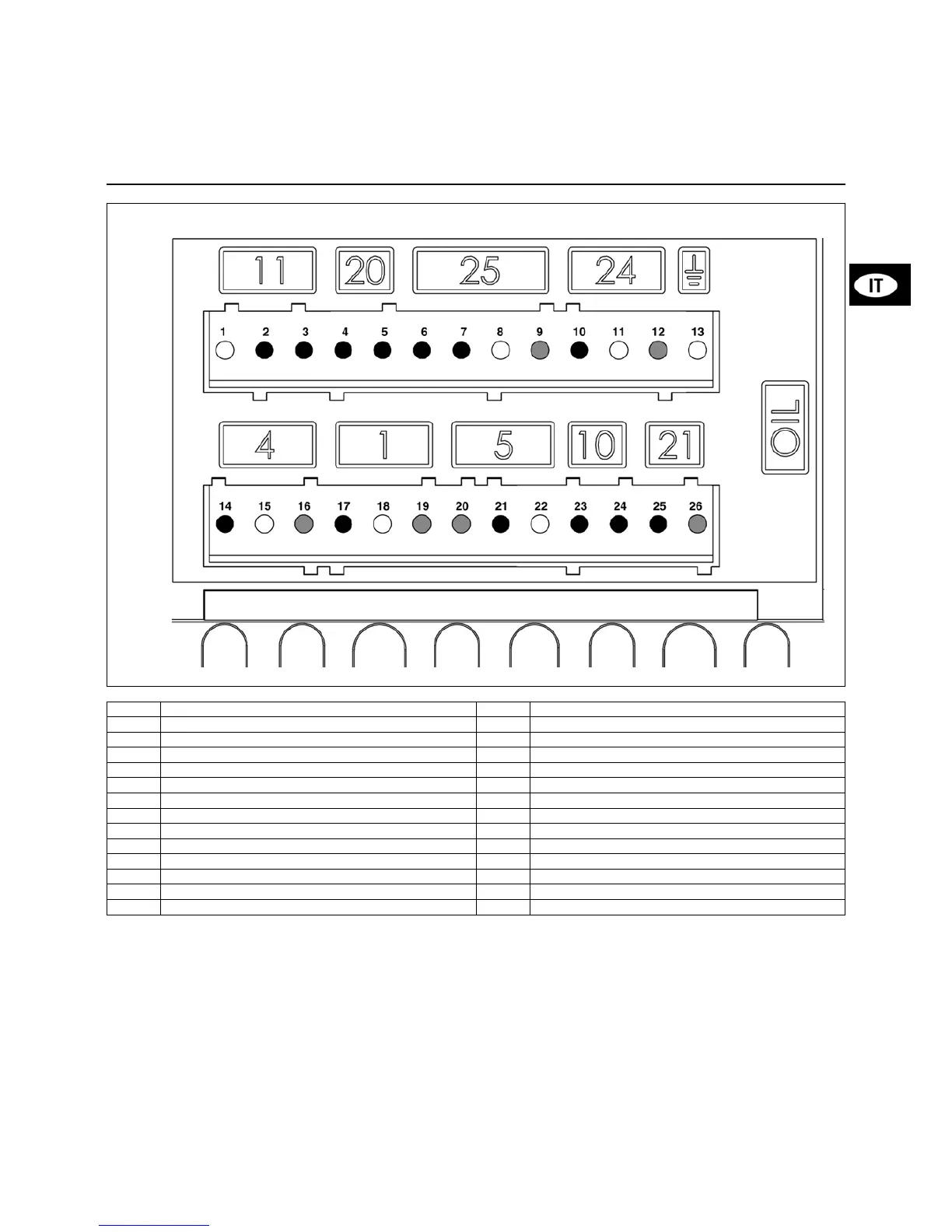

Morsetto
N. di con-
nettore
Sbloccaggio a
distanza
Terra
Preriscaldamento
della linea porta
Rilevamento di fiamma
Alimentazione elettrica
230V
Segnale di anomalia
Accenditore
Motore di ventila-
zione
Valvola gasolio
N. di con-
nettore
Morsetto
Messa in funzione
Programmatore di sicurezza
Morsetto
Descrizione
Morsetto
Descrizione
1 Massa 14 Fase del motore di ventilazione
2 Segnale di rilevamento della fiamma 15 Terra
3 Fase 16 Neutro
4 Segnale di sbloccaggio a distanza 17 L1 della valvola, lato rete elettrica
5 Fase 18 Terra
6 Fase 19 Neutro
7 Preriscaldamento della linea porta ugello / contatto di rilascio 20 Neutro
8 Terra 21 Fase dell'accenditore elettronico
9 Neutro 22 Terra
10 Fase 23 Riservato (non disponibile)
11 Terra 24 Riservato (non disponibile)
12 Neutro 25 Fase della spia di anomalia
13 Terra 26 Neutro
