Manutenzione
Lavori di manutenzione
Importante
Far effettuare le operazioni di
manutenzione almeno una volta all’anno
da personale qualificato.
• Interrompere l’alimentazione elettrica
sul dispositivo onnipolare.
• Controllare l'assenza di tensione.
• Chiudere la valvola del combustibile.
I valori di regolazione sono indicati nel
paragrafo “messa in funzione”
Utilizzare parti di ricambio originali del
costruttore.
• Togliere il coperchio del bruciatore.
Pulizia
Accesso comune alla piastra
componenti
• Svitare di cinque giri le quattro viti di
fissaggio della piastra componenti sul
carter.
• Sfilare la piastra componenti e tirarla
verso di sé fino ad estrarla
completamente dalla linea porta
ugello.
• Appendere la piastra componenti al
carter; sono possibili due opzioni
(vedere foto).
Smontaggio dell'imbuto
• Scollegare la presa di alimentazione
elettrica.
• Svitare la vite del collare.
• Estrarre il bruciatore e posarlo a terra.
• Svitare di due giri le quattro viti
dell’imbuto e estrarlo.
• Sostituire e fissare l’imbuto.
• Rimontare l’insieme in senso inverso
allo smontaggio.
• Verificare la posizione dei tubi
flessibili.
Pulizia del filtro della pompa
Il filtro è situato all'interno della pompa.
Deve essere pulito in occasione di ogni
intervento di manutenzione.
• Chiudere la valvola di arrivo del
gasolio.
• Collocare un recipiente sotto la pompa
per raccogliere il gasolio.
• Togliere le viti e il coperchio.
• Estrarre il filtro, pulirlo o sostituirlo.
• Rimontare il filtro e il coperchio con
una guarnizione nuova.
• Avvitare energicamente.
• Aprire la valvola del combustibile.
• Controllare la tenuta.
Pulizia del coperchio
• Pulire il coperchio con acqua
miscelata a un detergente. I prodotti
clorati o abrasivi sono vietati.
Osservazioni:
Dopo ogni intervento:
• Procedere a un controllo dei parametri
di combustione nelle condizioni reali di
utilizzo (chiusura delle porte,
coperchio in posizione, ecc.) e
durante le prove di tenuta dei diversi
circuiti.
• Annotare i risultati sugli appositi
documenti.

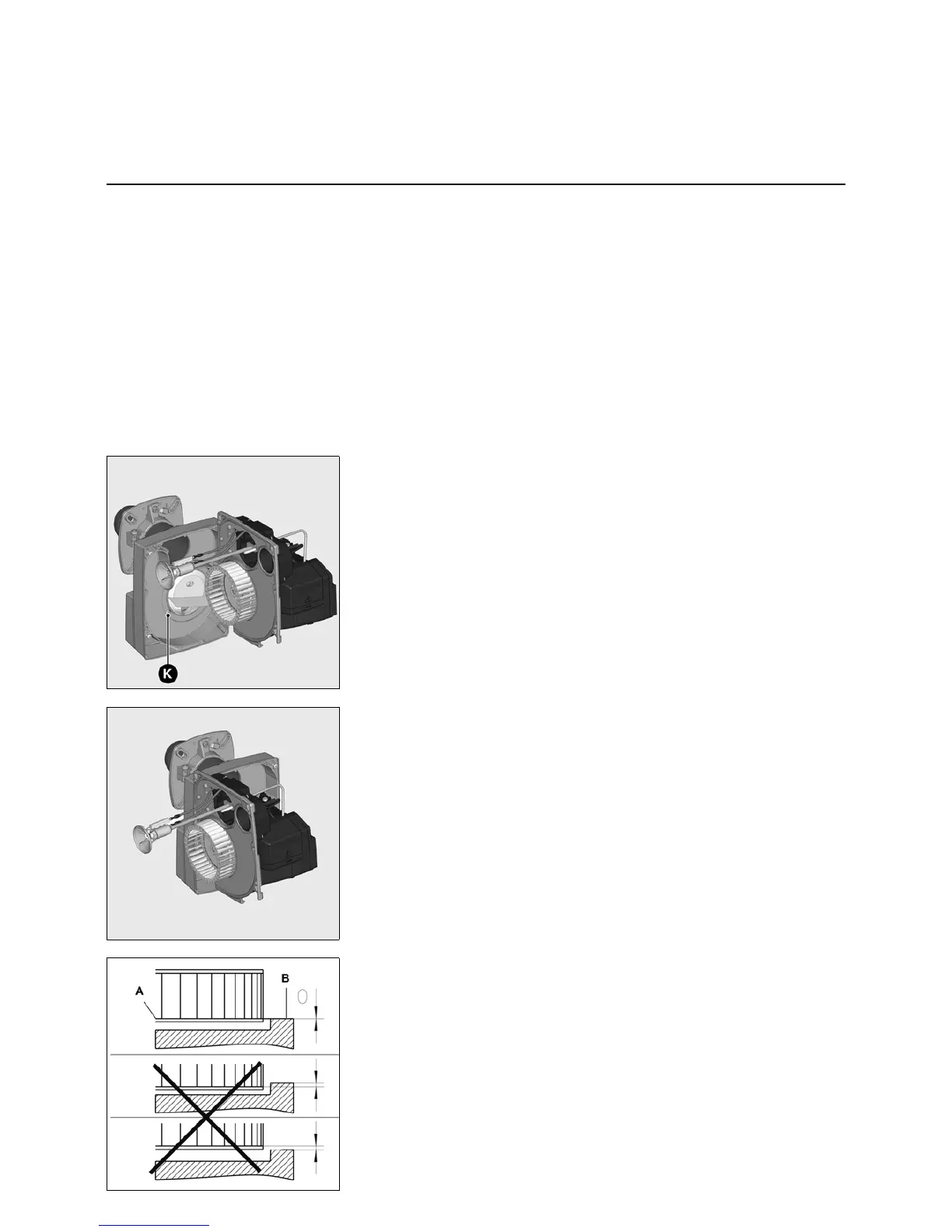

Scatola dell'aria
• Togliere la vite K.
• Smontare la scatola dell'aria
• Spolverare usando un pennello
asciutto.
• Rimontare il tutto.
Organi di combustione
• Scollegare i cavi di accensione sugli
elettrodi.
• Smontare, pulire o sostituire gli
elettrodi.
• Togliere, pulire il deflettore.
• Smontare e sostituire l'ugello
servendosi di due chiavi (una delle
due chiavi serve per tenere il porta
ugello).
• Rimontare il tutto.
• Controllare le regolazioni.
Voluta
• Spolverare con un pennello l'interno
della voluta, il ventilatore, l'imbuto, la
serranda dell'aria.
Regolazione della turbina del
ventilatore
In caso di sostituzione del motore o della
turbina del ventilatore, rispettare
obbligatoriamente la quota 0 tra A e B
(schema).
• Serrare la turbina. Verificare che non
siano presenti attriti.
• Rimontare il gruppo piastra
componenti sul carter.
• Serrare a croce le quattro viti.
• Controllare la giuntatura.
Pulizia della cellula
• Estrarre la cellula e asciugarla usando
un panno pulito e asciutto.
• Rimontare la cellula.
