3.1 Branchement électriques
Pour améliorer l’immunité contre le bruit pouvant être émis vers les autres appareils, il est conseillé d’utiliser un chemin de câbles séparé pour
l’alimentation du produit.
La tension de la ligne peut changer lorsque l’électropompe est mise en route. La tension de la ligne peut subir des variations
en fonction des autres dispositifs qui y sont branchés et de la qualité de la ligne elle-même.
Il est vivement recommandé d’effectuer l’installation suivant les indications du manuel conformément aux lois, directives et
normes en vigueur dans le site d’utilisation et en fonction de l’application.
Le produit en objet contient un convertisseur à l’intérieur duquel sont présents des tensions continues et des courants avec des composants à
haute fréquence (voir Tableau 2).
Typologie des éventuels courants de fuite vers la terre
Alternatif Unipolaire pulsant Continu
Avec composants à
haute fréquence
Convertisseur alimentation
monophasée
  
Tableau 2

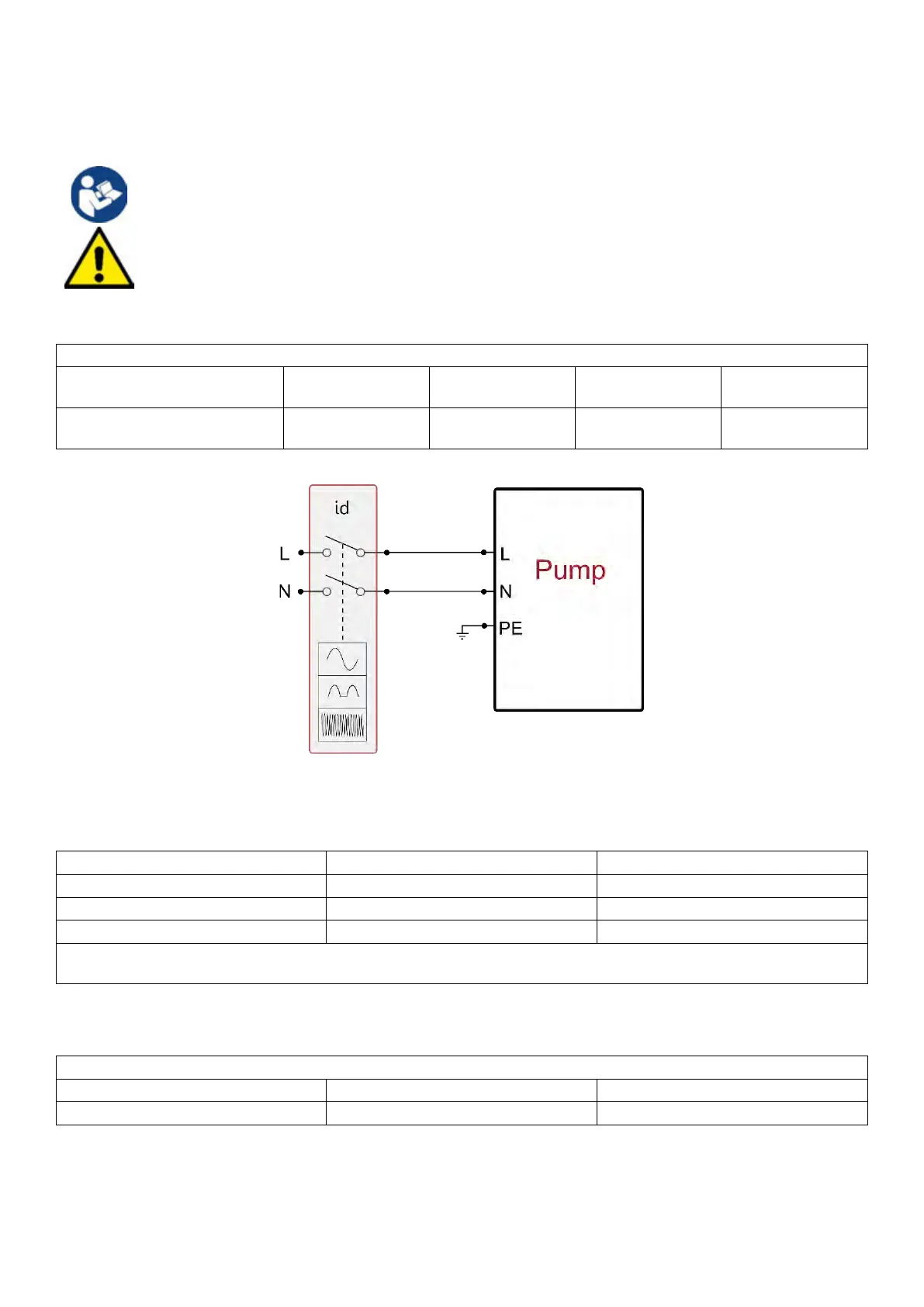

Image 10 exemple d’installation
L’interrupteur magnétothermique de protection doit être correctement dimensionné (voir caractéristiques électriques). Pour les pompes
dépourvues de fiche électrique la correspondance des couleurs des conducteurs est celle qui est indiquée dans le Tableau 3:
Connexion
Typologie A
Typologie B
Phase
Marron
Marron
Neutre
Bleu clair
Bleu clair
Terre (PE)
Jaune/Vert
Vert
Typologie A : marchés européens ou assimilés.
Typologie B : marchés américain et canadien ou assimilés.
Tableau 3
L’appareil doit être connecté à un interrupteur principal qui interrompt tous les pôles d’alimentation. Quand l’interrupteur se trouve en position
ouverte, la distance de séparation entre chaque contact doit respecter ce qui est indiqué dans le Tableau 4.
Distance minimale entre les contacts de l’interrupteur d’alimentation
Alimentation [V]
≤127
>127 et ≤240
Distance minimale [mm]
>1,7
>3
Tableau 4
3.2 Configuration de l’inverseur intégré
Le système est configuré par le constructeur de façon à satisfaire la plupart des cas d’installation à fonctionnement sous pression constante. Les
principaux paramètres réglés en atelier sont les suivants:
• Point de consigne (valeur de la pression constante voulue): SP = 2.7 bar / 39 psi.
FRANÇAIS
