76

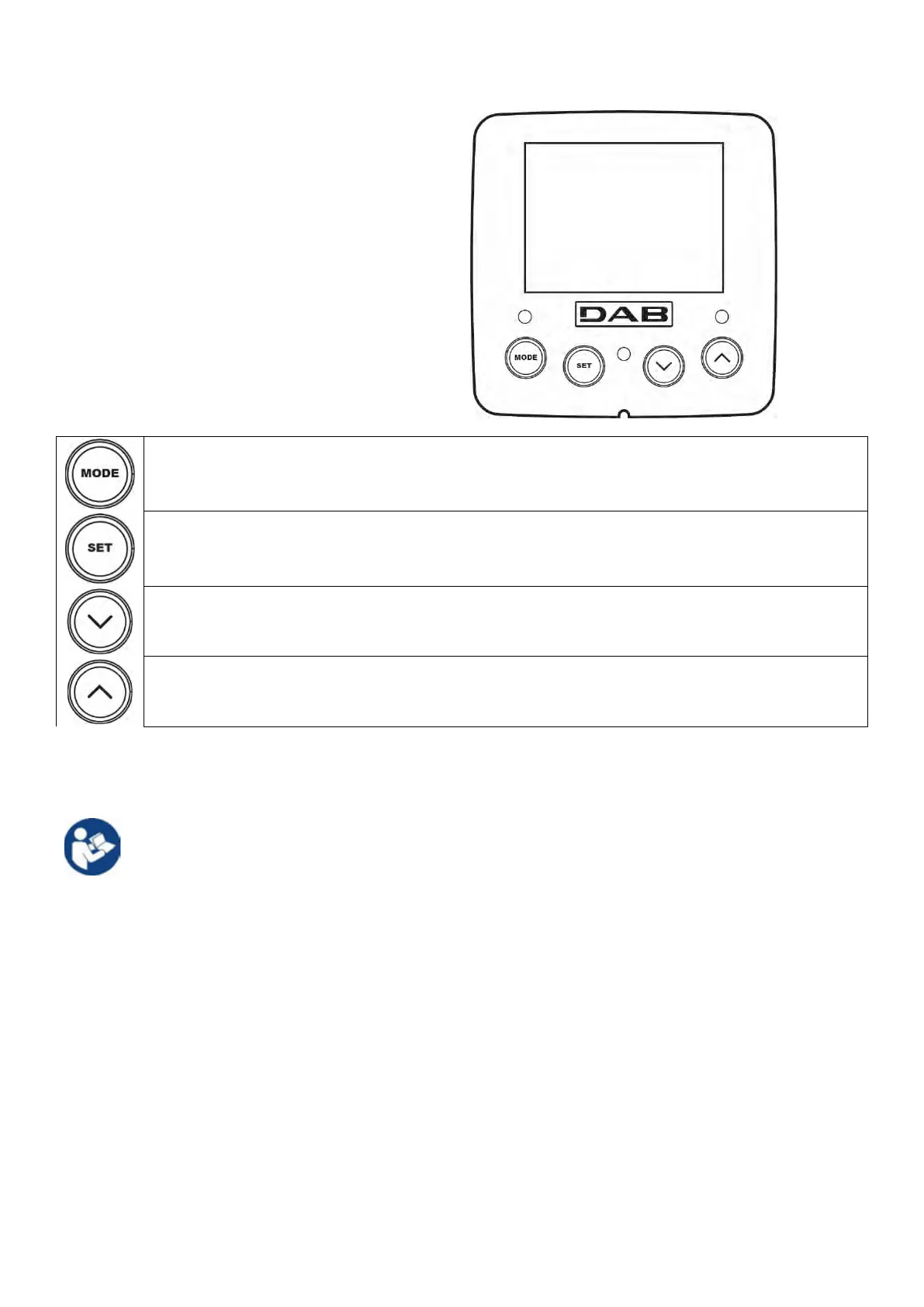

L’interface utilisateur est composée d’un petit clavier avec écran LCD
320x240 pixel et un DEL de signalisation POWER, COMM, ALARM,
comme l’illustre la Img.12.
L’écran affiche les valeurs et les états du dispositif, en indiquant la
fonctionnalité des différents paramètres.
Les fonctions des touches sont résumées dans le Tableau 5.
Image 12
La touche MODE permet de passer aux mentions suivantes du même menu. Une pression prolongée d’1 sec. au moins permet
de passer à la mention précédente du menu.
La touche SET permet de sortir du menu actuellement à l’écran.
Diminue le paramètre actuel (si un paramètre peut être modifié).
Augmente le paramètre actuel (si un paramètre peut être modifié).
Tableau 5
Une pression prolongée sur la touche « ˄ » ou sur la touche « ˅ » permet d’augmenter/diminuer automatiquement le paramètre sélectionné.
Après 3 secondes de pression de la touche « ˄ » ou de la touche « ˅ » la vitesse d’augmentation/diminution automatique augmente.
Lorsque la touche ˄ ou la touche ˅ sont appuyées, la valeur sélectionnée est modifiée et sauvegardée immédiatement dans la
mémoire permanente (EEprom). Si la machine est éteinte, même accidentellement, durant cette phase, le paramètre qui vient
d’être réglé n’est pas perdu.
La touche SET sert uniquement à sortir du menu actuel, et elle n’est pas nécessaire pour sauvegarder les modifications apportées.
Certaines valeurs sont actionnées à la pression « SET» ou « MODE » uniquement dans certains cas décrits aux paragraphes
LED de signalisation
• Puissance
LED de couleur blanche. Allumé fixe dans la machine est alimentée. Clignotant quand la machine est désactivée.
• Alarme
LED de couleur rouge. Allumé fixe quand la machine est bloquée pour une erreur.
Menu
La structure complète de tous les menus et de toutes les mentions qui les composent est présentée dans le Tableau 7.
Accès aux menus
Le menu principal permet d’accéder aux différents menus de deux manières:
1. Accès direct avec combinaison de touches.
2. Accès par nom à l’aide du menu déroulant.
FRANÇAIS
