81
Indications dans la barre d’état au bas de chaque page
État moteur désactivé manuellement
Présence d'une erreur qui empêche de piloter l'électropompe
Signal d’alarme qui n’empêche pas le pilotage de l’électropompe
Tableau 12: Indications dans la barre d’état
Les autres pages du menu varient selon les fonctions associées et sont décrites successivement par type d'indication ou de réglage. Une fois
que vous êtes entré dans un menu, la partie inférieure de la page affiche toujours un résumé des principaux paramètres de fonctionnement (état
de fonctionnement ou défaut possible, vitesse mise en œuvre et pression).
Cela vous permet d'avoir une vue constante des paramètres fondamentaux de la machine.

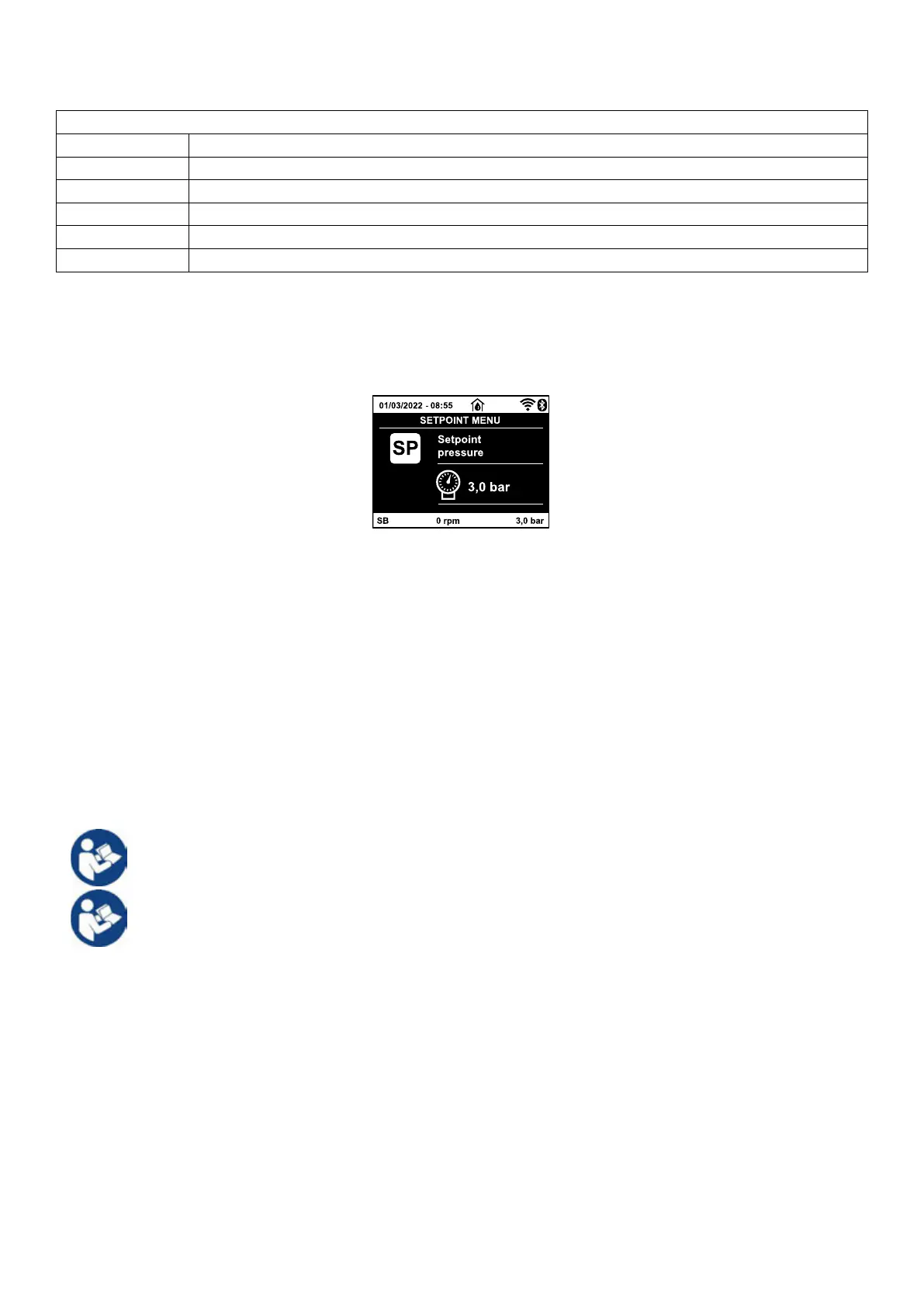

Image 16: Affichage d’un paramètre de menu
Dans les pages affichant les paramètres, peuvent apparaître : les valeurs numériques et les unités de mesure de l’élément en cours, les valeurs
d’autres paramètres liés au réglage de l’élément en cours, la barre graphique, les listes ; voir image 16.
4.5 - Blocage paramètres par mot de passe
Le dispositif comprend un système de protection par mot de passe Si un mot de passe est prévu, les paramètres du dispositif seront accessibles et
visibles, mais ils ne pourront pas être modifiés. Le système de gestion du mot de passe se trouve dans le menu « assistenza tecnica » (assistance
technique) et est géré à l’aide du paramètre PW.
4.6 - Habilitation et désactivation du moteur
Dans des conditions de fonctionnement normal, la pression et le relâchement des touches « ˄ » et « ˅ » comporte le blocage/déblocage du moteur
(également mémorisé suite à l’arrêt). Si une panne de l’alarme est présente, cette opération remet également l’alarme à zéro. Lorsque le moteur est
désactivé, cet état est indiqué par le DEL blanc clignotant. Cette commande peut être activée à partir de toutes les pages du menu, sauf RF et PW.
5. SIGNIFICATION DES DIFFÉRENTS PARAMÈTRES
L’inverseur fait travailler le système à pression constante. Ce réglage est apprécié si le circuit hydraulique en aval du système
est dûment dimensionné. Les installations effectuées avec des conduits de section trop petite introduisent des pertes de harge
que l’appareil ne peut pas compenser ; il en résulte que la pression est constante sur les capteurs, mais pas sur l’utilisateur.
Les installations excessivement déformables peuvent provoquer des oscillations ; dans ce cas, le problème peut être résolu en
agissant sur les paramètres de contrôle « GP » et « GI » (voir parag. 5.6.3 - GP : Coefficient de gain proportionnel et 5.6.4 -
GI : Coefficient de gain intégral).
5.1 Menu Utilisateur
Depuis le menu principal, appuyer sur la touche MODE (ou utiliser le menu de sélection, puis appuyer sur ˄ ou ˅ ), pour accéder au MENU
UTILISATEUR. Dans le menu, la touche MODE permet de faire défiler les différentes pages du menu. Les valeurs affichées sont les suivantes.
5.1.1 – État
Affiche l’état de la pompe.
5.1.2 - RS: Affiche l’état de la pompe
Vitesse de rotation du moteur, en rpm.
5.1.3 - VP: Affichage de la pression
Pression de l’installation mesurée en [bar] ou [psi] en fonction de l’unité de mesure paramétrée.
FRANÇAIS
