取り付けガイド 4-7

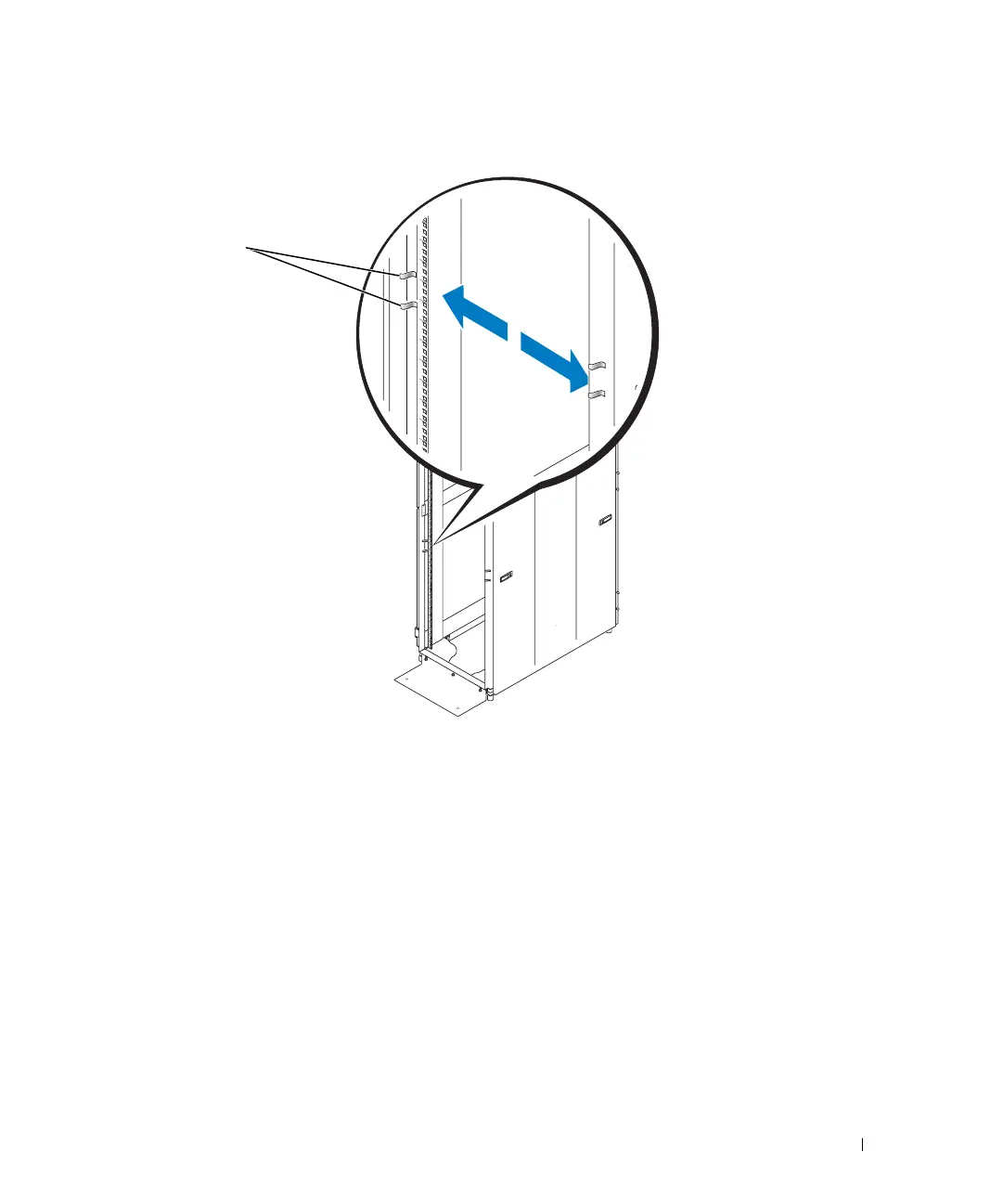

図 4-3. 垂直レールの印付け
RapidRails スライドアセンブリの取り付け
1
ラックキャビネットの正面で、
2
個の
RapidRails
スライドアセンブリのいずれ
かを持ち、ラックに付けた印やテープの間のスペースに収まるように取り付けブ
ランケットのフランジをセットします。図
4-4
を参照してください。
スライドアセンブリの前部取り付けブラケットフランジの取り付けフックが、垂
直レールに付けた印の間の一番上の穴に入っていることを確認します。
2
スライドアセンブリを前面側に押して取り付けフックを垂直レールの角形の穴
にそれぞれ挿入し、取り付けブラケットのフランジを下に押して取り付けフック
を正方形の穴にはめ込みます。完全にはまると、プッシュボタンがカチッと飛び
出します。図
4-4
を参照してください。
垂直レールに
付けたテープ
