4-8 取り付けガイド
www.dell.com | support.dell.com

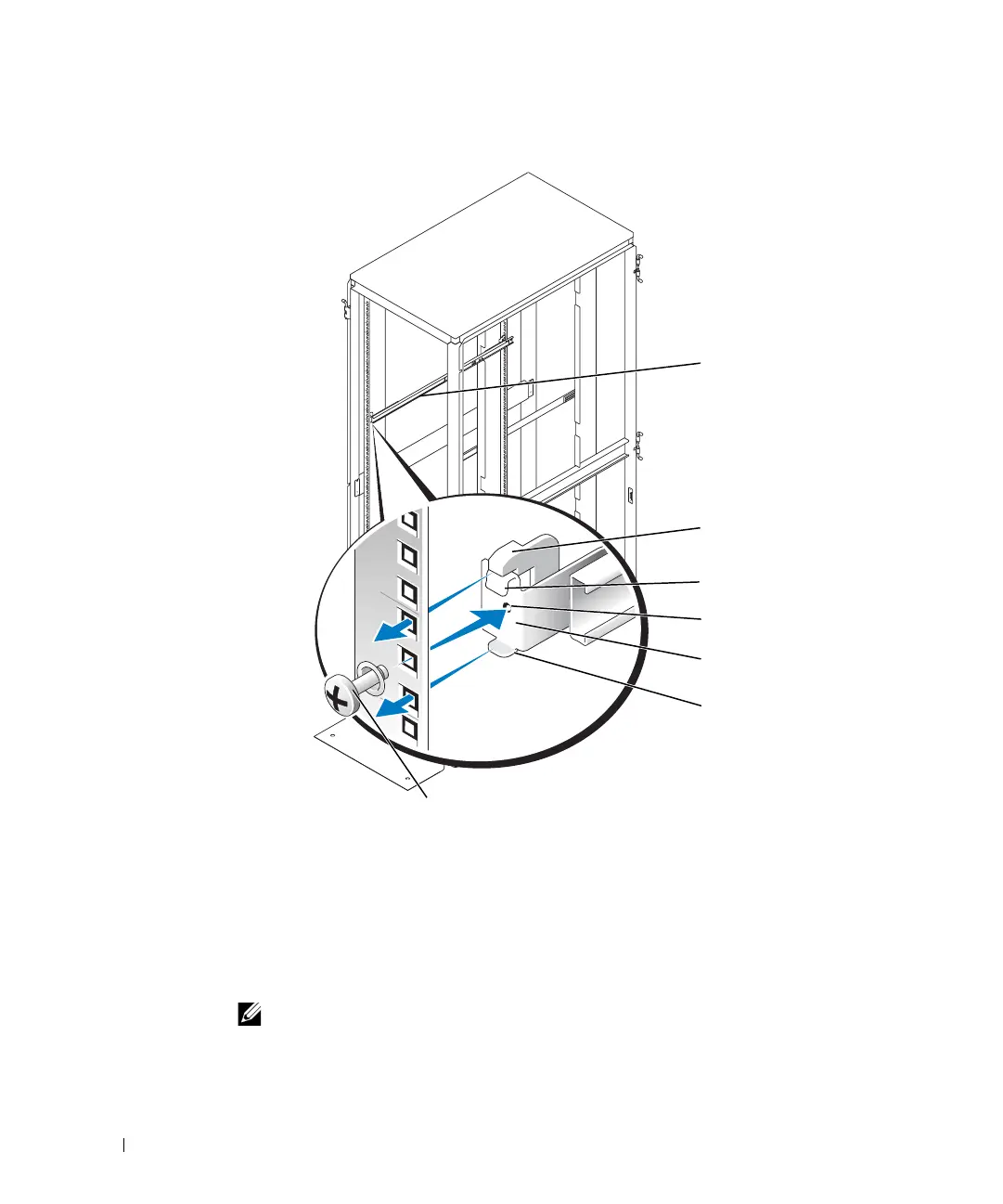

図 4-4. RapidRails スライドアセンブリの取り付け
3
キャビネットの背面で、取り付けブラケットのフランジを後ろに引いて、取り付
けフックを対応する角型の穴に差し込み、次に取り付けブラケットのフランジを
下に押して取り付けフックを角型の穴に固定します。完全にはまると、プッシュ
ボタンがカチッと飛び出します。
4
ラックの反対側にあるもう
1
つのスライドアセンブリについて、手順
1
から手
順
3
までを繰り返します。
メモ：
左右の垂直レールで、取り付け用レールが同じ位置に取り付けられているこ
とを確認します。
ラック正面
スライドアセンブリ（2）
取り付けフック
押しボタン
取り付けブラケットの
フランジ
サポートタブ
オプションのネジ用の穴
10-32 x 0.5 インチフランジヘッドプラスネジとセンタリング
ワッシャー（スライドアセンブリにつき 2 組）、オプション
8x738jbk0.book Page 8 Monday, April 28, 2003 3:05 PM
