4.4. Résistance chauffante
La platine est équipée d’une résistance chauffante, cette fonction est fortement recommandée pour
les milieux humides ou les milieux ayant de forts changements de température provoquant des effets
de condensation.
Pour activer la résistance chauffante, une alimentation externe est nécessaire (24 à 37V continu ou
alternatif 35mA - non fournie).
(Voir aussi le schéma de câblage ci après)
!
4.5. Contact sec
Cette fonction est utilisée quand on veut récupérer un contact pour alimenter une camera de
surveillance, un lampe sur pupitre de contrôle, un éclairage, etc. Le contact se ferme quand la platine
est en fonction.
Les fonctions d’amplification « boostée », éclairage LED ainsi que la résistance
chauffante nécessitent une alimentation supplémentaire.
Au cas où l’on souhaiterait utiliser ces 2 fonctions, il suffit de prévoir une seule
alimentation dont les caractéristiques et le raccordement sont indiqués ci-
dessous.

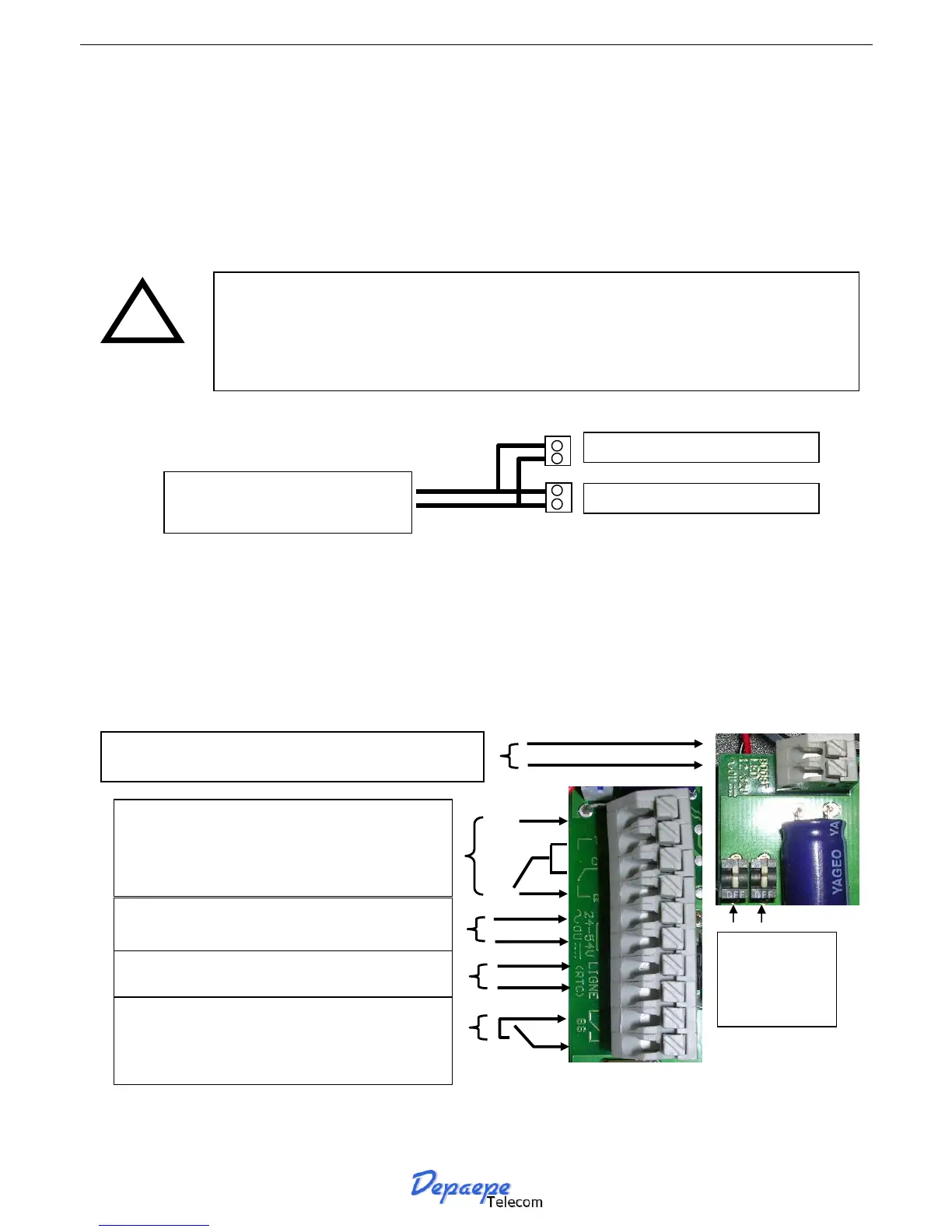

limentation BOOST & LED
Accès TRT3 (TNV-3) :
Alimentation 24 à 32V DC/AC
50Hz 250mA
Résistance chauffante
A) Accès TRT3 (TNV-3):Alimentation BOOST&LED
12 à 32V DC/AC 50 Hz 100mA.
B) Accès TRT3 (TNV-3): Commande de la
gâche Contact R/T
Pouvoir de coupure 60VA avec un courant
maximum de 2A
C) Accès TRT3 (TNV-3):Résistance
chauffante : 24 à 37V DC/AC 50Hz 35 mA
D) Accès TRT3 (TNV-3) RTC Ligne
téléphonique
E) Accès TRT3 (TNV-3): Contact sec T
Fermé pendant la prise de ligne
Pouvoir de coupure 50V DC/AC 50 Hz
100 mA
NO
NF
LED / BOOST
Interrupteur
d’activation
LED et BOOST
OFF : Désactivé
COM
