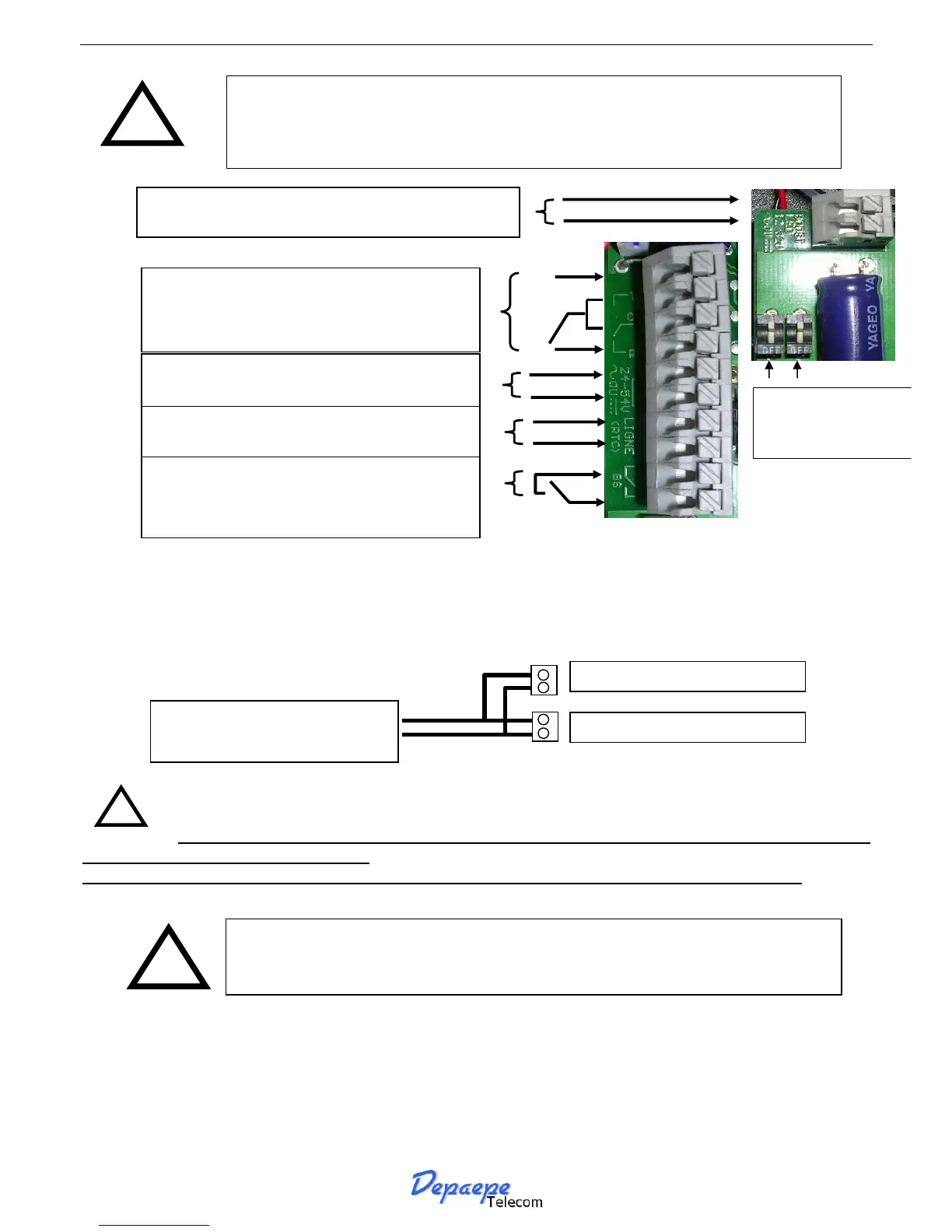

SecurAccess Compact – User Guide 7
!
Les fonctions d’éclairage, d’amplification « boostée » ainsi que la résistance chauffante nécessitent
une alimentation supplémentaire. Les caractéristiques de courant d’alimentation sont précisées ci-
dessus.
Au cas où l’on souhaiterait utiliser ces 3 fonctions, il suffit de prévoir une seule alimentation dont les
caractéristiques et le raccordement sont indiqués ci-dessous.
!
A)B)C)D)E) Ces ports sont conçus pour être raccordés sur un réseau TRT3 (TNV-3) au
sens de la norme EN 60950-1 : 2006
……………………………………………………………………………………………………………
!
1.2. Plans de perçage
Voir pages suivantes.
Les boîtiers ont été percés à plusieurs endroits afin de permettre une
ventilation naturelle. Veiller à ne pas obturer ces trous de ventilation.
L’installation, le raccordement et la configuration doivent être effectués par
du personnel qualifié (installateur, électricien, …). Toutes les opérations
nécessitant une ouverture de l’appareil doivent s’effectuer en prenant toutes
les précautions nécessaires pour éviter les chocs électriques.
A
limentation BOOST & LED
Accès TRT3 (TNV-3) :
Alimentation 24 à 32V DC/AC
50Hz 250mA
Résistance chauffante
A) Accès TRT3 (TNV-3):Alimentation BOOST&LED
12 à 32V DC/AC 50 Hz 100mA.
B) Accès TRT3 (TNV-3): Commande de la
gâche : Contact R/T
Pouvoir de coupure 60VA avec 2A maximum.
C) Accès TRT3 (TNV-3):Résistance
chauffante : 24 à 37V DC/AC 50Hz 35mA
D) Accès TRT3 (TNV-3) RTC Ligne
téléphonique
E) Accès TRT3 (TNV-3): Contact sec Fermé
pendant la prise de ligne
Pouvoir de coupure 50V DC/AC 50 Hz
100 mA
T
R
LED / BOOST
Interrupteur d’activation
LED et BOOST
OFF : Désactivé
COM
