SecurAccess Compact – User Guide 6

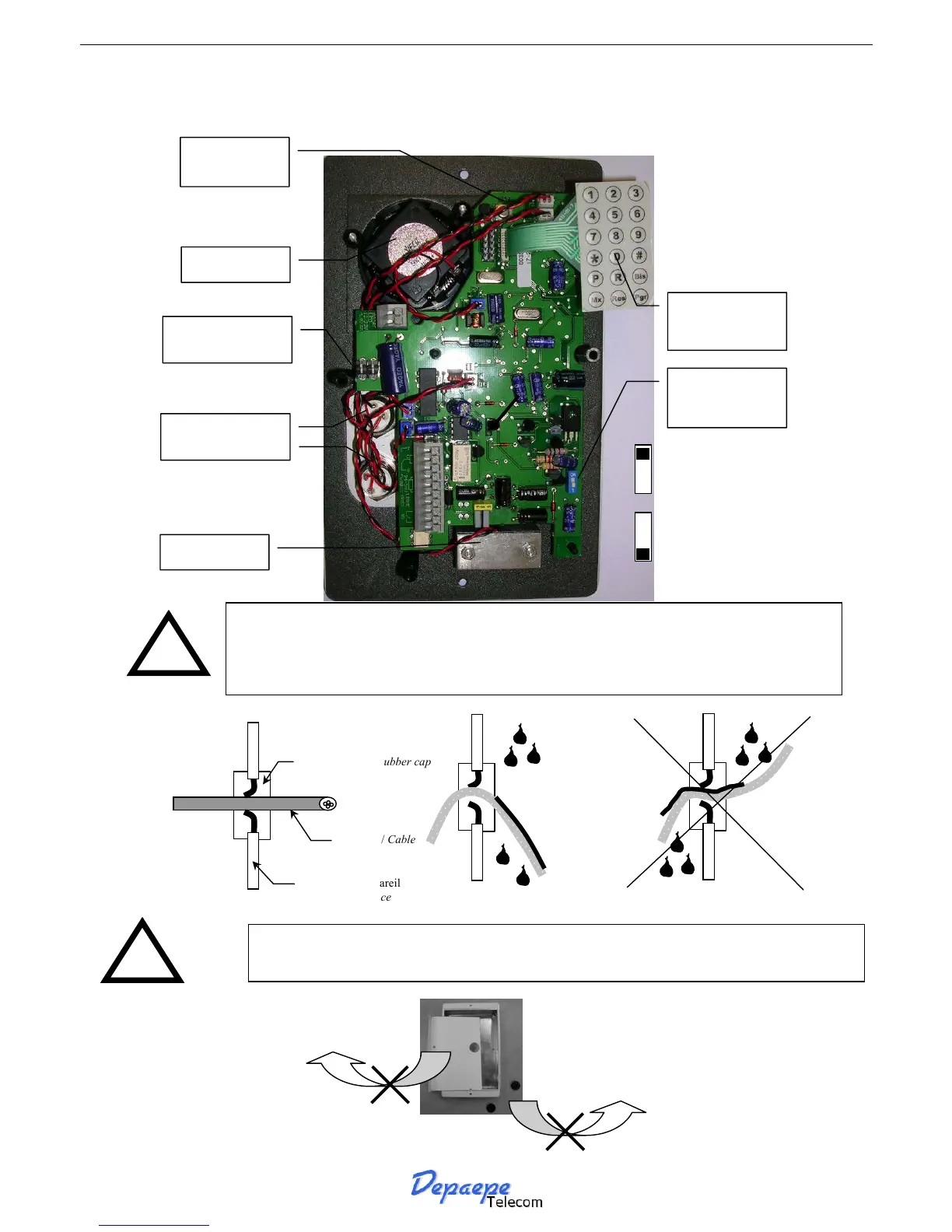

1.1. Raccordement et installation
!
!
Passe-câble / Rubber cap
Paroi de l’appareil
Housing surface
Câble / Cable
Intérieur/Inside
Extérieur/Outside
Bon/Good
Intérieur/Inside
Extérieur/Outside
Mauvais/Bad
Afin d’obtenir la meilleure étanchéité souhaitée :
percer les passes-câbles avec une dimension inférieure à celle du câble,
orienter la sortie du câble vers le bas afin de ne pas favoriser le stockage et
l’écoulement d ‘eau à l’intérieur du produit.
Haut-parleur
Microphone
Boutons d’appel
M1 et M2
Remise à zéro
RAZ (Reset)
Clavier de
programmation
Shunt de la
régulation de
couran
ON
OFF
Avec régulation de
courant ligne RTC
Afin de prévenir tout choc électrique, ne pas retirer les passes câbles et la
protection plastique à l’intérieur du boîtier
Interupteur
LED / BOOST
