10 www.dimplex.com
Tornillo
Soporte para
alambre
permanente
Soporte
para el cable
eléctrico

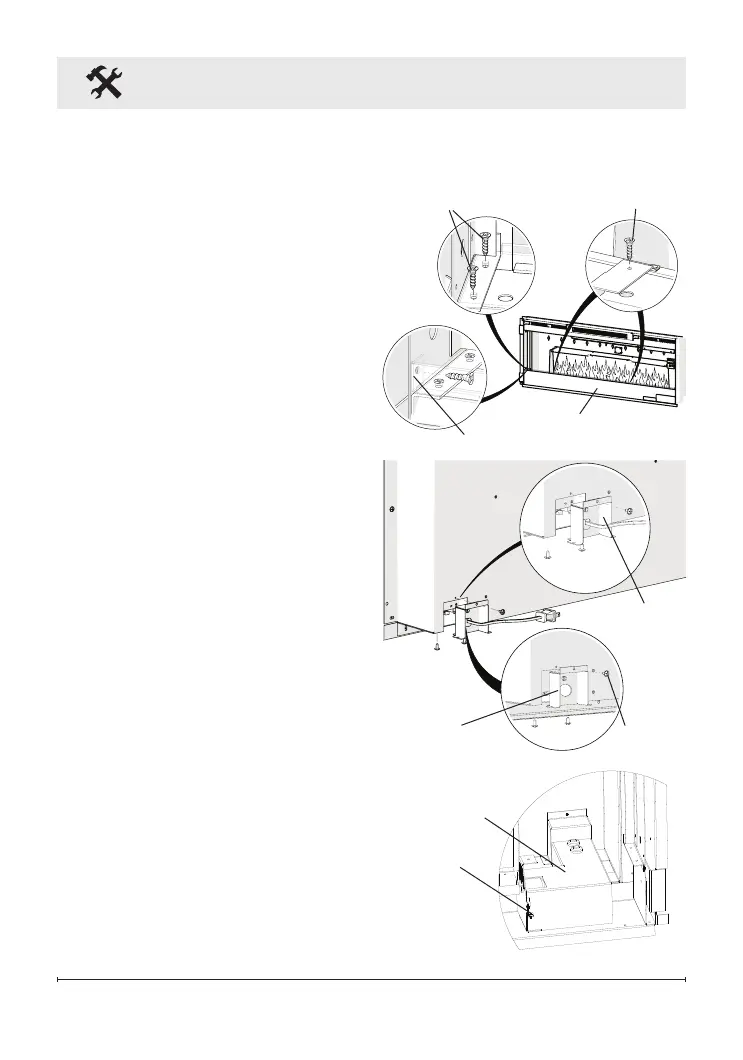

Figura 5
• Retire el cristal parcialmente
reejante de la chimenea.
2. Localice el cable de alimentación y
retire los 3 tornillos que conectan el
soporte para el cable eléctrico, uno
se encuentra en la parte posterior
de la unidad y los otros dos en la
parte inferior. (Figura 5)
3. Retire los 2 tornillos Phillips del
frente que sostienen las pestañas
del panel frontal. Incline el panel
hacia el frente y levántelo para
retirarlo. (Figura 4)
4. Retire los 4 tornillos que sostienen
la bandeja para medios acrílica
y los 2 tornillos que sostienen la
bandeja de metal de la unidad.
La bandeja de metal no se puede
retirar pero le permitirá ahora
retirar la caja de disyuntores.
5. Retire el tornillo Phillips para
liberar la tapa de la caja de
conexiones que está en la parte
inferior, en el costado derecho de
la chimenea (Figura 6).
6. Con cuidado, deslice la caja de
conexiones hacia la derecha para
liberar las lengüetas de retención,
los cables se alimentan a través
de los liberadores de tensión en la
tapa y están conectados.
7. Destornille los tres cables
conectores que se encuentran
dentro de la caja de conexiones y
sepárelos (Figura 7).
Instalación del calentador de aire
Figura 6
Caja de
conexiones
Tornillo
Panel delantero
Lengüetas del panel delantero (2)
Tornillos de la bandeja
de medios (4)
Tornillos bandeja
de metal (4)
Figura 4
