11

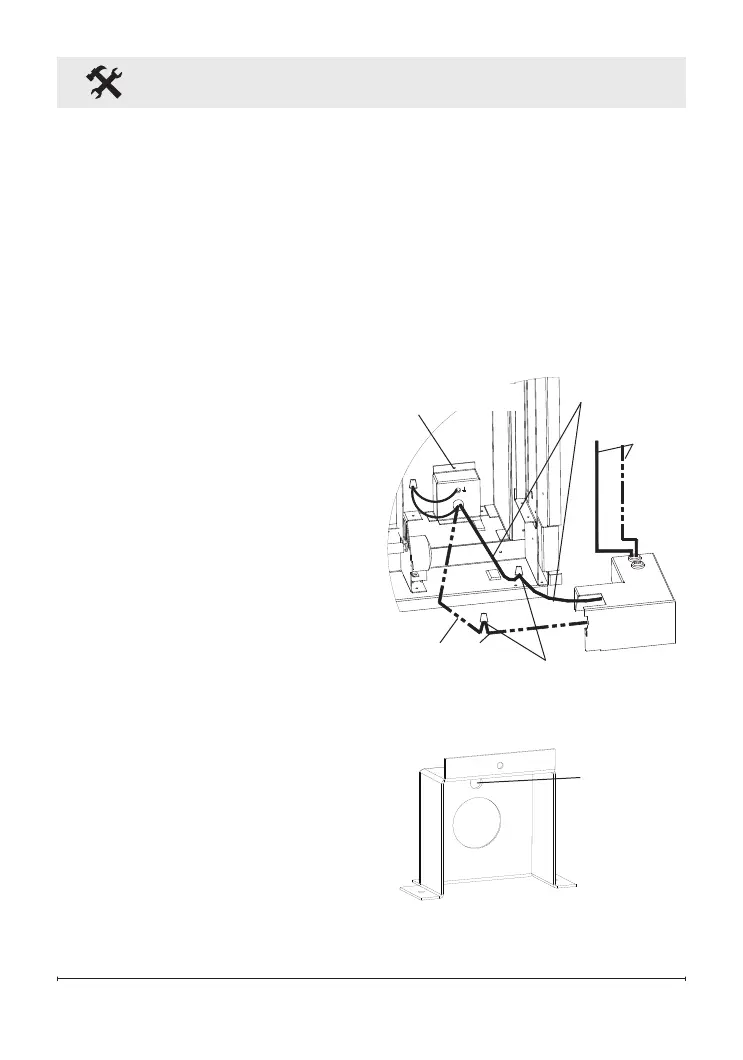

Figura 8
Agujero para
tornillo conex-
ión a tierra
8. Tire de la caja de conexiones y del
cable de alimentación del frente de
la chimenea.
9. Sustituya el soporte para el cable
eléctrico con el soporte para
alambre permanente (Figura 8) y
instálela utilizando los tornillos que
retiró en el paso 2.
10. Deje mínimo 3 pulgadas (7.6
cm) de holgura, dirija los cables
de la toma de corriente por el
oricio en el soporte para alambre
permanente y asegure con una
abrazadera (no incluida).
11. Conecte el cable negro (vivo)
proveniente de la unidad al cable
negro del suministro eléctrico
usando uno de los cables
conectores que quitó en el paso 5
(Figura 7).
12. Conecte el cable negro acanalado
(neutro) y el cable del efecto de
llama blanco de la unidad al cable
blanco del suministro eléctrico
usando el segundo cable conector
del paso 5 (Figura 7).
13. Inserte el cable de tierra color
verde a la tapa de conexión
alámbrica con el tornillo de tierra
suministrado. Coloque el cable
entre el tornillo y la arandela y
apriete.
14. Coloque nuevamente la caja de
conexiones sobre los cables y
conectores e inserte en el chasis
de la chimenea con los tornillos
que quitó en el paso 3.
15. Con cuidado coloque nuevamente
el cristal parcialmente reejante en
la chimenea y sujételo bien con los
soportes de cristal y tornillos que
quitó en el paso 1.
16. Proceda a la instalación utilizando
el método de montaje deseado.
Instalación del calentador de aire
Figura 7
Cables a los
controles
Conectores de cables
Tornillo de la caja
de uniones
Cables negros
energizados
Cables neutros
