Kavion johtojen värit:
Y - keltainen;
R - punainen;
G - vihreä;
B - musta;
Bl - sininen;
W - valkoinen;
Gr - harmaa.

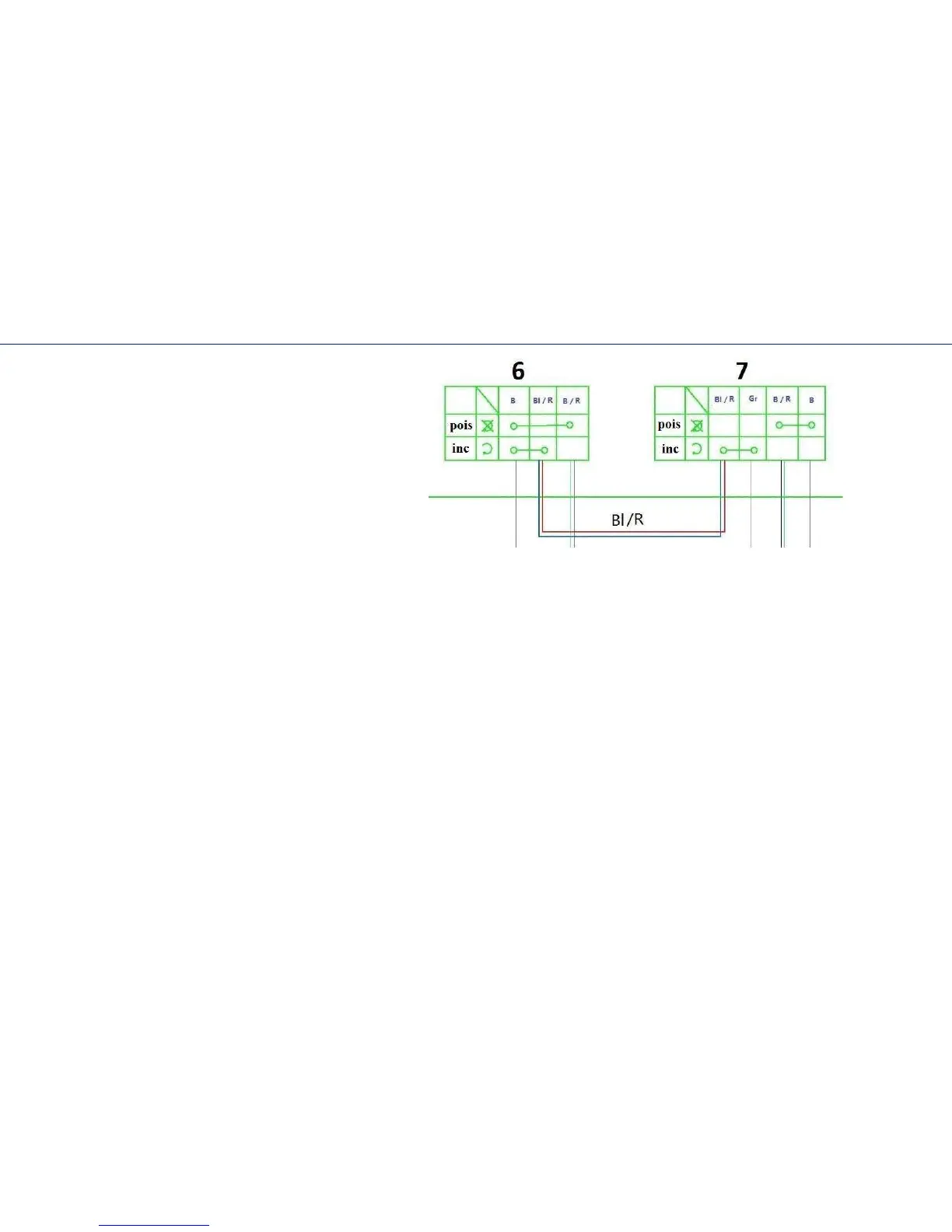

1) Sähköstartin nappi; 2) Starttimoottori; 3) Startin rele; 4) Akku 12V9Ah; 5) Sytytystulppa; 6) Sytytyksen hätäsammutin
(pidätinvipu, ohjaustangon katkaisimien oikea lohko); 7) Sytytyksen sammuttimen nappi (ohjaustangon katkaisimien vasen lohko)
8) Jännitteen säädin ja tasasuuntaaja; 9) Sähkösytytyslohko; 10) Päällä olevan vaihteen mittari; 11) Sulake; 12) Summeri; 13)
Puola; 14) Akun purkamista osoittava lamppu; 15) Neutraalin vaihteen päälle laittamista osoittava nappi; 16) Peruutusvaihteen
päälle laittamista osoittava lamppu; 17) Ilman lämpötilan mittari; 18) Nopeusmittari/kierrosmittari; 19) Perävalojen päälle
laittamista osoittava lamppu; 20) Lähivalon ja kaukovalon lamppu, H4 12V 35W (etuvalaistus); 21) Perävalojen lamppu, 12V3W;
22) Ympäristön lämpötilan mittari; 23) Jarruvivun mittari; 24) Perävalojen sytytyksen mittari; 25) Ohjaustangon katkaisimien vasen
lohko. Lähivalon ja kaukovalon katkaisin; 26) Kaasuttimen sisään päästävän diffusöörin lämmityslaite; 27) Kaasuttimen rikastin;
28) Nopeusmittari; 29) Ulkolaitteille tarkoitettu pistorasia, 12V; 30) Seisontavalon lamppu/ perävalot; 31) Ohjaustangon kahvojen
ja kaasun liipaisimen lämmitystilojen katkaisin; 32) Ohjaustangon kahvojen ja kaasun liipaisimen lämmityksen päälle laittamisen
lamppu; 33) Kaasun liipaisimen lämmitksen lämmittävä elementti; 34) Ohjaustangon vasemman ja oikean kahvojen lämmityksen
lämmitävä elementti; 35) Generaattori; 36) Sytytystulppa.
