Färgerna på ledningarna i schemat:
Y – gul;
R – röd;
G – grön;
B – svart;
Bl – blå;
W – vit;
Gr– grå.

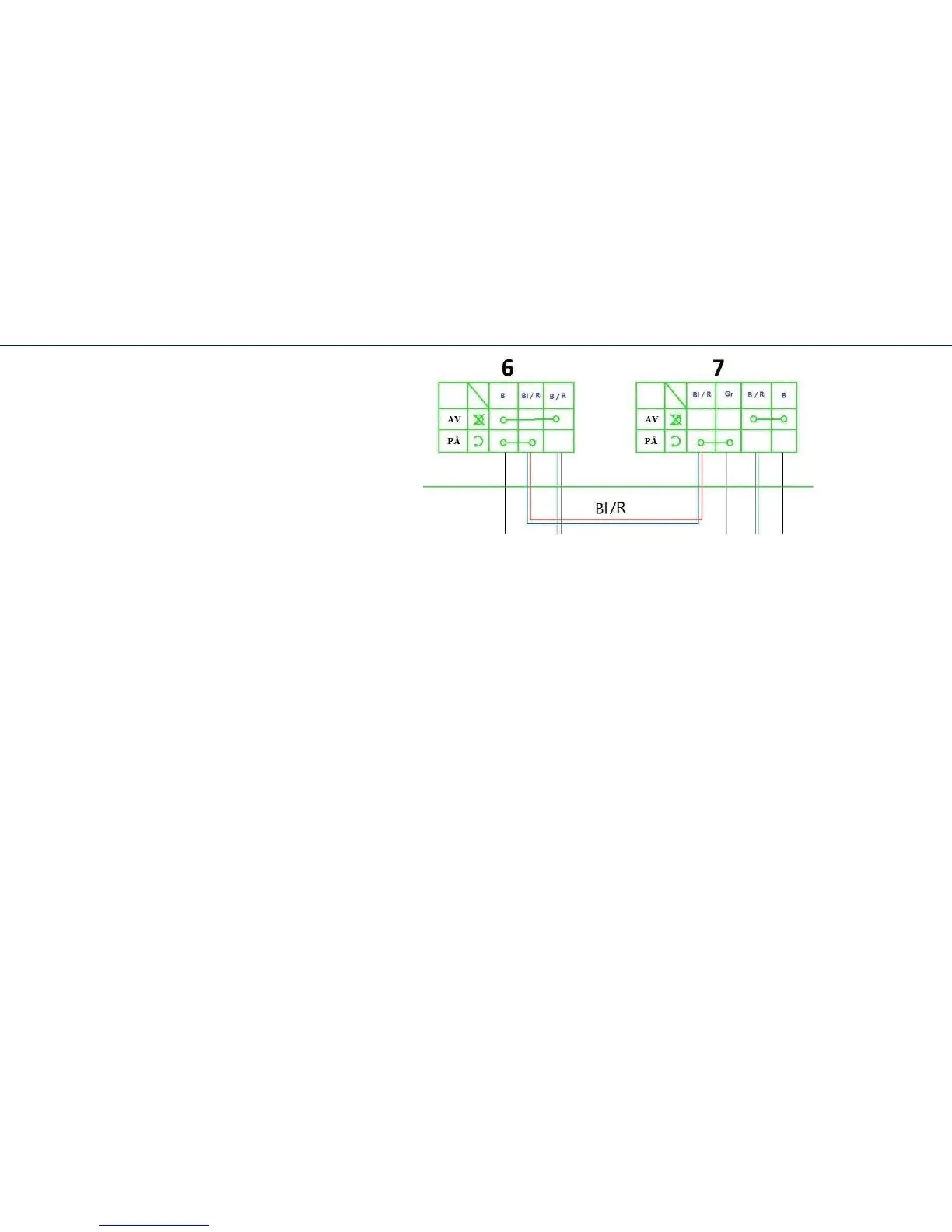

1) Knappen för den elektriska startern, 2) Starter; 3) Startrelä; 4) Batteri 12V9Ah; 5) Tändningslås; 6) Nödstoppsknapp (kryssrutan
till höger styrväxlar); 7) Tändningsknappen (vänster block av strömbrytare); 8) Regulator-likriktare spänning; 9) Elektronisk
tändenhet; 10) Växelsensor; 11) Säkring; 12) Summer; 13) Tändspolen; 14) Lampan för batteriladdning; 15) Kontrollampan för
neutrala staten; 16) Lampan backväxel; 17) Lufttemperaturgivare; 18) Hastighetsmätare / varvräknare; 19) Kontrollampa för
strålkastare; 20) Halvljus / helljus strålkastare, H4 12V 35W (huvud belysning); 21) sido strålkastare, 12V3W; 22)
Omgivningstemperaturgivare; 23) Sensorbromshandtaget; 24) Dimensionella ljussensor; 25) Vänstra styromkopplingsenheten.
Omkopplare mellan halvljus/helljus; 26) Bakre tilluftsdon av förgasare; 27) Värmare av förgasare; 28) Hastighetssensorn; 29)
Uttaget för anslutning av externa enheter, 12V; 30) Lampan för stoppljus/bak dimension; 31) Lägesomkopplare för uppvärmning av
styret och gasreglaget; 32) Indikatorlampan för uppvärmning av styret och gasreglaget; 33) Värmeelementet för uppvärmning av
gasreglaget; 34) Värmeelementet för upphettning av vänster och höger handtag; 35) generator; 36) Tändstift.
