Dolmar MS-27 U - Установка Рукоятки

135
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением любых операций с бензокосой
обязательно выключите двигатель и отсоедините
провод от свечи зажигания. Обязательно надевайте
защитные перчатки!
ПРЕДУПРЕЖДЕНИЕ: Перед началом работы убедитесь, что сборка
бензокосы произведена полностью.

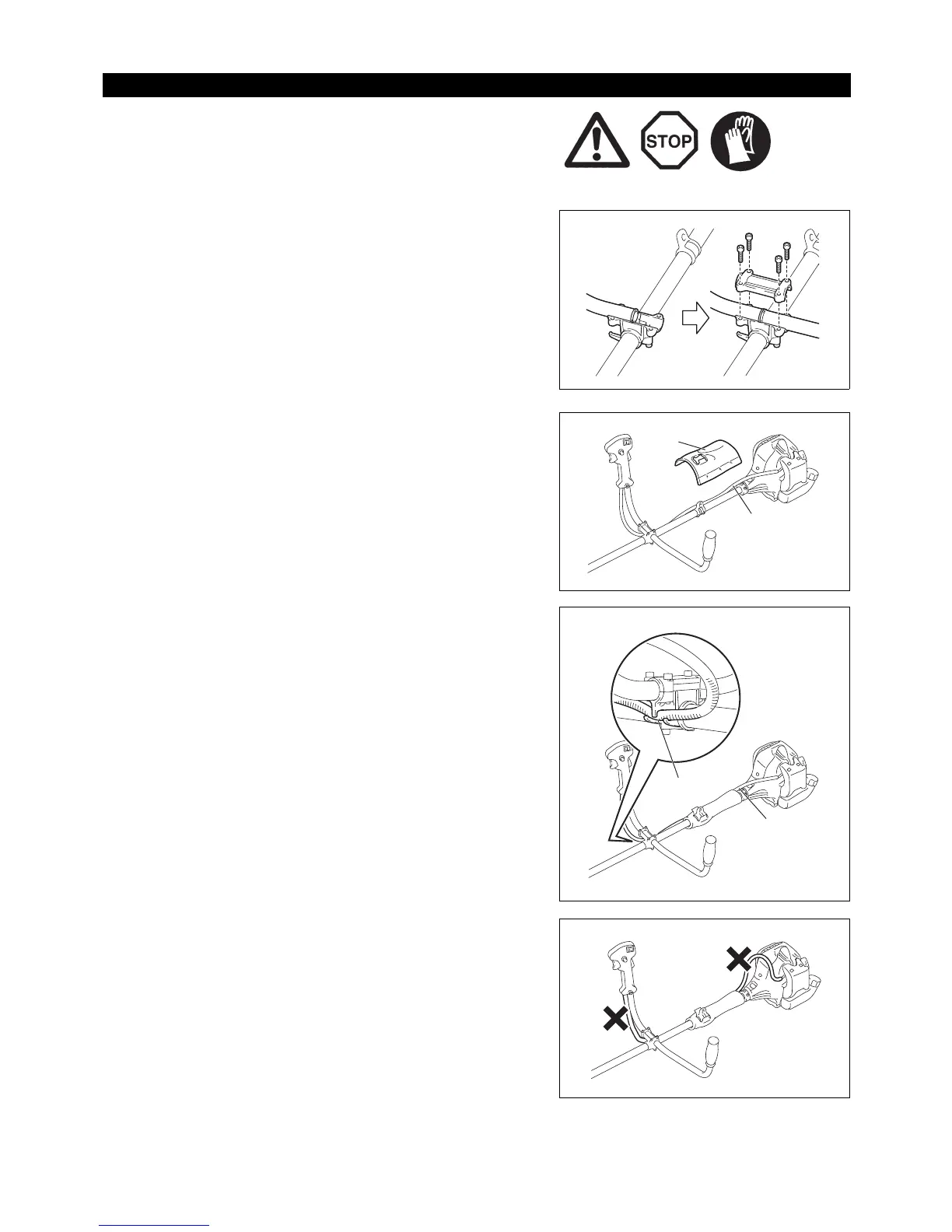

Для моделей с U-образной рукояткой
– Установите две рукоятки на держатель. Рычаг управления должен
находиться справа (если смотреть в направлении режущего
инструмента).
– Установите концы рукоятки в паз на держателе и закрепите хомутом.
Слегка затяните четырьмя болтами для регулировки.
– Отрегулируйте угол рукояток, после чего равномерно затяните все болты
с помощью шестигранного ключа.
– Установите трос дроссельной заслонки (1) со ст
ороны рычага
управ
ления валом. Оберните поясной накладкой (2).
– Вставьте трос дроссельной заслонки (1) в Т-образный паз (3) держателя
рукоятки.
– Убедитесь, что трос дроссельной заслонки расположен, как показано.
– Поработайте рычагом управления и убедитесь, что он перемещается
плавно.
ПРЕДУПРЕЖДЕНИЕ: Не располагайте трос дроссельной заслонки, как
показано. В противном случае изогнутый трос может
прив
ести к увеличению холостых оборотов -
неуправляемое пильное полотно может стать
причиной травмы.
Установка рукоятки
MS-27 U
L
R
(1)
MS-27 U
(2)
MS-27 U
(3)
(1)
MS-27 U
