Dolmar MS-27 U - Roktura Piestiprināšana

81
UZMANĪBU: Pirms veikt jebkādu darbu krūmgriezim vienmēr izslēdziet dzinēju
un no aizdedzes sveces izvelciet aizdedzes sveces savienotāju.
Vienmēr valkājiet aizsargcimdus!
UZMANĪBU: Krūmgriezi iedarbiniet tikai tad, kad tā montāža ir pilnībā pabeigta.

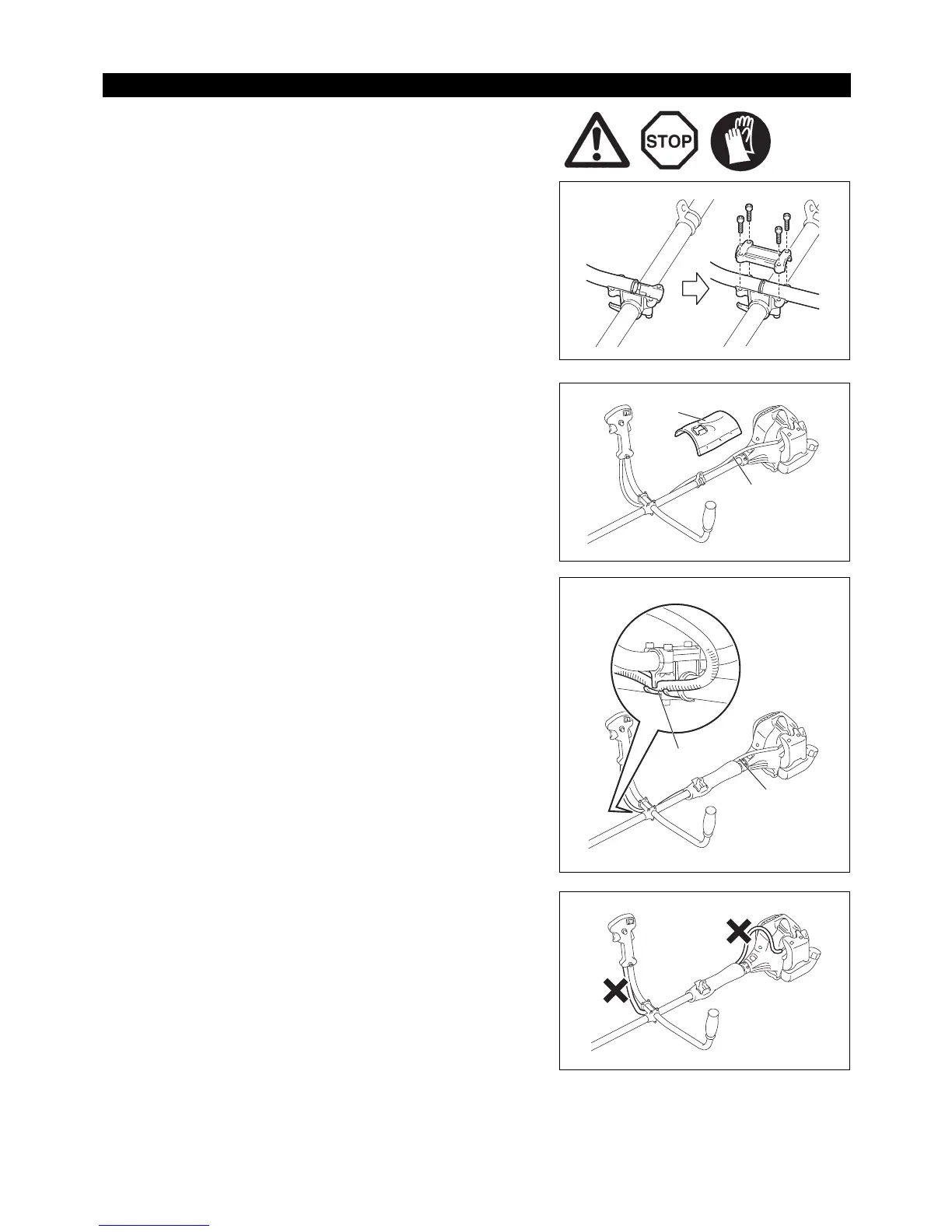

Modeļiem ar „U” veida rokturi
– Novietojiet abus rokturus uz roktura balsta. Attiecībā pret griezējinstrumentu
vadības svirai jāatrodas labajā pusē.
– Ievietojiet rokturu galus rievā, kas atrodas uz roktura balsta un virs tiem
piestipriniet skavu. Pirms regulēšanas rokturus viegli pieskrūvējiet ar četrām
skrūvēm.
– Noregulējiet rokturu leņķi un ar sešstūru atslēgu vienādi pieskrūvējiet visas
skrūves.
– Novietojiet droseles trosi (1) tajā vārpstas pusē, kurā atrodas vadības svira.
Pēc tam aptiniet polsterējumu (2).
– Ievietojiet droseles trosi (1) roktura balsta saspiedējatverē (3).
–Pārbaudiet, vai droseles trose ir novietota, kā redzams attēlā.
– Veiciet manipulāciju ar vadības sviru un pārbaudiet, vai tā brīvi virzās.
UZMANĪBU: Nenovietojiet droseles trosi, kā redzams attēlā. Citādi izliektā tr
ose
var izraisīt lielu tukšgaitas ātrumu, un nekontrolējams asmens var
izraisīt ievainojumus.
Roktura piestiprināšana
MS-27 U
L
R
(1)
MS-27 U
(2)
MS-27 U
(3)
(1)
MS-27 U
