65

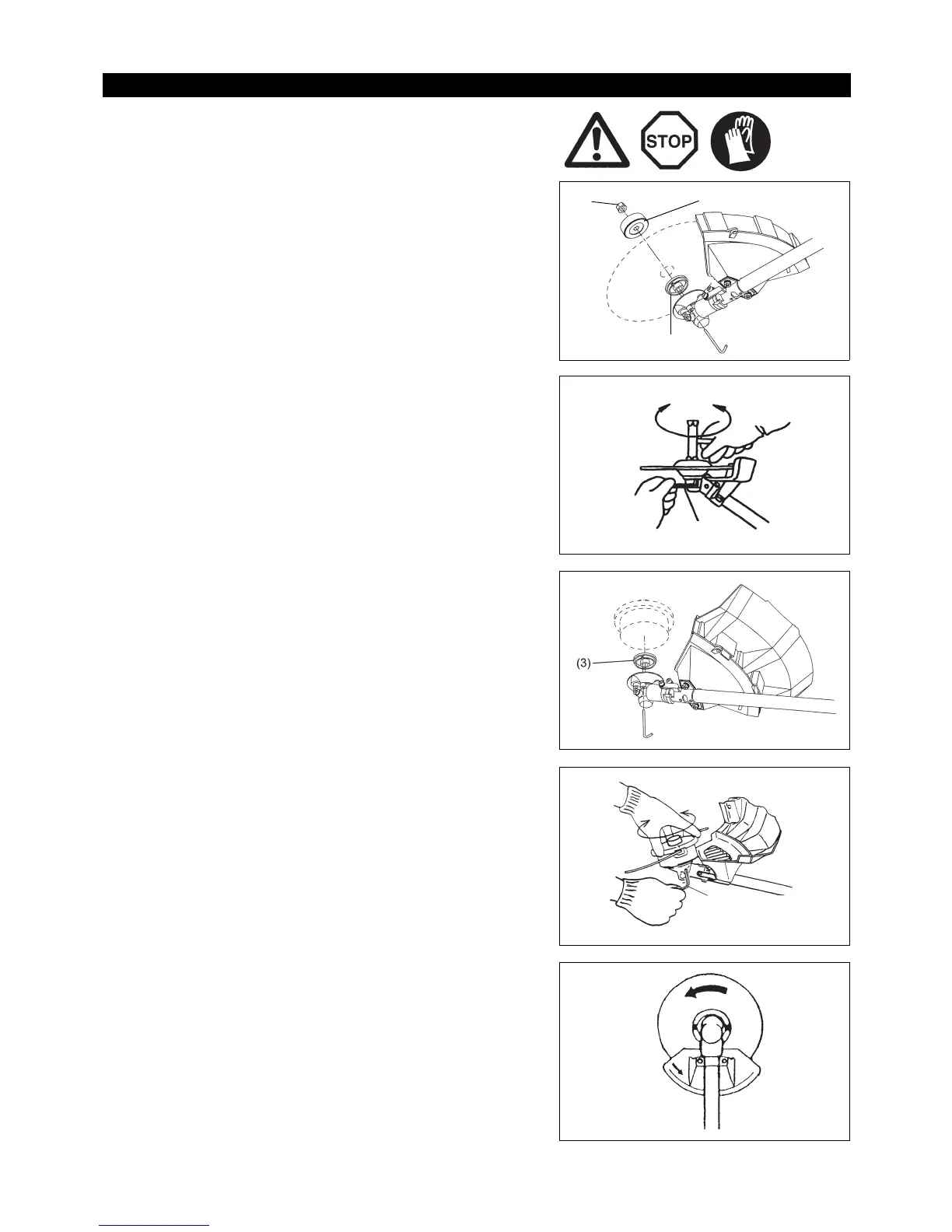

Leikkuuterä tai nailonsiimapää on helppo vaihtaa, kun laite ensin käännetään
ylösalaisin.
– Aseta kuusioavain hammasrattaiston kotelossa olevaan koloon ja kierrä
vasta-aluslevyä (3), kunnes se lukkiutuu kuusioavaimeen.
– Löysää mutteria/jousialuslevyä (1) (vasenkätinen kierre) istukka-avaimella ja
irrota mutteri/jousialuslevy (1) ja kiristysaluslevy (2).
Kuusioavain yhä paikallaan
– Kiinnitä leikkuuterä akseliin niin, että vasta-aluslevy (3) asettuu leikkuuterän
tangonreikään. Aseta kiristysaluslevy (2) paikalleen ja kiristä leikkuuterä
mutterilla/jousialuslevyllä (1).
[Kiristysmomentti: 13 - 23 N-m]
HUOMAUTUS: Käytä aina suojakäsineitä, kun käsittelet leikkuuterää.
HUOMAUTUS: Leikkuuterän kiinnitysmutteri (jousialuslevyllinen) on kuluva osa.
Jos jousialuslevyssä näkyy kulumisen tai vääntymisen
merkkejä, vaihda mutteri.
HUOMAUTUS: Nailonsiimapään kiinnittämiseen ei tarvita kiristysaluslevyä (2) ja
mutteria/jousialuslevyä (1). Nailonsiimapään tulee asettua
vasta-aluslevyn (3) päälle.
– Kierrä nailonsiimapää kiinni akseliin.
– Varmista, että terä pyörii vastapäivään.
Leikkuuterän ja nailonsiimapään kiinnittäminen
