Dolmar MS-27 U - Установка Ножа;Нейлоновой Режущей Головки

137
Нож или нейлоновая режущая головка легко заменяются. Для этого
переверните устройство.
– Вставьте шестигранный ключ через отверстие картера редуктора и
поверните опорную шайбу (3) до фиксации.
– Ослабьте гайку/гроверную шайбу (1) (левая резьба) торцевым ключом и
снимите гайку/гроверную шайбу (1) и прижимную шайбу (2).
С вставленным шестигранным ключом
– Установите нож на вал так, чтобы направляющая опорной шайбы (3)
совпала с отверстием шпинделя в ноже. Установите прижимную шайбу
(2) и закрепите нож гайкой/гроверной шайбой (1).
[Усилие затяжки: 13-23 Нм]
ПРИМЕЧАНИЕ: При обращении с ножом обязательно надевайте защитные
перчатки.
ПРИМЕЧАНИЕ: Гайка крепления ножа (с гроверной шайбой) относится к
расходным материалам. Если на гроверной шайбе
появят
ся признаки износа или деформации, замените
гайку.
ПРИМЕЧАНИЕ: Прижимная шайба (2) и гайка/гроверная шайба (1) для
установки нейлоновой режущей головки не нужны.
Нейлоновая головка устанавливается поверх опорной
шайбы (3).
– Навинтите нейлоновую режущую головку на вал.
– Убедитесь, что лезвие вращается против часовой стрелки.

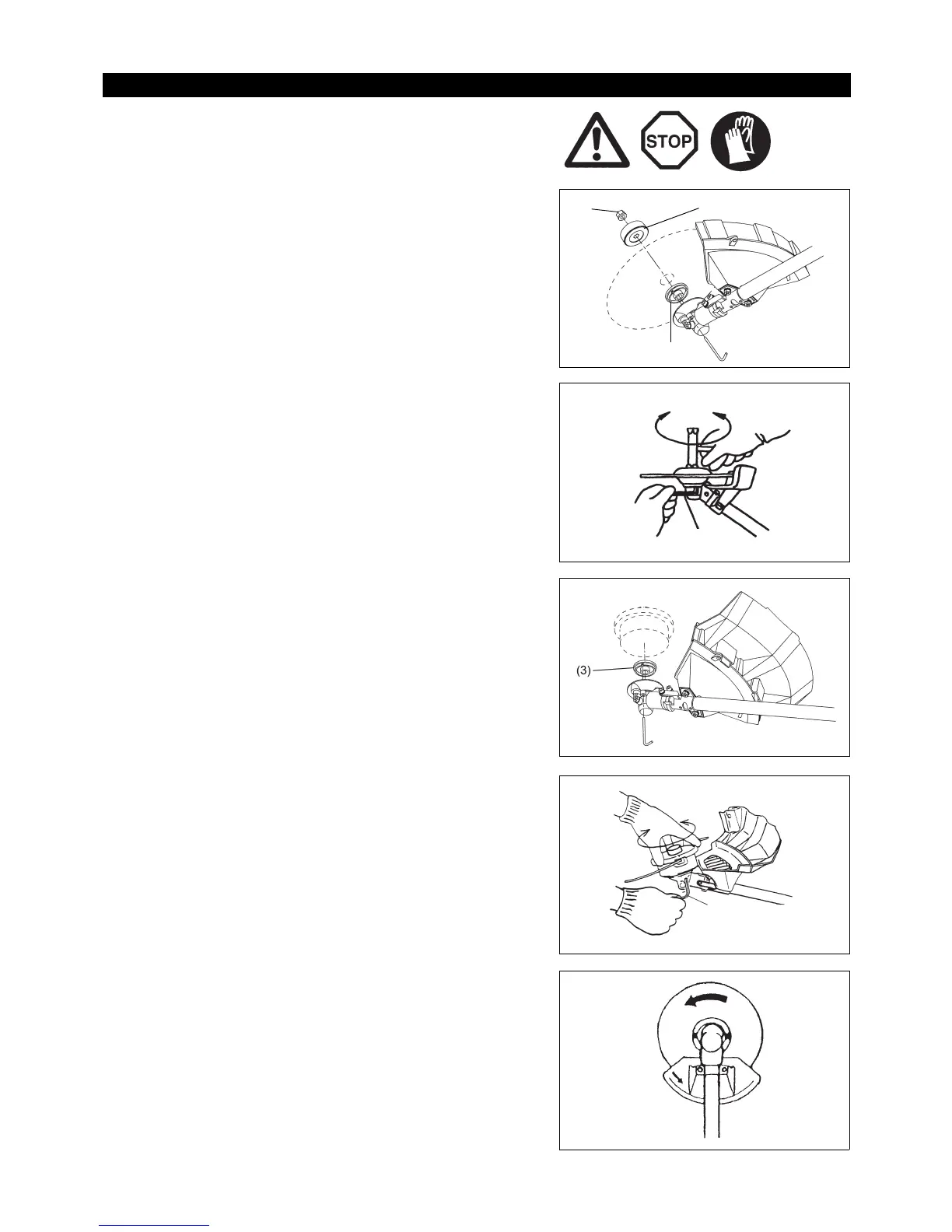

Установка ножа/нейлоновой режущей головки
(2)
(1)
(3)
Ослабить
Шестигранный ключ
Затянуть
Ослабить
Шестигранный ключ
Затянуть
Вращение
