Dolmar MS-27 U - Montering Av Slyklinga Eller Trimmerhuvud

29
Slyklingan eller trimmerhuvudet kan enkelt bytas ut genom att verktyget först
vänds upp-och-ner.
– För in insexnyckeln genom hålet i växellådan och rotera kontrabrickan (3) tills
den låses med insexnyckeln.
– Lossa muttern/fjäderbrickan (1) (vänstergängad) med hylsnyckeln och ta bort
muttern/fjäderbrickan (1) och spännbrickan (2).
Med insexnyckeln kvar på plats
– Montera slyklingan på skaftet så att kontrabrickans (3) styrkant sitter i
axelhålet på slyklingan. Montera spännbrickan (2) och lås slyklingan med
muttern/fjäderbrickan (1).
[Åtdragningsmoment: 13–23 Nm]
OBS: Bär alltid skyddshandskar när du hanterar slyklingan.
OBS: Muttern som fäster slyklingan (tillsammans med fjäderbrickan) är en
förbrukningsdel. Om fjäderbrickan uppvisar något tecken på slitning eller
deformation ska muttern bytas ut.
OBS: Spännbrickan (2) och muttern/fjäderbrickan (1) erfordras inte vid
montering av trimmerhuvudet. Trimmerhuvudet ska ligga ovanpå
kontrabrickan (3).
– Skruva på trimmerhuvudet på skaftet.
– Kontroller att klingan roterar moturs.

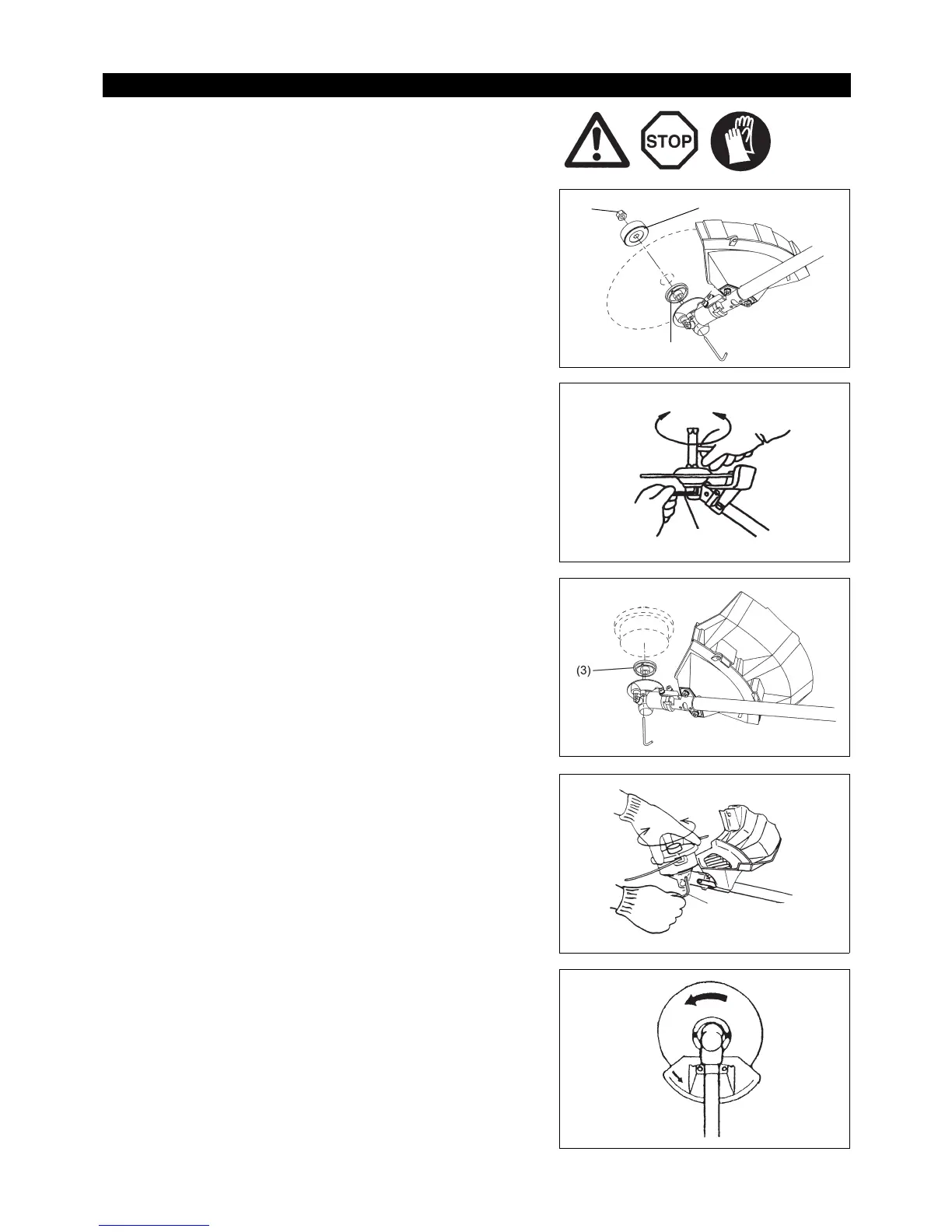

Montering av slyklinga eller trimmerhuvud
(2)
(1)
(3)
Lossa
Insexnyckel
Dra åt
Lossa
Insexnyckel
Dra åt
Rotation
