Dolmar MS-27 U - Kahvan Kiinnittäminen

63
HUOMIO: Moottori on sammutettava ja sytytystulpan johto irrotettava tulpasta
aina ennen raivaussahalle tehtäviä huoltotoimia. Käytä aina
suojakäsineitä.
HUOMIO: Varmista ennen raivaussahan käynnistämistä, ettei siitä puutu osia.

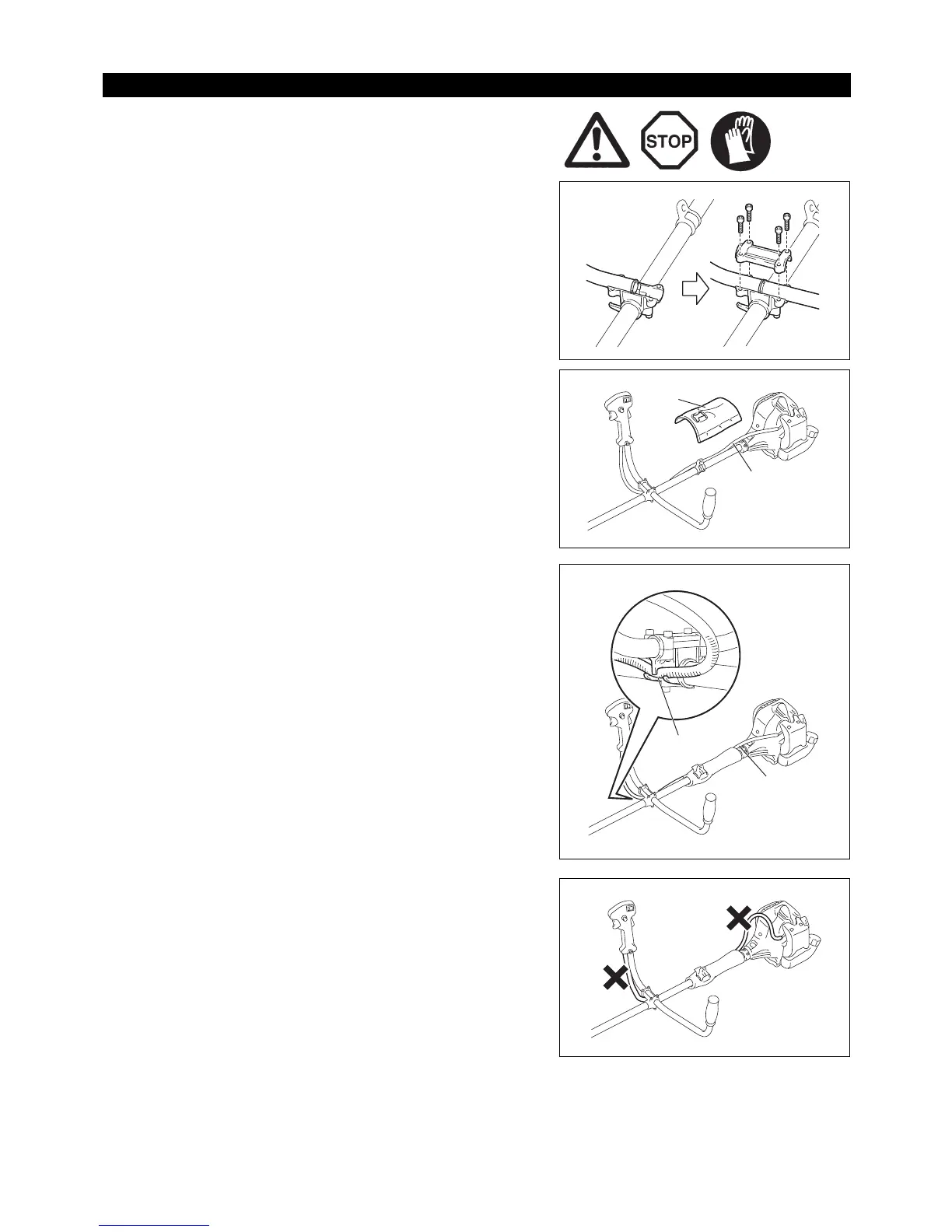

U-kahvalla varustetut mallit
– Aseta molemmat kahvat kahvan pitimeen. Säätövivun on oltava vasemmalla
puolella käyttäjän paikalta kohti leikkaustyökalua katsottuna.
– Aseta kahvojen päät kahvan pitimen uriin ja asenna niiden kiinnitin. Kiinnitä
neljä pulttia löysästi kahvojen säätöä varten.
– Säädä kahvojen kulmaa ja kiristä sitten kaikki pultit tasaisesti kuusioavaimella.
– Aseta kaasuvaijeri (1) varteen säätövivun puolelle. Kiinnitä sitten suojatyyny
(2) niiden ympärille.
– Aseta kaasuvaijeri (1) kahvan pitimessä olevaan uraan (3).
– Varmista, että kaasuvaijeri on asetettu kuvassa esitetyllä tavalla.
– Kokeile säätövipua ja varmista, että se liikkuu tasaisesti.
HUOMIO: Älä sijoita kaasuvaijeria kuvassa esitetyillä tavoilla. Jos
kaasuvaijerissa on jyrkkiä mutkia, joutokäyntinopeus saattaa
suurentua, jolloin terän hallitsematon pyörimisliike voi aiheuttaa
vammoja.
Kahvan kiinnittäminen
MS-27 U
L
R
(1)
MS-27 U
(2)
MS-27 U
(3)
(1)
MS-27 U
