3.8. Anschluss von thermischem Öl (nur mit thermischem Öl
betriebene Modelle)
Bei Installation eines Wäschetrockners mit einer Heizung, die mit thermischem Öl betrieben wird, müssen alle
gültigen Standardnormen eingehalten werden.
Der Anschluss des thermischen Öls an die Maschine erfolgt durch den Kunden an dem hierzu vorgesehenen
Anschluss mit Hilfe eines Ventils (werkseitig wird die Verwendung eines Drei-Wege-Ventils empfohlen, um die
Zirkulation des Öls in der Installation zu ermöglichen, sowie ein Bypass-Ventil zur Maschine, wenn keine
thermische Versorgung erforderlich ist).
Das Gerät gibt ein aktives Signal von 230 V aus, sobald die Ölzufuhr erforderlich ist.
Das Maß des Versorgungs- bzw. Abfuhrventils muss dem Druck, dem Durchfluss und der Temperatur der
Geräteanforderungen entsprechen. Der Durchmesser darf nicht kleiner als die Flansche am Einlass und Auslass
des Trockners ausfallen.
Wäschetrockner-Batterien in der Regel mit Thermofluidstrom zwischen Arbeiten die von 7 m
3
/h für das Modell
DTT/DTM-45 bis zu 10 m
3
/h für das Modell DTT/DTM-60 bzw. DTT/DTM-80 reichen. Die Einlasstemperatur
beträgt jeweils 175 ºC.
VORSICHT: AUSSCHLIESSLICH FÜR DEN JEWEILIGEN DURCHFLUSS UND DIE HERRSCHENDE
TEMPERATUR GEEIGNETE BAUTEILE VERWENDEN.
3.9. Einbau und Unterbringung der Batterien für Gas-, Dampf- und
Elektrobetrieb

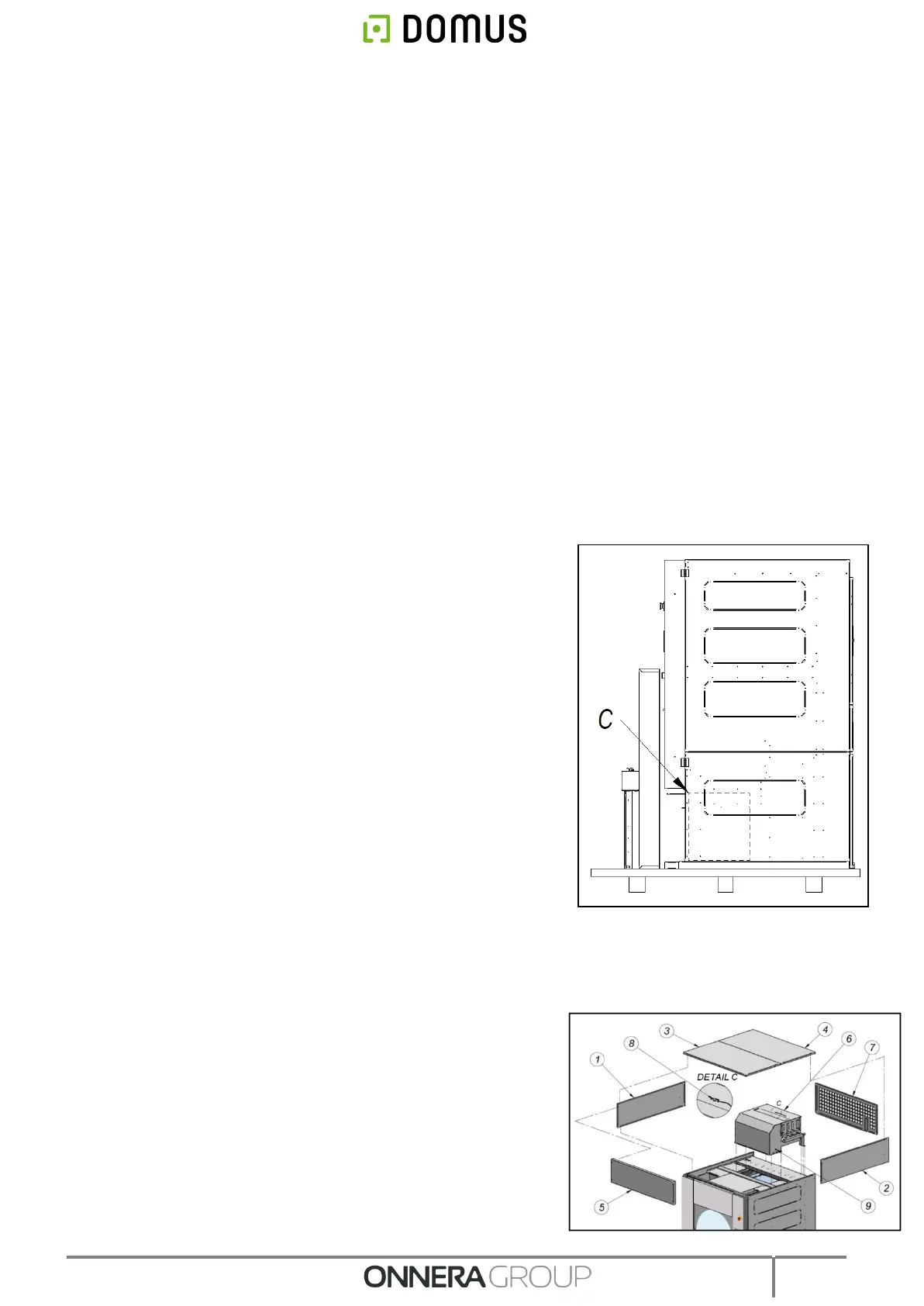

UNTERBRINGUNG DER HEIZBATTERIEN:
Die Heizbatterien sind bei Auslieferung nicht im Gerät
installiert und befinden sich im Geräteinneren.
Für den Zugang muss die Filterschublade geöffnet und die
untere Abdeckung entfernt werden. Dieser Schritt gilt für alle
Wäschetrockner DTT/DTM-60, DTT/DTM-80 und auch für die
elektrische Batterie der Modelle DTT/DTM-45 (siehe die
Stellung C in der Abbildung).
Beim DTT/DTM-80 befinden sich die Filterbaugruppe und die
obere Frontplatte im Inneren der Trommel. Bei den übrigen
Modellen befindet es sich an der Vorderseite der Maschine.
Prozess der Montage der Batterien:
Hinweis: In der Trommel befindet sich ein Kunststoffbeutel mit allen notwendigen Schraubartikeln.
Befolgen Sie die folgenden Schritte, um die Batterien entsprechend der Heizungsart einzulegen.
3.9.1. Einbauablauf der Batterie für Gasbetrieb:
1. Die zum Deckel gehörenden Teile 3 und 4 abbauen, um an die seitlichen
Abdeckungen 1 und 2, sowie die frontseitige Verkleidung 5 zu gelangen, die
sich im Geräteinneren befinden.
2. Die Batterie 6 im Sinne der Zeichnung einsetzen und mit den Schrauben
befestigen.
3. Die zum Thermostat gehörende Schutzhülle B durch die Durchführung
stecken A und zusammen mit der vormontierten Schelle an der Batterie
anbringen (siehe Abb. 1).
4. Die Seitenteile 1 und 2 mit den M5x10 Schrauben anbringen.
5. Die frontseitige Verkleidung 5 und die zum Deckel gehörenden Teile 3 und 4
mit den M5x40 Schrauben anbringen.
6. Den hinteren Deckel 7 mit den mitgelieferten Schrauben anbringen.
