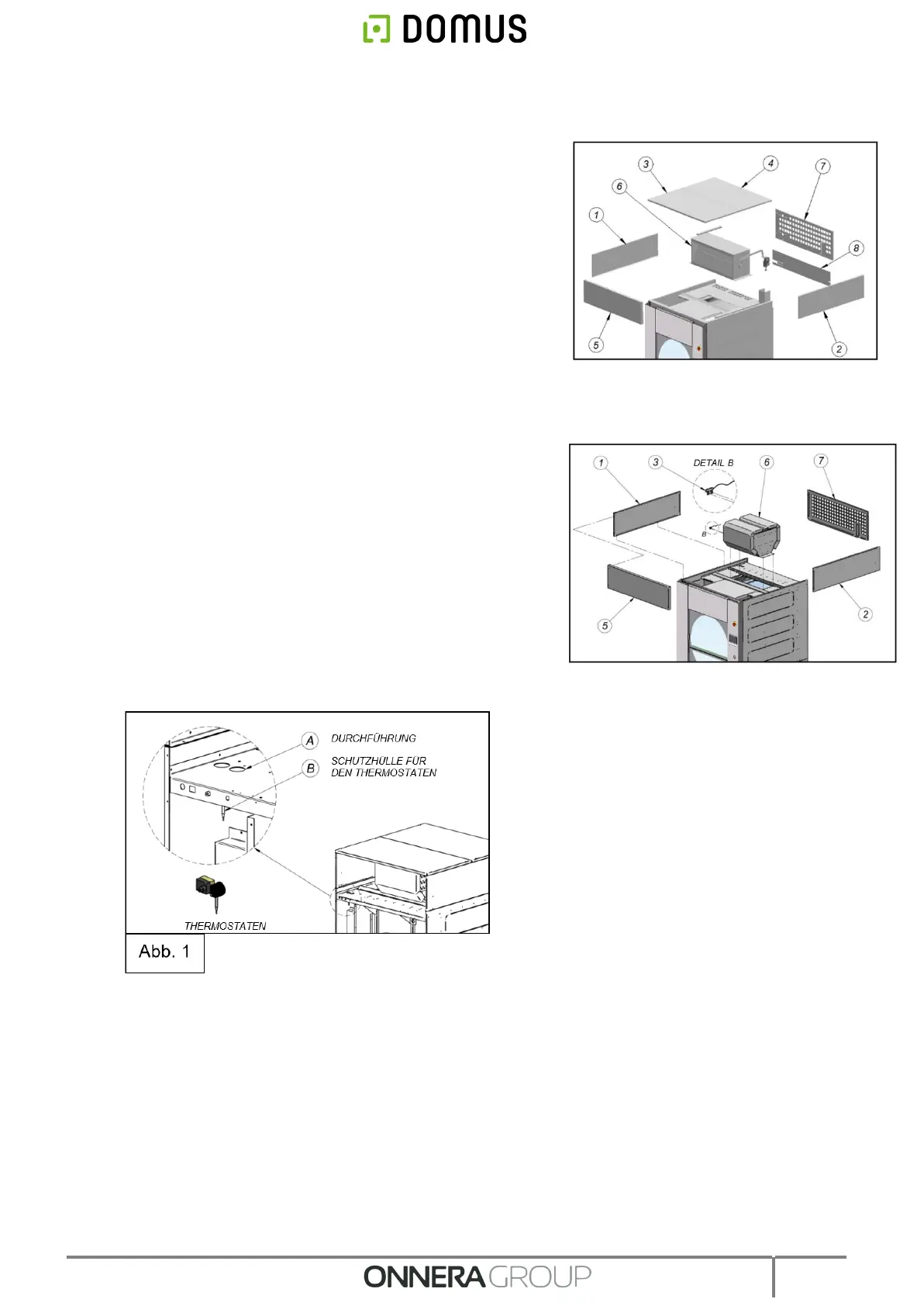

3.9.2. Einbauablauf der Batterie für Dampfbetrieb:
1. Die zum Deckel gehörenden Teile 3 und 4 abbauen, um an die seitlichen
Abdeckungen 1 und 2, sowie die frontseitige Verkleidung 5 zu gelangen, die
sich im Geräteinneren befinden.
2. Die Batterie 6 im Sinne der Zeichnung einsetzen und mit den Schrauben
befestigen.
3. Die zum Thermostat gehörende Schutzhülle B durch die Durchführung
stecken A und zusammen mit der vormontierten Schelle an der Batterie
anbringen (siehe Abb. 1).
4. Das Teil 8 (Luftumlenker) im Sinne der Zeichnung einsetzen und mit Hilfe der
Nieten zuerst an der Grundplatte und anschließend am Seitenteil befestigen.
5. Die Seitenteile 1 und 2 mit den M5x10 Schrauben anbringen.
6. Die frontseitige Verkleidung 5 und die zum Deckel gehörenden Teile 3 und 4
mit den M5x40 Schrauben anbringen.
7. Den hinteren Deckel 7 mit den mitgelieferten Schrauben anbringen.
3.9.3. Einbauablauf für die elektrische Batterie:
1. Den Deckel vom Filter entfernen, um an die im Inneren untergebrachte
elektrische Batterie 6 zu gelangen.
2. Die Batterie 6 im Sinne der Zeichnung einsetzen und mit den Schrauben
befestigen.
3. Die zum Thermostat gehörende Schutzhülle B durch die Durchführung
stecken A und zusammen mit der vormontierten Schelle an der Batterie
anbringen (siehe Abb. 1).
4. Die Seitenteile 1 und 2 mit den M5x10 Schrauben anbringen.
5. Die frontseitige Verkleidung 5 und die zum Deckel gehörenden mit Hilfe der
M5x40 Schrauben anbringen.
6. Den hinteren Deckel 7 mit den mitgelieferten Schrauben anbringen.
