3.8. Collegamento dell'olio termico (solo modelli a olio termico)
L'installazione dell'asciugatrice con riscaldamento a olio termico deve essere conforme alle norme
vigenti.
Il cliente deve collegare l'olio diatermico alla macchina tramite la connessione a una valvola
(raccomandiamo 3 vie per favorire la circolazione dell'olio nel sistema, con un bypass alla macchina
quando non è necessaria l'erogazione di calore).
La macchina emette un segnale di 230V attivato quando è richiesto l'ingresso dell'olio.
La misura della valvola di alimentazione e svuotamento deve corrispondere alla pressione, portata e
temperatura adeguata in funzione delle esigenze della macchina. Il diametro non deve essere inferiore
alle flange di entrata e uscita dell'asciugatrice.
Le batterie degli essiccatori normalmente lavorano con flusso del fluido termico tra 7m
3
/h per la
DTT/DTM-45 e 10m
3
/h per DTT/DTM-60 e DTT/DTM-80, e una temperatura di entrata di circa 175ºC.
PRECAUZIONE: UTILIZZARE SOLO COMPONENTI APPROPRIATI PER LA PRESSIONE E LA
TEMPERATURA ALLA QUALE SI STA LAVORANDO.
3.9. Assemblaggio e ubicazione delle batterie a gas, a vapore ed
elettriche

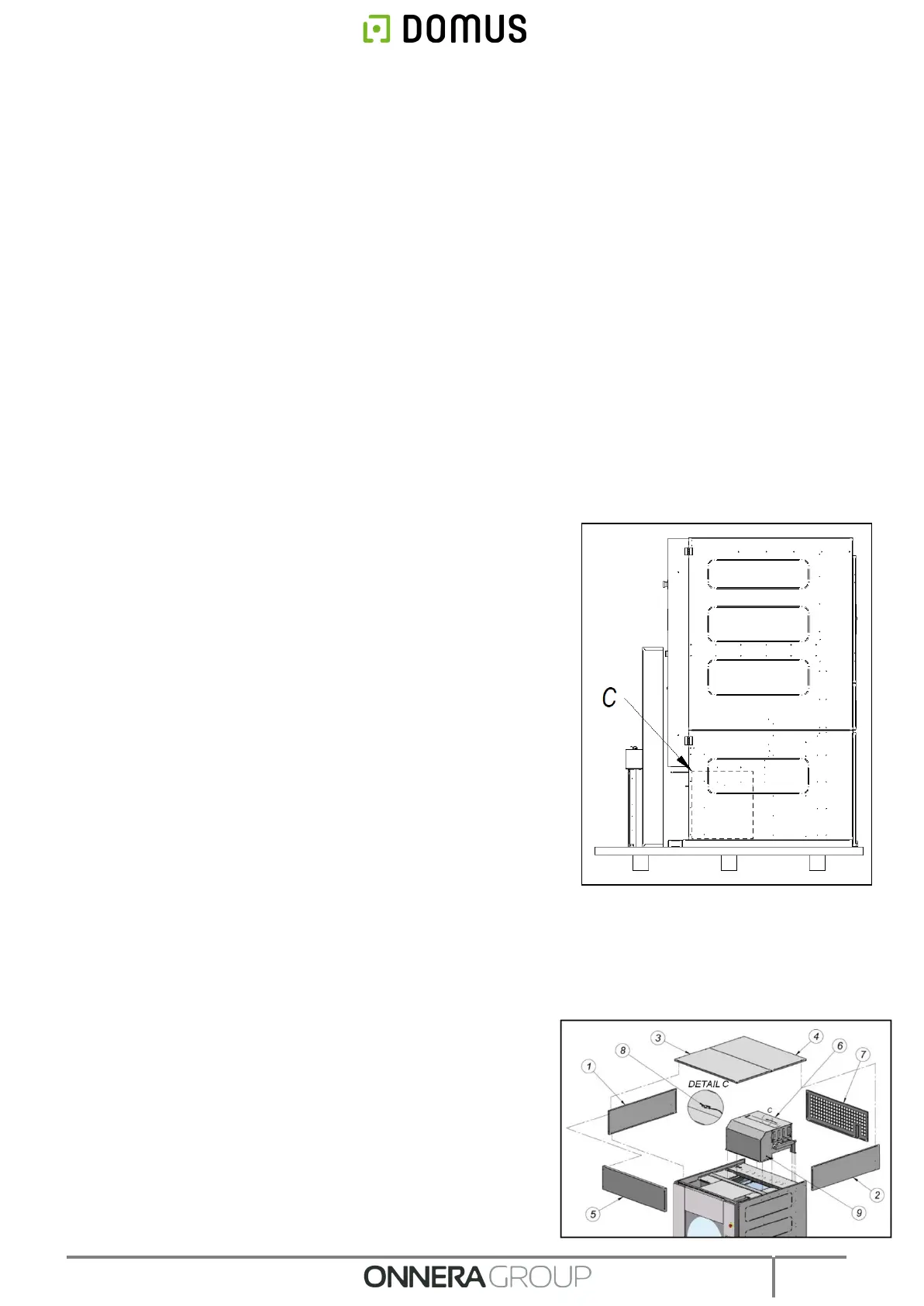

POSIZIONE DELLE BATTERIE DI RISCALDAMENTO:
Le batterie di riscaldamento vengono consegnate smontate e
posizionate all'interno della macchina.
Per accedervi è necessario aprire la scatola del filtro e togliere il
coperchio inferiore per rimuoverla, tale procedura è valida per
tutti gli essiccatori DTT/DTM-60, DTT/DTM-80 e anche per la
batteria elettrica delle DTT/DTM-45 (vedi posizione C nello
schema).
Nel caso dell'DTT/DTM-80, il gruppo filtro e il pannello frontale
superiore si trovano all'interno del tamburo. Negli altri modelli
si trova nella parte anteriore della macchina.
Processo di montaggio delle batterie:
Nota: all’interno del cestello si trova una borsa di plastica con tutte le viti necessarie.
Seguire le seguenti procedure per montare le batterie in base al tipo di riscaldamento.
3.9.1. Procedura di montaggio della batteria a gas:
1. Smontare i pezzi del tetto 3 e 4 per accedere ai coperchi laterali 1
e 2 e a quello anteriore 5 che sono smontati dall’interno.
2. Posizionare la batteria 6 come mostrato dalla figura e fissarla con
le viti
3. Far passare la guaina B del termostato nel tubo isolante A e
posizionare con la fascetta premontata nella batteria (vedi Fig. 1).
4. Posizionare i pannelli laterali 1 e 2 con le viti M5x10.
5. Montare la parte anteriore 5 e i pezzi del tetto 3 e 4 con le viti
M5x40.
