6. Collocare il coperchio posteriore 7 con le viti forniti.

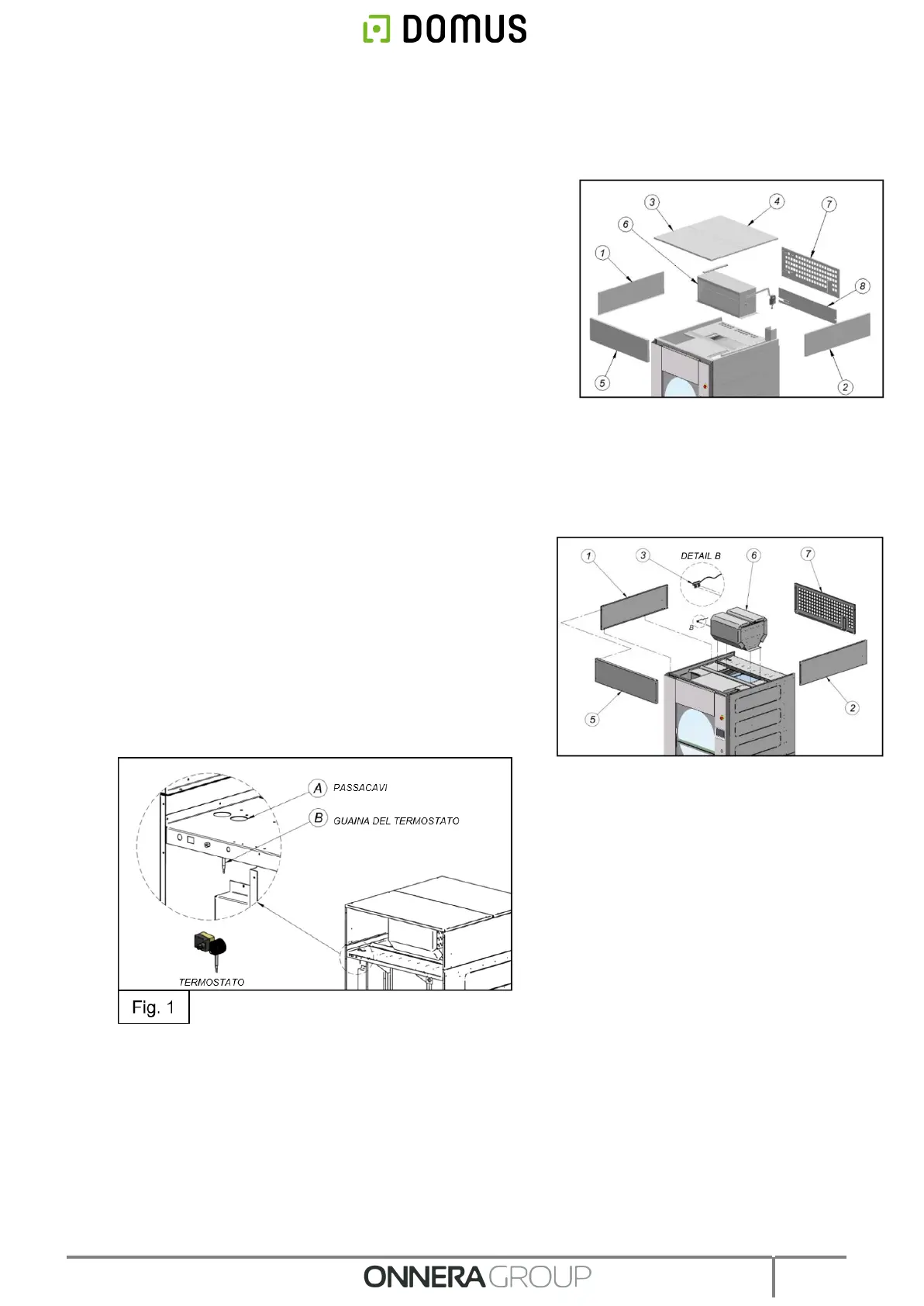

3.9.2. Procedura di montaggio della batteria a vapore:
1. Smontare i pezzi del tetto 3 e 4 per accedere ai coperchi laterali 1
e 2 e a quello anteriore 5 che sono smontati dall’interno.
2. Posizionare la batteria 6 come mostrato dalla figura e fissarla con
le viti.
3. Far passare la guaina B del termostato nel tubo isolante A e
posizionare con la fascetta premontata nella batteria (vedi Fig. 1).
4. Posizionare il pezzo 8 (deviatore dell’aria) come mostra la figura e
fissarlo alla base e poi lateralmente con i rivetti.
5. Posizionare i pannelli laterali 1 e 2 con le viti M5x10.
6. Montare la parte anteriore 5 e i pezzi del tetto 3 e 4 con le viti
M5x40.
7. Collocare il coperchio posteriore 7 con le viti forniti.
3.9.3. Procedura di montaggio della batteria elettrica:
1. Smontare il coperchio filtro per accedere alla batteria elettrica 6,
ubicata all’interno.
2. Posizionare la batteria 6 come mostra la figura e fissare con le viti.
3. Far passare la guaina B del termostato nei passacavi A e
posizionare con la fascetta premontata nella batteria (vedi Fig. 1).
4. Posizionare i pannelli laterali 1 e 2 con le viti M5x10.
5. Montare la parte anteriore 5 e i pezzi del tetto con le viti M5x40.
6. Collocare il coperchio posteriore 7 con le viti forniti.
