3.8. Conexão de óleo térmico (só para modelos a óleo térmico)
A instalação da máquina de secar com calefação a óleo térmico deve cumprir com as normas padrão
vigentes.
O cliente deve ligar o óleo térmico à conexão prevista da máquina através de uma válvula
(Recomendamos que seja de 3 vias para favorecer a circulação de óleo na instalação, com um bypass
à máquina quando for necessário fornecimento térmico).
A máquina fornece um sinal de 230V ativo quando for precisa a entrada do óleo.
As medidas das válvulas de alimentação e evacuação devem corresponder à pressão, ao caudal e à
temperatura adequados, de acordo com as exigências da máquina. O diâmetro não deve ser inferior às
juntas de entrada e saída da máquina de secar.
Normalmente, as baterias das máquinas de secar trabalham com fluxo de fluido térmico entre os 7 m
3
/h.
para a DTT/DTM-45 e 10 m
3
/h. para a DTT/DTM-60 e DTT/DTM-80, e uma temperatura de entrada
sobre os 175 ºC.
PRECAUÇÃO: USAR COMPONENTES ADEQUADOS AO CAUDAL E À TEMPERATURA COM
QUE SE TRABALHA.
3.9. Montagem da bateria de gás, vapor e elétrica.

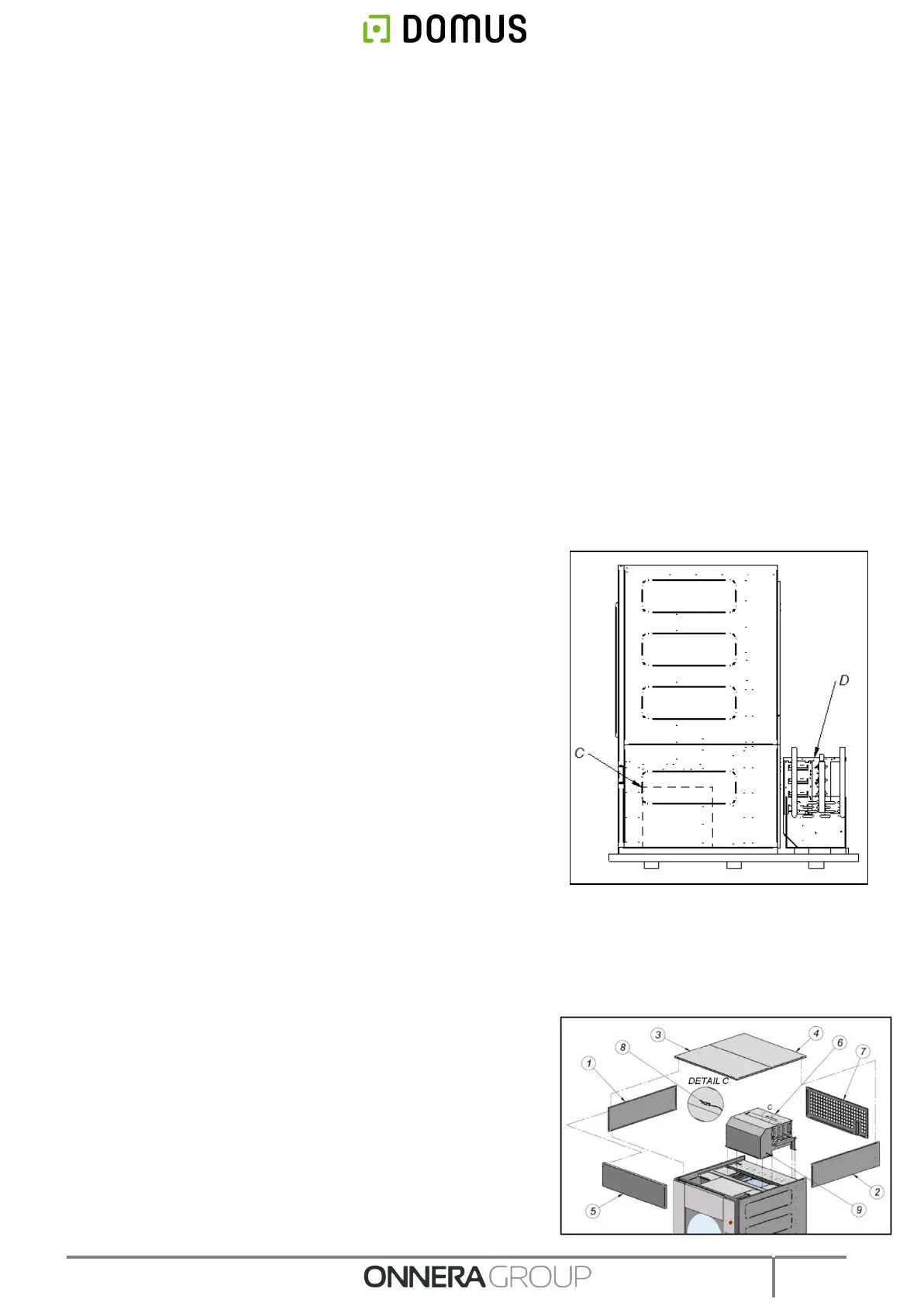

LOCALIZAÇÃO DAS BATERIAS CALEFATORAS:
As baterias calefatoras são entregues desmontadas e
posicionadas no interior da máquina.
Para aceder às baterias, é preciso abrir a gaveta do filtro e
retirar a tampa interior para poder tirá-las, em todas as
máquinas de secar DTT/DTM-60, DTT/DTM-80 e também no
caso da bateria elétrica das DTT/DTM-45 (ver posição C no
esquema).
No caso do DTT/DTM-80, o conjunto do filtro e o painel frontal
superior estão localizados dentro do tambor. Nos demais
modelos, está localizado na parte frontal da máquina.
Processo de montagem das baterias:
Nota: Dentro do tambor, encontra-se uma bolsa de plástico com todos os parafusos necessários.
Siga os procedimentos a seguir para montar as baterias, dependendo do tipo de aquecimento.
3.9.1. Processo de montagem da bateria de gás:
1. Desmontar as peças do teto 3 e 4 para poder aceder às tampas laterais 1 e
2 e à frontal que se encontram desmontadas no interior.
2. Colocar a bateria 6 conforme se indica no desenho e fixá-la com os
parafusos.
3. Passar a bainha B do termóstato pelo passa-muros A e posicioná-la com a
abraçadeira pré-montada na bateria (ver Fig. 1).
4. Colocar os painéis laterais 1 e 2 com os parafusos M5x10.
5. Montar a tampa frontal 5 e as peças do teto 3 e 4 com os parafusos M5x40.
6. Posicionar a tampa posterior 7 com os parafusos fornecidos.
