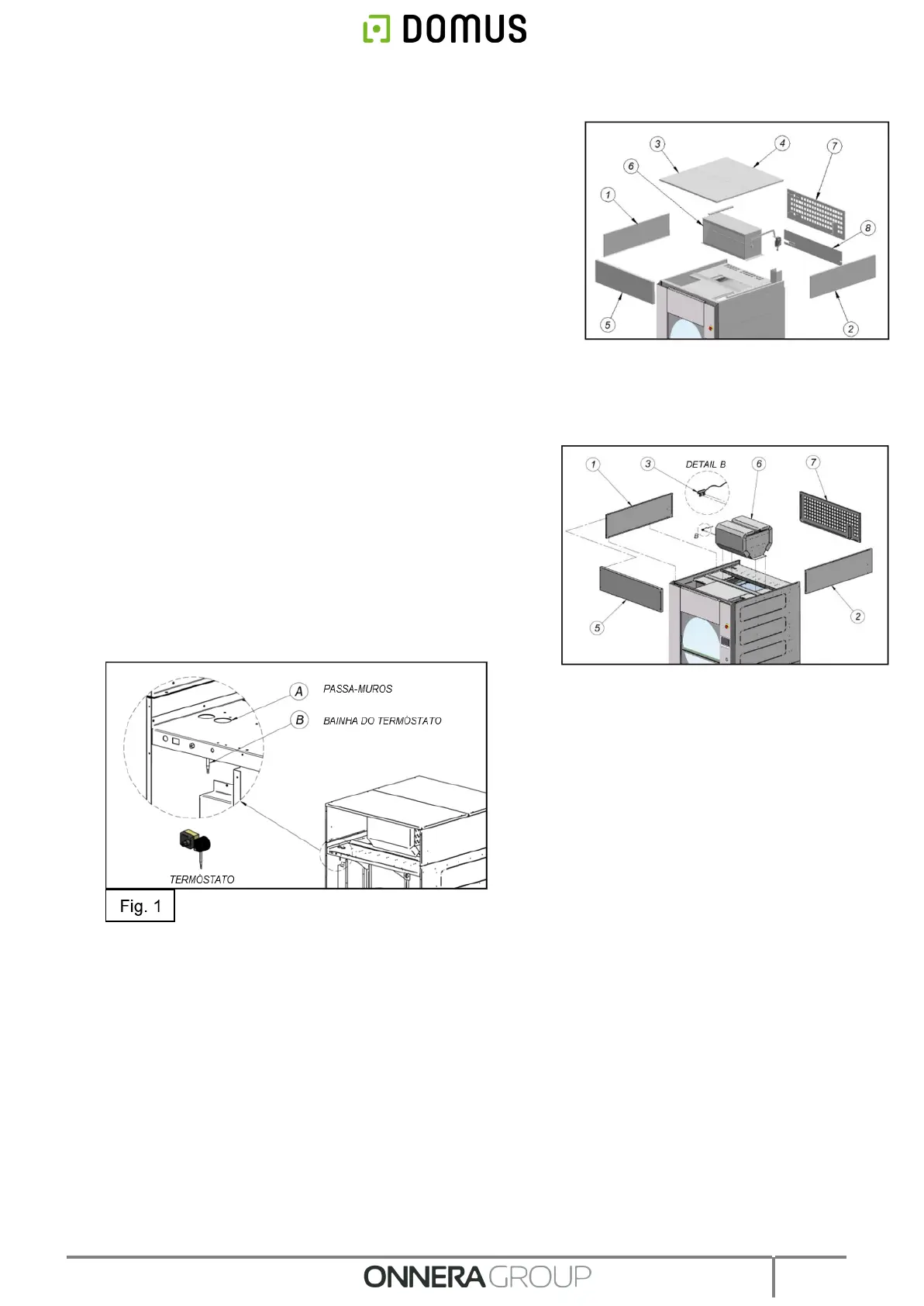

3.9.2. Processo de montagem da bateria de vapor:
1. Desmontar as peças do teto 3 e 4 para poder aceder às tampas laterais 1 e
2 e à frontal que se encontram desmontadas no interior.
2. Colocar a bateria 6 conforme se indica no desenho e fixá-la com os
parafusos.
3. Passar a bainha B do termóstato pelo passa-muros A e posicioná-la com a
abraçadeira pré-montada na bateria (ver Fig. 1).
4. Posicionar a peça 8 (derivador de ar) conforme indica o desenho e fixá-la à
base e à lateral com os rebites.
5. Colocar os painéis laterais 1 e 2 com os parafusos M5x10.
6. Montar a tampa frontal 5 e as peças do teto 3 e 4 com os parafusos M5x40.
7. Posicionar a tampa posterior 7 com os parafusos fornecidos.
3.9.3. Processo de montagem da bateria elétrica:
1. Tirar a tampa filtro para aceder à bateria elétrica 6 que se encontra no interior.
2. Colocar a bateria 6 conforme se indica no desenho e fixá-la com os
parafusos.
3. Passar a bainha B do termóstato pelo passa-muros A e posicioná-la com a
abraçadeira pré-montada na bateria (ver Fig. 1).
4. Colocar os painéis laterais 1 e 2 com os parafusos M5x10.
5. Montar a tampa frontal 5 e as peças do teto com os parafusos M5x40.
6. Posicionar a tampa posterior 7 com os parafusos fornecidos.
