3.8. Connexion d’huile thermique (uniquement pour les modèles à
huile thermique)
L'installation du sèche-linge avec chauffage à huile thermique doit être conforme aux
normes en vigueur.
Le client doit raccorder l'huile thermique à la connexion prévue à cet effet sur la machine par
une vanne (nous vous recommandons une vanne à 3 voies pour favoriser la circulation de l'huile
dans l'installation, à l'aide d'une dérivation à la machine, lorsque l'alimentation thermique n'est
pas nécessaire).
La machine envoie un signal de 230 V, qui s'active, lorsque de l'huile est nécessaire.
La dimension de la vanne d'alimentation et d'évacuation doit correspondre à la pression, au débit
et à la température adéquats selon les exigences de la machine. Le diamètre ne doit pas être
inférieur aux brides d'entrée et de sortie du sèche-linge.
Les batteries des sèche-linges fonctionnent normalement avec un écoulement de fluide
thermique entre 7 m
3
/h pour le DTT/DTM-45 et 10 m
3
/h pour le DTT/DTM-60 et le DTT/DTM-80,
et à une température d'entrée d'environ 175 ºC.
PRÉCAUTION : UTILISEZ LES COMPOSANTS APPROPRIÉS AU DÉBIT ET À LA
TEMPÉRATURE DE TRAVAIL.
3.9. Montage et emplacement des batteries à gaz, vapeur et
électriques

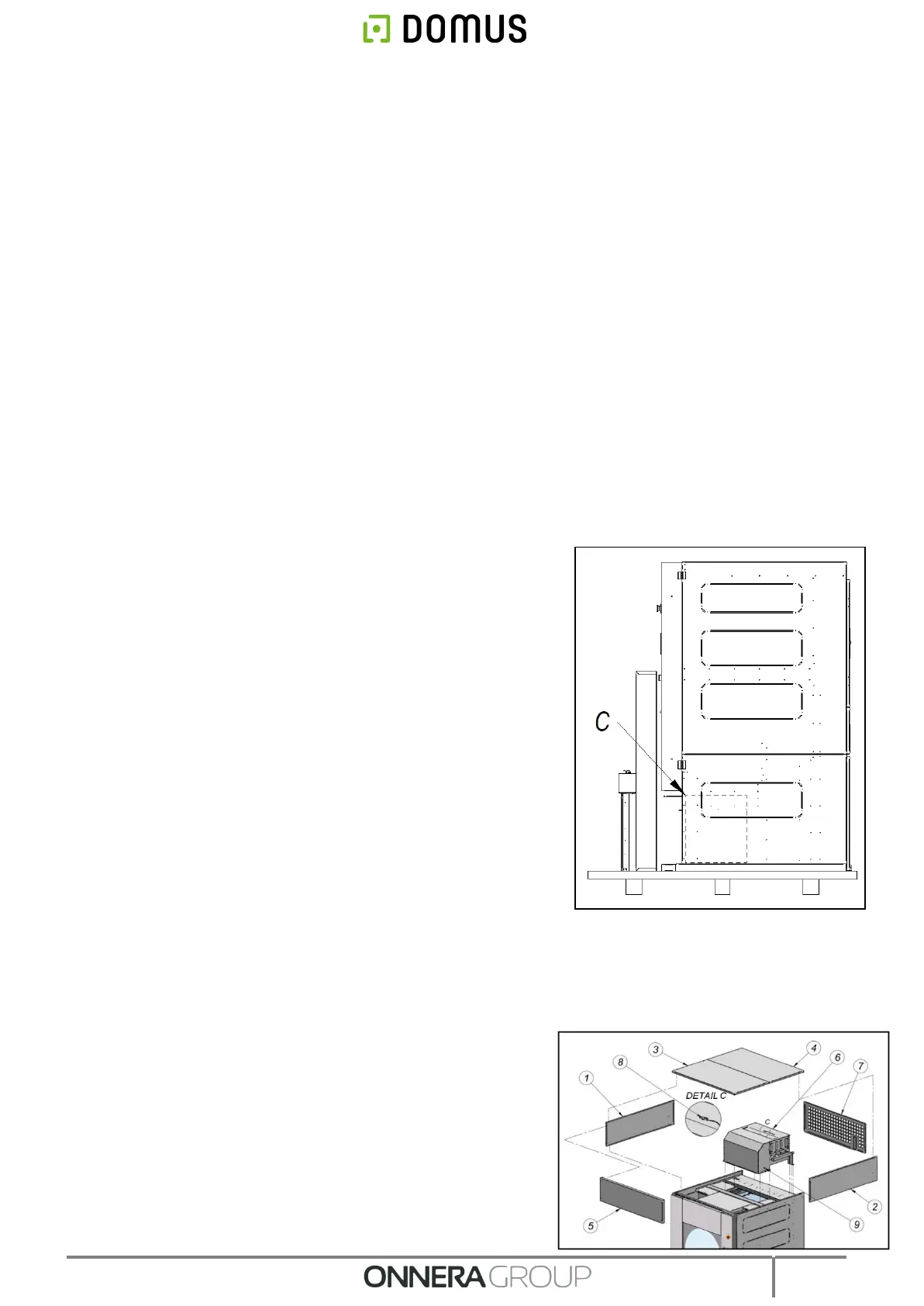

LOCALISATION ES BATTERIES DE CHAUFFAGE :
Les batteries de chauffage sont livrées démontées et situées
à l'intérieur de la machine.
Pour y accéder, il est nécessaire d'ouvrir le tiroir filtre et de
retirer le couvercle inférieur, afin de pouvoir l'extraire. Ceci
s'applique à tous les sèche-linge DTT/DTM-60, DTT/DTM-
80, ainsi qu'à la batterie électrique DTT/DTM-45 (voir
position C sur le schéma).
Dans le cas du DTT/DTM-80, l'ensemble filtre et le panneau
avant supérieur sont situés à l'intérieur du tambour. Dans les
autres modèles, il est situé à l'avant de la machine.
Montage des batteries:
Remarque : Vous trouverez dans le tambour un sac contenant toute la visserie nécessaire. Suivez les procédures suivantes
pour assembler les batteries en fonction du type de chauffage.
3.9.1. Procédé de montage batterie à gaz :
1. Démonter les pièces du plafond 3 et 4 pour pouvoir accéder aux
couvercles latéraux 1 et 2 et à la partie avant 5 qui sont démontés
à l'intérieur.
2. Placer la batterie 6 comme indiqué sur le dessin et la fixer à l'aide
de vis.
3. Passer la gaine B du thermostat par le presse-étoupe A et la
mettre en place à l'aide du collier prémonté dans la batterie (voir
Fig. 1).
4. Placer les panneaux latéraux 1 et 2 à l'aide des vis M5x10.
5. Monter la partie avant 5 et les pièces du plafond 3 et 4 à l'aide des
vis M5x40.
