6. Mettre en place le couvercle arrière 7 à l'aide des vis fournis.

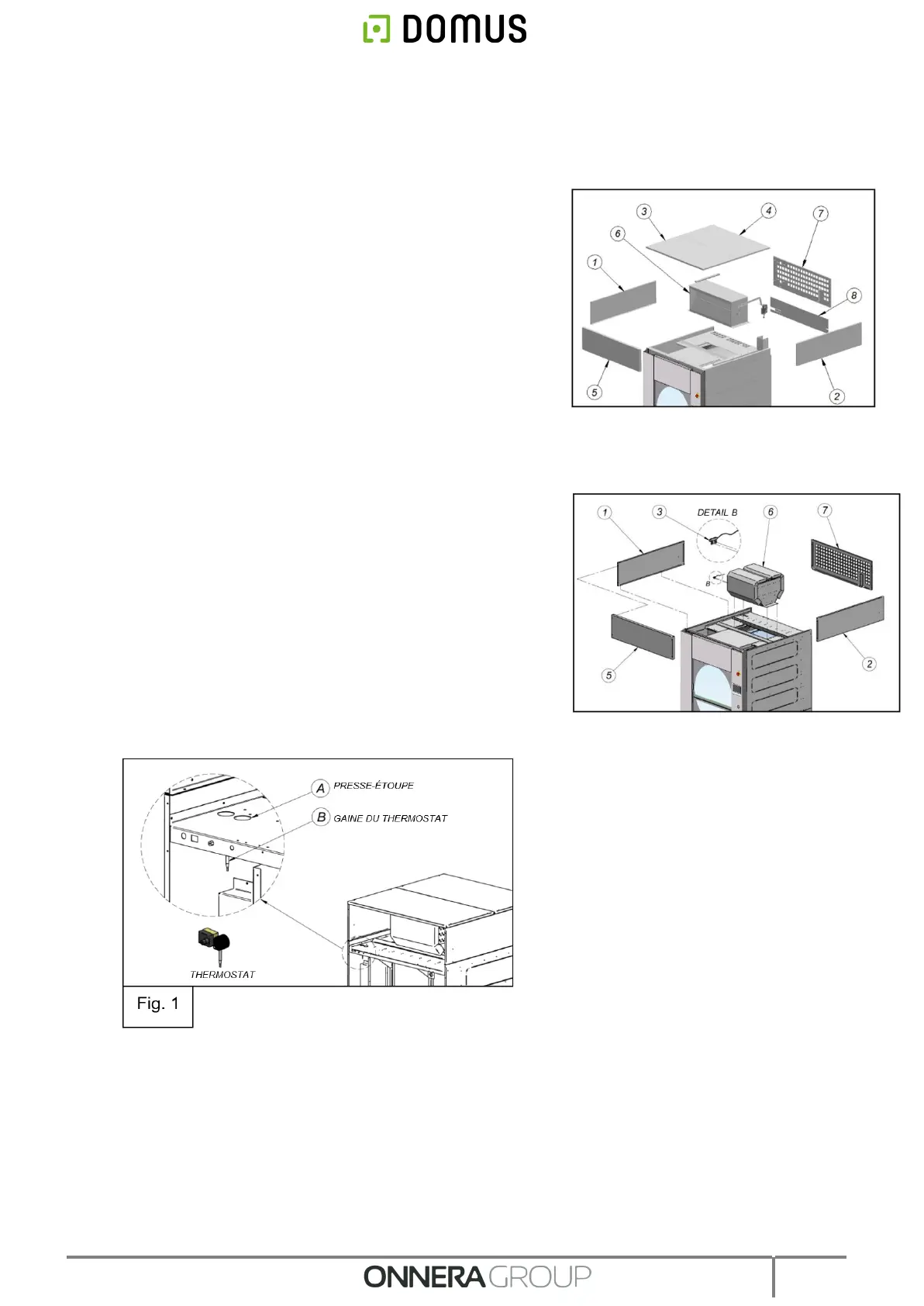

3.9.2. Procédé de montage batterie à vapeur :
1. Démonter les pièces du plafond 3 et 4 pour pouvoir accéder aux
couvercles latéraux 1 et 2 et à la partie avant 5 qui sont démontés
à l'intérieur.
2. Placer la batterie 6 comme indiqué sur le dessin et la fixer à l'aide
des vis.
3. Passer la gaine B du thermostat par le presse-étoupe A et la
mettre en place à l'aide du collier prémonté dans la batterie (voir
Fig. 1).
4. Placer la pièce 8 (déflecteur d'air) comme indiqué sur le dessin et
la fixer à la base, puis au côté à l'aide de rivets.
5. Placer les panneaux latéraux 1 et 2 à l'aide des vis M5x10.
6. Monter la partie avant 5 et les pièces du plafond 3 et 4 à l'aide des
vis M5x40.
7. Mettre en place le couvercle arrière 7 à l'aide des vis fournis.
3.9.3. Procédé de montage batterie électrique :
1. Retirer le couvercle filtre pour accéder à la batterie électrique 6 se
trouvant à l'intérieur.
2. Placer la batterie 6 comme indiqué sur le dessin et la fixer à l'aide
de vis.
3. Passer la gaine B du thermostat par le presse-étoupe A et la
mettre en place à l'aide du collier prémonté dans la batterie (voir
Fig. 1).
4. Placer les panneaux latéraux 1 et 2 à l'aide des vis M5x10.
5. Monter la partie avant 5 et les pièces du plafond à l'aide des vis
M5x40.
6. Mettre en place le couvercle arrière 7 à l'aide des vis fournis.
