Dosmatic Superdos 30 - Diagrama de Instalación Sugerida; Instalación y Puesta en Marcha

Español: 45
Español
Filtro para líquidos (Obligatorio)
Instale un fi ltro de 140 mesh (104 micrones) o menor
dependiendo de la calidad del líquido en su sistema en la
entrada de su dosifi cador para prolongar su vida útil y para la
validéz de su garantía. Dosmatic recomienda un fi ltro Twist II
Clean® que puede adquirirse junto con su dosifi cador.
Montaje del dosifi cador
Monte el dosifi cador a un soporte sólido como una pared o
directamente sobre la línea de fl uido líquido. Observe la fl echa en
el dosifi cador que indica el sentido del caudal.
Válvula anti-retorno (recomendado)
Instale una válvula que cumpla las normativas locales.
Regulador de presión (recomendado)
Previene que la presión exceda las especifi caciones técnicas de
la unidad.
Disposición de válvulas - bypass (recomendado)
Permite que el dosifi cador pueda ser removido del sistema para
tareas de mantenimiento o almacenamiento cuando no está en
funcionamiento.
Dispositivo para golpe de ariete (recomendado)
Previene el daño por golpe de ariete, si se está operando con
válvulas solenoides, válvulas neumáticas de cerrado rápido o
incluso si se está operando con válvulas de bola manuales en su
sistema de agua.
Válvula anti-sifón (opcional)
Para evitar que el químico concentrado (del tanque) sea expulsado a
la fuente cuando la válvula de aguas arriba está cerrada. La válvula
anti-sifón debe instalarse en la cañería aguas abajo de la unidad.
Prevención adicional de efecto sifón
Coloque el tanque con la solución concentrada por debajo de la
boquilla para manguera para succión del dosifi cador. Si utiliza la
válvula de entrada como una válvula de corte, puede causar que
el producto concentrado sea expulsado en la línea aguas arriba.
Tanque de solución
Puede utilizar un tanque de cualquier tamaño. Se recomienda
utilizar uno que cuente con una tapa. Para instalar el tanque de
solución inserte cuidadosamente la manguera para solución en
la boquilla para manguera. Coloque el fi ltro en el tanque de la
solución dejando como mínimo 5 cm (2’’) de producto químico.
Vea que el fi ltro esté cubierto por al menos 5 cm (2’’) de solución
química.
Nunca utilice lubricantes derivados de petróleo
Recibirá el dosifi cador Dosmatic con una capa fi na de silicona en
torno a las juntas colocadas para facilitar el ensamblaje. Nunca
utilice en los o-rings o en cualquier parte del dosifi cador lubricantes
derivados del petróleo como vaselina, aceite de bebé, WD 40©,
aceite de motor, etc. porque pueden hacer que las partículas se
adhieran y obstaculicen o dañen el dosifi cador.
Revisión de pérdidas en el sistema y puesta en
marcha
Abra la válvula bypass (A), cierre la válvula de entrada (B) y
la válvula de salida (C), para que el líquido no ingrese al dosifi cador.
Abra LENTAMENTE la tubería principal. Deje que el caudal corra
entre 11 a 45 lpm (5 -12 gpm) en el sistema de tuberías. Abra todas
las válvulas situadas aguas abajo del dosifi cador para expulsar aire
que haya quedado atrapado. Abra LENTAMENTE la válvula en la
conexión de entrada del dosifi cador (B). Abra la válvula (C) a la salida
del dosifi cador. Cierre la válvula (A). El líquido circulará libremente a
través del dosifi cador, oirá “clics”. Observe si existe alguna pérdida y
haga las correcciones necesarias.
Tanque
cubierto
Filtro de entrada
140 MESH
104 MICRONES Mín.
(obligatorio)
Válvula
de entrada
(recomendado)
Válvula bypass
(recomendado)
Válvula
de salida
(recomendado)
Manguera
de succión
Filtro de solución
120 mesh/104 micrones
(obligatorio)
50 MM
2"
(obligatorio)
(A)
(B)
(C)
Indicador de
dirección de caudal
VÁLVULA
ANTI-RETORNO
(recomendado)
BYPASS
DIRECCIÓN DEL CAUDAL
Válvula de control de
caudal aguas abajo
Válvula anti-sifón
(opcional)
Dispositivo para
golpe de ariete
(recomendado)
Regulador
de presión
(opcional)
Manómetro
(opcional)
Válvula
de entrada
(opcional)
6" minimum
152.4 mm
Regulador de
presión
(recomendado)
Instalación y Puesta en Marcha
!
Fig. 5
Consulte Fig. 4 y Fig. 5

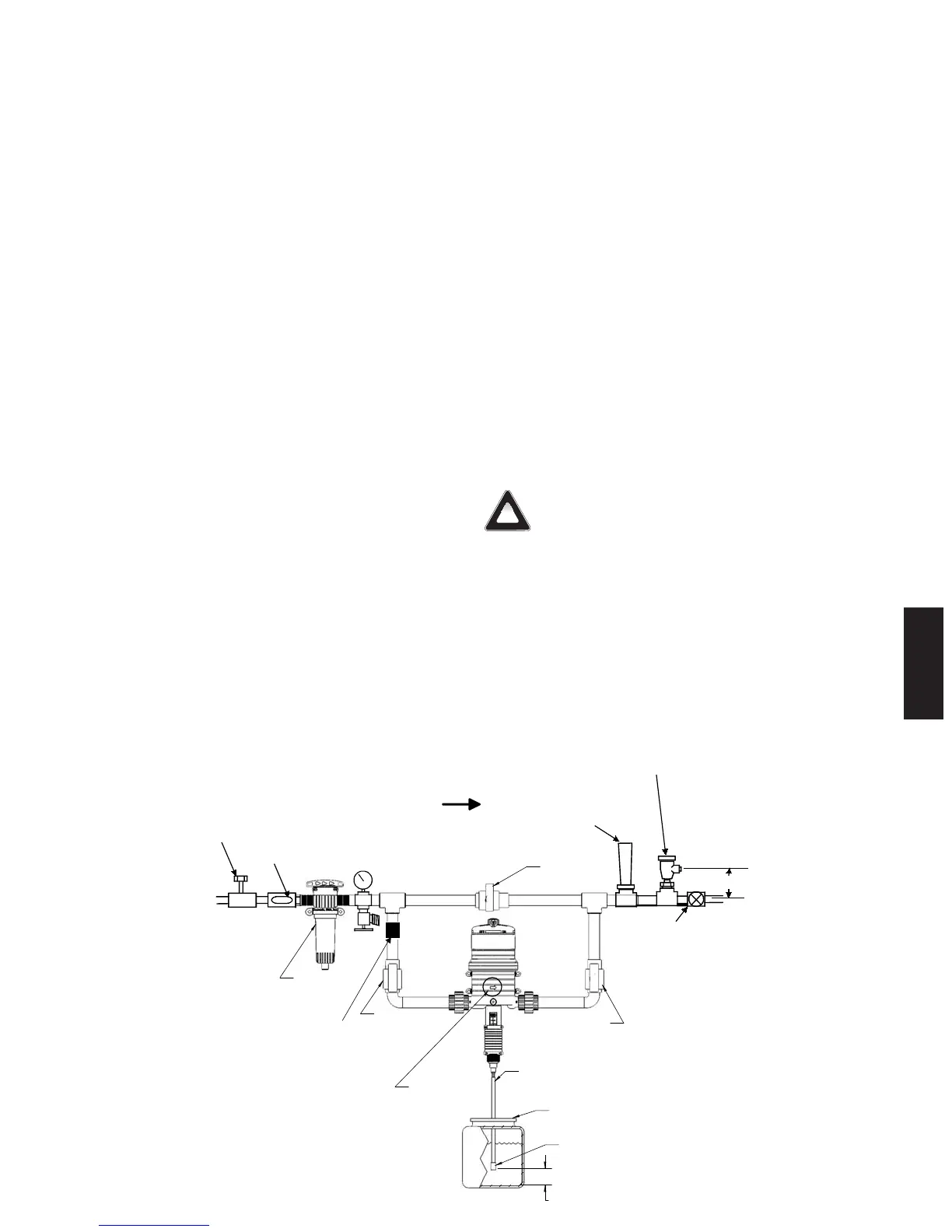

Diagrama de Instalación Sugerida
