Português: 54
Operação
Funcionamento Normal: Cliques no motor
A água para a linha de saída vai causar que o dosador
emita um som “cliques” e injete a porcentagem desejada
de químico na linha. Quanto maior a vazão, mais freqüentes
serão os “cliques”, porque o dosador foi desenhado para
injetar sempre proporcionalmente (a mesma porcentagem)
seja qual for a vazão.
Vazão de operação
A vazão e pressão devem estar dentro das características
técnicas estabelecidas. (Consulte as “Características
técnicas” na pág. 52).
Regulação da dosagem
A porcentagem pode ser regulada INCLUSIVE QUANDO O
DOSADOR ESTÁ EM FUNCIONAMENTO E COM PRESSÃO.

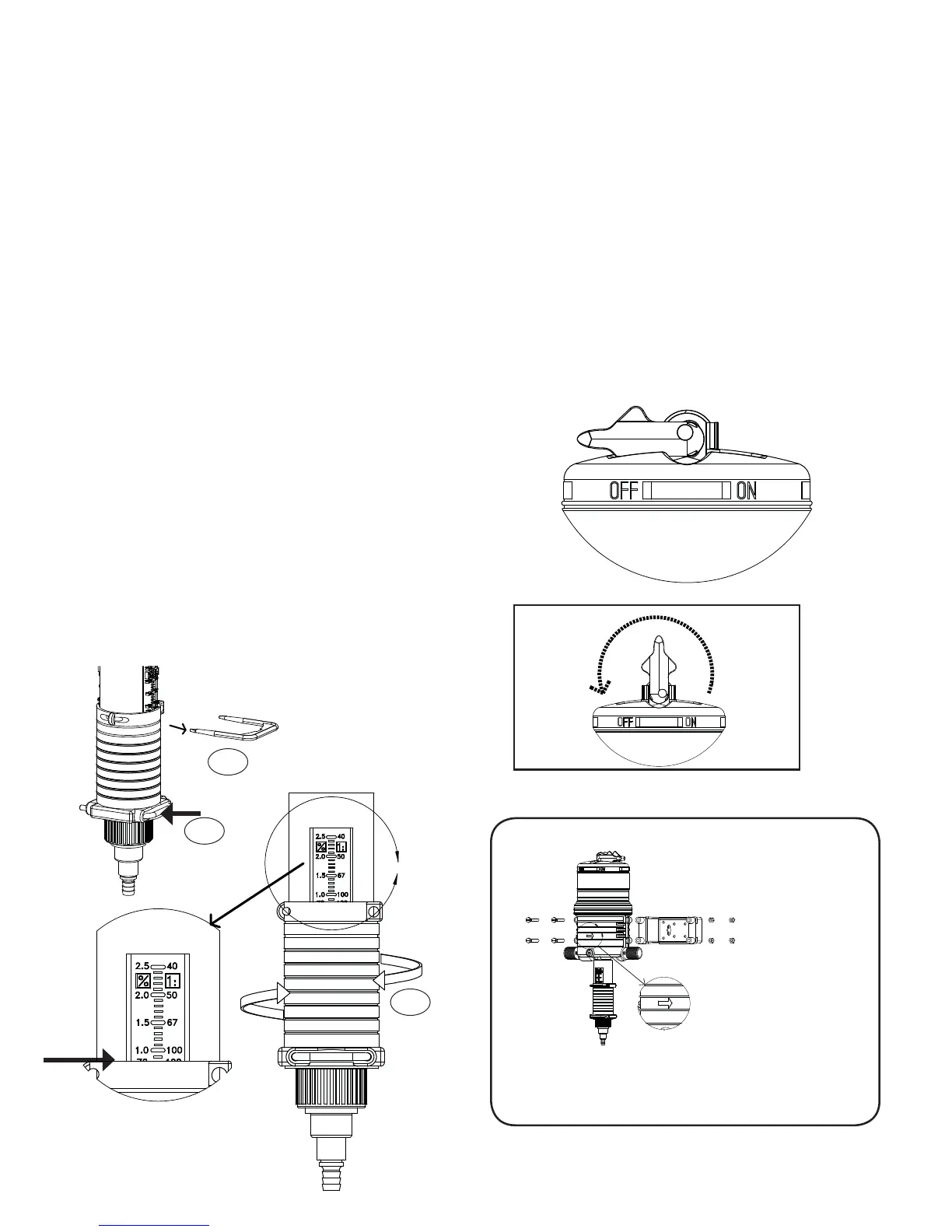

Para regular a dosagem, consulte Fig. 1 e Fig. 2.
* Não retire a peça Nº79 se o dosador estiver em operação
ou sob pressão.
1. Retire a trava (Nº65 no Fig. 1).
2. Gire a camisa reguladora de porcentagem (Nº61) para
arriba ou embaixo para obter a dosagem desejada (Fig.2).
Alinhe na escala a parte superior da camisa reguladora
com a porcentagem desejada (Fig. 2a).
3. Insere a trava (Nº65) novamente. A trava deve estar
paralela à escala para poder inseri-la.
NOTA: Não gire a camisa reguladora debaixo da menor
marca de dosagem. Verifi que que a dosagem desejada seja
injetada na solução fi nal.
Chave bypass
A dosagem de produto na água poder ser
TEMPORALMENTE parada com a chave on/off . Vire
a chave para a posição OFF para fazer que a água de
entrada ingresse ao dosador sem injeção de químico.
Não vai emitir “cliques”.
Com a chave on/off para a posição ON o dosador vai
operar normalmente e vai emitir “cliques” tanto a água
passe por ele. Recomenda-se utilizar as três válvulas
bypass (Fig. 5), para desligar a unidade para realizar a
manutenção.
Fig. 1
Fig. 3
Fig. 2
Fig. 4
Posição de
funcionamento
(Clica)
Posição de detida
(Não clica)
A
Instalação típica
em parede
Fig. 2a
A
#61
#65
#79
