Instruções Para Manutenção De Rotina

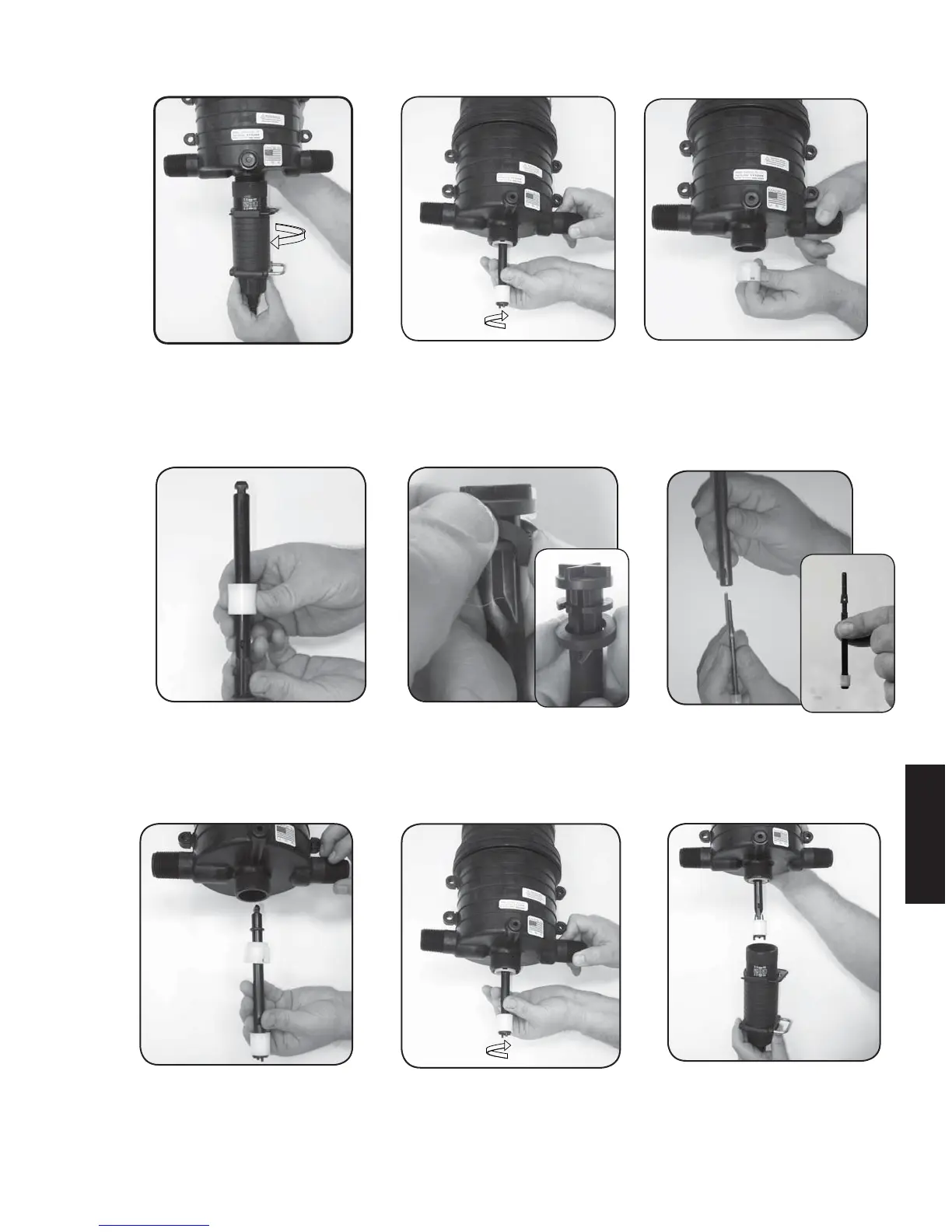

Passo 1.
Desenrosque o CONJUNTO
DOSADOR CILÍNDRICO e
separe-o do coro do dosador.
Quite o CONJUNTO DOSADOR
CILÍNDRICO.
Passo 3.
Quite o ANEL RETENTOR Nº15 do
dosador. Retire o O-ring Nº17 do
corpo. NOTA: O o-ring pode estar
ainda alojado na base da unidade.
Passo 2.
Quite o EIXO Nº51 com um giro de
90º e tire para embaixo.
Passo 4. For 2.5% & 5%
Substituía o êmbolo dosador Nº44
com o extremo campaniforme para
arriba e o O-ring Nº14.
Passo 5.
Coloque novamente o ANEL
Nº15 e o O-ring Nº17 no EIXO
Nº51.
Passo 6.
Insira o EIXO Nº51 do corpo do
dosador com um giro de 90º para
travar. Puxe delicadamente do eixo
para verifi car que estiver travado. O
eixo tem que permanecer inserido.
Passo 7.
Instale novamente o CONJUNTO
DOSADOR CILÍNDRICO no corpo
da unidade. Verifi que que o selo
Nº16 quede inserido na parte
superior do cilindro.
Passo 4b. For 0.03%.
Substituía o conjunto de EIXO
INFERIOR e instale o no eixo
superior.
↓
↓
Passo 4a. For 2.5% WSP
Aperte e puxe da Gaxeta Dosadora
Nº44 sobre a borda retentora.
Deslize para fora o eixo Nº51.
