Português: 55
Português
Filtro para líquidos (Necessário)
Instale um fi ltro de entrada de 140 mesh (104 micras) o mais
fi no de acordo à qualidade do líquido para proteger o dosador
e para a validade da sua garantia. Dosmatic recomenda
um fi ltro Twist II Clean® que você pode comprar com seu
dosador
.
Montagem do dosador
Monte o dosador a uma estrutura sólida como uma parede numa
canalização de fl uido frio. As fl echas não corpo do dosador
indicam a direção do fl uxo.
Válvula anti-retorno (recomendado)
Instale uma válvula de acordo e com os códigos locais.
Regulador de pressão (recomendado)
Ele evita que a pressão excede as especifi cações técnicas da
unidade.
Disposição de três válvulas (recomendado)
Permite desligar a unidade para realizar a manutenção e
armazenamento quando a unidade não estiver em funcionamento.
Dispositivo para golpe de aríete (recomendado)
Evita o dano por golpe de aríete, se estiver operando com válvulas
solenóides, válvulas pneumáticas de fechado rápido ou inclusive se
estiver operando com válvulas de esfera manuais no sistema de água.
Válvula anti-sifonagem (opcional)
Para evitar que o químico concentrado (do tanque) seja expulso
à fonte quando a válvula de águas arriba estiver fechada. A
válvula anti-sifonagem deve instalar-se na canalização águas
abaixo da unidade.
Prevenção adicional para efeito sifonagem
Coloque o tanque com a solução concentrada debaixo da peça
de encaixe na mangueira de aspiração. Se utilizar a válvula
de entrada como válvula de corte, pode causar que o produto
concentrado seja expulso para a canalização águas arriba.
Tanque de solução
Pode utilizar qualquer tamanho de tanque, mas recomendamos
um tanque com uma tampa. Para conectar o tanque com a
solução instale o extremo da mangueira de aspiração na peça
de encaixe. Coloque o fi ltro de aspiração pelo menos 5cm (2”) do
fundo do tanque. Cobra o fi ltro de aspiração como pelo menos
5cm (2”) de produto químico.
Nunca utilize lubrifi cantes derivados do petróleo
Receberá o dosador Dosmatic com uma capa fi na de silicone nas
juntas colocadas para facilitar o armado. Nunca utilize nos anéis
o-rings ou em qualquer parte do dosador lubrifi cantes derivados
do petróleo como vaselina, óleo de bebê, WD 40
®
, lubrifi cante de
motor, etc. porque podem causar que as partículas se aderiam e
obstaculizem ou danem o dosador.
Verifi que se o sistema tiver alguma goteira e pré-
operação
Abra a válvula bypass (A), feche a válvula de entrada (B)
e válvula de saída (C) para que a água não ingresse ao
dosador. Abra PROGRESSIVAMENTE a linha de entrada
principal. Deixe que a vazão fl uxa a 11-45 lpm (5 -12 gpm) no
sistema. Abra todas as válvulas na linha de saída do dosador para
eliminar o ar existente em seu interior. Abra PROGRESSIVAMENTE
a válvula da linha de entrada (B). Abra a válvula (C) na saída do
dosador. Feche a válvula (A). Tanto a água passe pelo dosador,
o dosador e vai emitir um som “clique” continuo. Verifi que se o
sistema tiver alguma goteira e faça as correções.
50 MM
2"
(necessário)
(A)
(B)
(C)
BYPASS
Direção da vazão
6" minimum
152.4 mm
Válvula anti-sifón
(opcional)
Dispositivo para golpe
de aríete
(recomendado)
Válvula bypass
(recomendado)
Manômetro
(opcional)
Filtro de entrada
140 MESH /104 MICRA
Mín. (necessário)
Válvula
anti-retorno
(recomendado)
Regulador
de pressão
(opcional)
Válvula de controle
de vazão na saída
Válvula
de saída
(recomendado)
Mangueira de aspiração
Tanque
coberto
Filtro de solução
120 MESH/ 105 MICRA
(necessário)
Direção da vazão
Válvula
de entrada
(recomendado)
Válvula
de entrada
(opcional)
Regulador
de pressão
(recomendado)
Instalação e Pré-Operação
Fig. 5
Consulte as Fig. 4 e Fig. 5

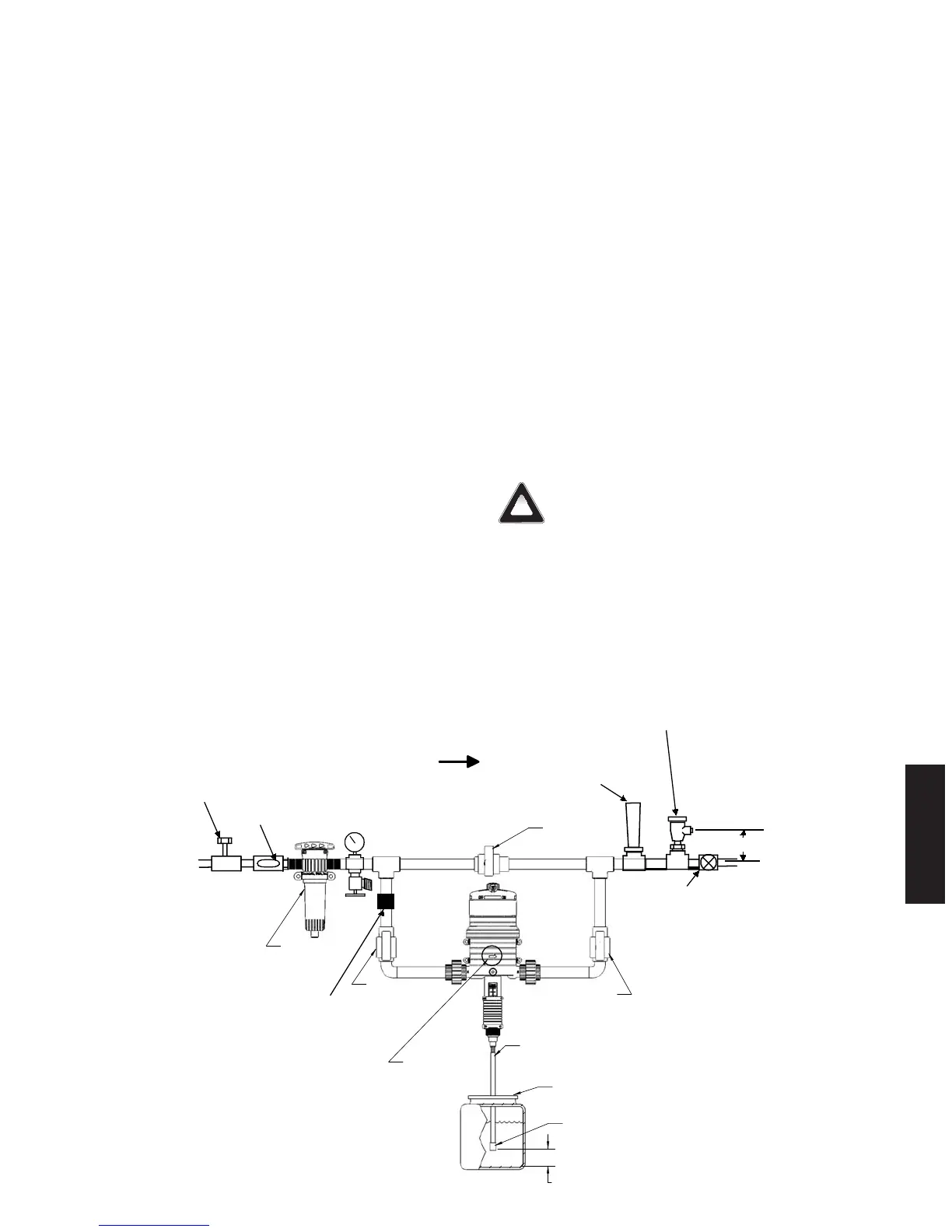

Diagrama De Instalação Recomendada
!
