Dosmatic Superdos 30 - Instrucciones para Mantenimiento de Rutina

Español: 47
Español
Instrucciones para Mantenimiento de Rutina

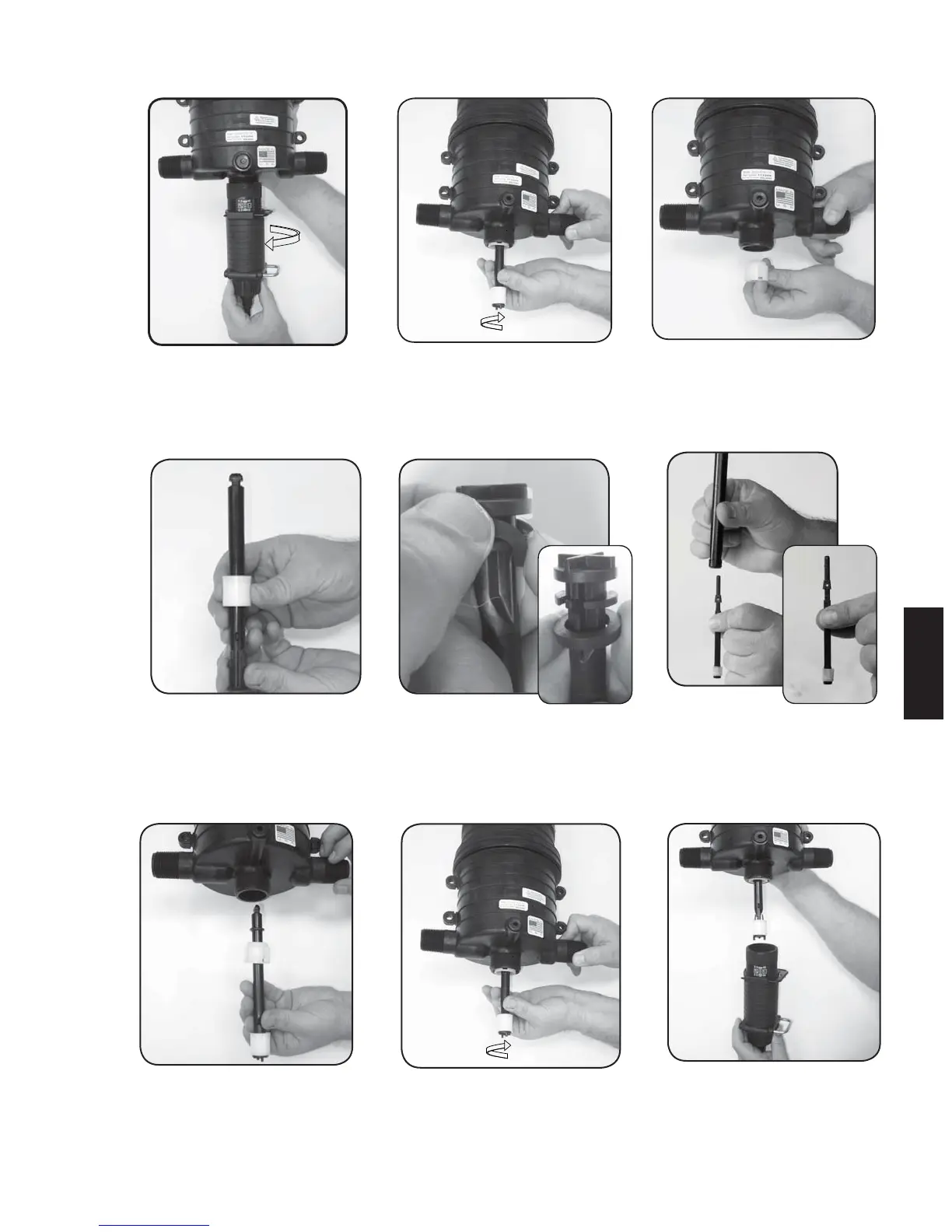

Paso 1.
Desenrosque el CILINDRO
DOSIFICADOR sepárelo del cuerpo
del dosifi cador. Quite el CILINDRO
DOSIFICADOR.
Paso 3.
Quite la PRENSA O-ring Nº15 del
dosifi cador. Retire el O-ring Nº17
del cuerpo. NOTA: El O-ring puede
estar aún alojado en la base de la
unidad.
Paso 2.
Extraiga el EJE Nº51 con un giro de
90º y tire hacia abajo.
Paso 4. Para 2.5% & 5%
Reemplace el pistón dosifi cador
Nº44 con el lado acampanado hacia
arriba y el O-ring Nº14.
Paso 5.
Coloque nuevamente el
PRENSA O-ring Nº15 y el O-ring
Nº17 en el EJE Nº51.
Paso 6.
Reinserte del EJE Nº51 del cuerpo
del dosifi cador con un giro de 90º
para trabarlo. Jale despacio del eje
para verifi car que está trabado. El eje
tiene que permanecer insertado.
Paso 7.
Reinstale el CILINDRO
DOSIFICADOR en el cuerpo de la
unidad. Asegúrese de que la junta
Nº16 quede alojado en la parte
superior de cilindro.
Paso 4a. Para 0.03%.
Reemplace el conjunto de EJE
INFERIOR e instálelo en el eje
superior.
↓
↓
Paso 4a. Para 2.5% WSP
Aprete y tire de la Junta Dosifi cadora
Nº44 sobre la saliente de retención.
Deslícelo hacia fuera del eje Nº51.
